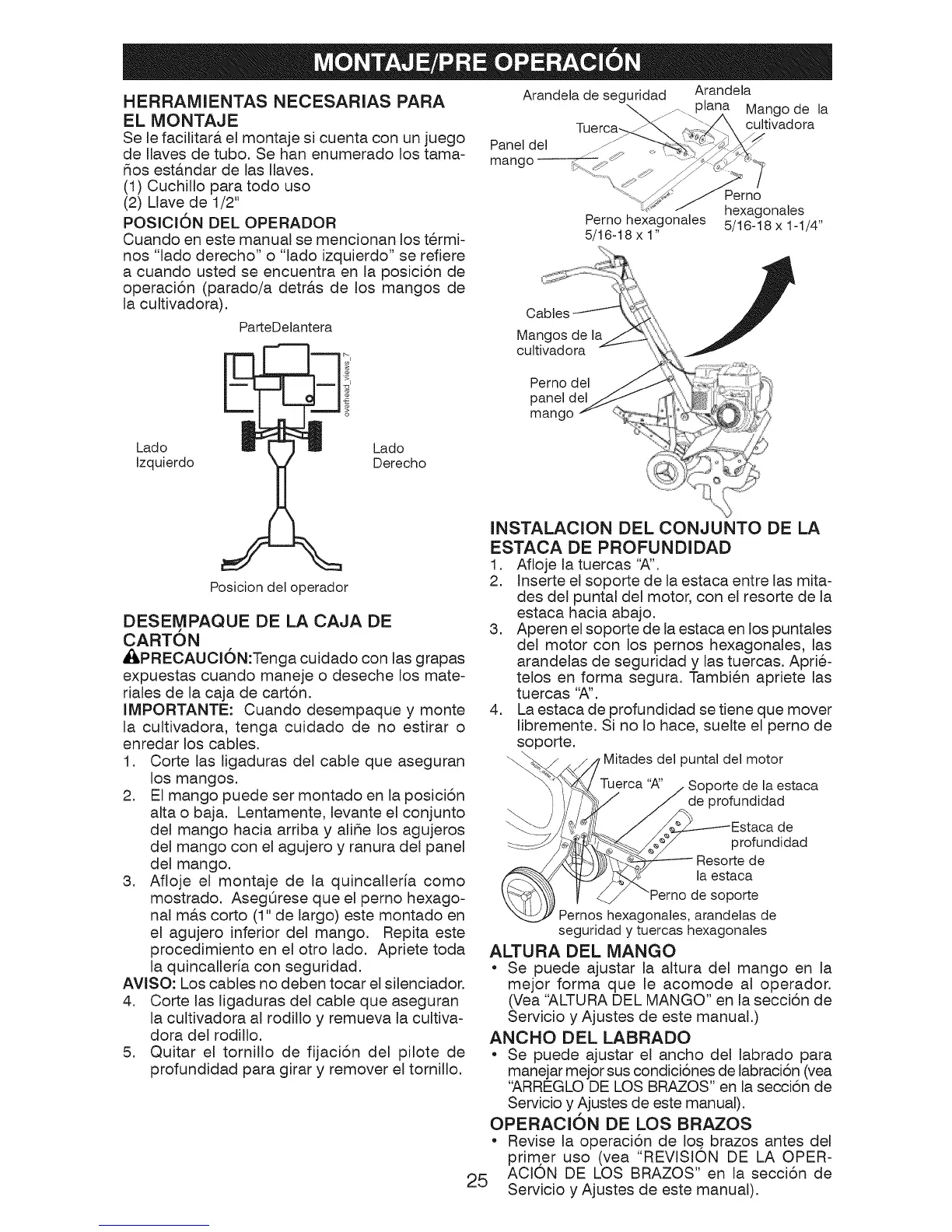

HERRAMIENTAS NECESARIAS PARA
EL MONTAJE
Se le facilitar& el montaje si cuenta con un juego
de Ilaves de tubo. Se hart enumerado los tama-
fios esta.ndar de las Ilaves.
(1) Cuchillo para todo uso
(2) Llave de 1/2"
POSJCiON DEL OPERADOR
Cuando en este manual se mencionan los t@mi-
nos "lado derecho" o "lado izquierdo" se refiere
a cuando usted se encuentra en la posici6n de
operaci6n (parado/a detras de los mangos de
la cultivadora).
ParteDelantera
Lad o
Izquierdo
Lado
Derecho
Posicion del operador
DESEMPAQUE DE LA CAJA DE
CARTON
APRECAUCl6N:Tenga cuidado con las grapas
expuestas cuando maneje o deseche los mate-
riales de la caja de cart6n.
IMPORTANTE: Cuando desempaque y monte
la cultivadora, tenga cuidado de no estirar o
enredar los cables.
1. Corte las ligaduras del cable que aseguran
los mangos.
2. El mango puede ser montado en la posici6n
alta o baja. Lentamente, levante el conjunto
del mango hacia arriba y alifie los agujeros
del mango con el agujero y ranura del panel
del mango.
3. Afioje el montaje de la quincalleria como
mostrado. AsegOrese que el perno hexago-
nal m&s corto (1" de largo) este montado en
el agujero inferior del mango. Repita este
procedimiento en el otro lado. Apriete toda
la quincalleria con seguridad.
AViSO: Los cables no deben tocar el silenciador.
4. Corte las ligaduras del cable que aseguran
la cultivadora al rodillo y remueva la cultiva-
dora del rodillo.
5. Quitar el tornillo de fijaci6n del pilote de
profundidad para girar y remover el tornillo.
25
Arandela de seguridad
Panel del
Arandela
Mango de la
Perno hexagonales
5/16-18 x 1"
Perno
hexagonales
5/16-18 x 1-1/4"
Mangos de la
cultivadora
Perno del
panel del
mango
INSTALACION DEL CONJUNTO DE LA
ESTACA DE PROFUNDIDAD
1. Afloje la tuercas "A".
2. Inserte el soporte de la estaca entre las mita-
des del puntal del motor, con el resorte de la
estaca hacia abajo.
3. Aperen el soporte de la estaca en los puntales
del motor con los pernos hexagonales, las
arandelas de seguridad y las tuercas. Aprie-
telos en forma segura. Tambien apriete las
tuercas "A".
4. La estaca de profundidad se tiene que mover
libremente. Si no Io hace, suelte el perno de
soporte.
_ JTMuii:cde_,/:_el,/p_nt;Io_:1dm_ta°estaca
m!s he!agonales, arandelas de'
seguridad y tuercas hexagonales
ALTURA DEL MANGO
• Se puede ajustar la altura del mango en la
mejor forma que le acomode al operador.
(Vea "ALTU RA DEL MANGO" en la seccion de
Servicio y Ajustes de este manual.)
ANCHO DEL LABRADO
• Se puede ajustar el ancho del labrado para
manejar mejor sus condici6nes de labraci6n (vea
'ARREGLO DE LOS BRAZOS" en la secci6n de
Servicio y Ajustes de este manual).
OPERAClON DE LOS BRAZOS
• Revise la operaci6n de los brazos antes del
primer uso (vea "REVISION DE LA OPER-
ACION DE LOS BRAZOS" en la secci6n de
Servicio y Ajustes de este manual).
