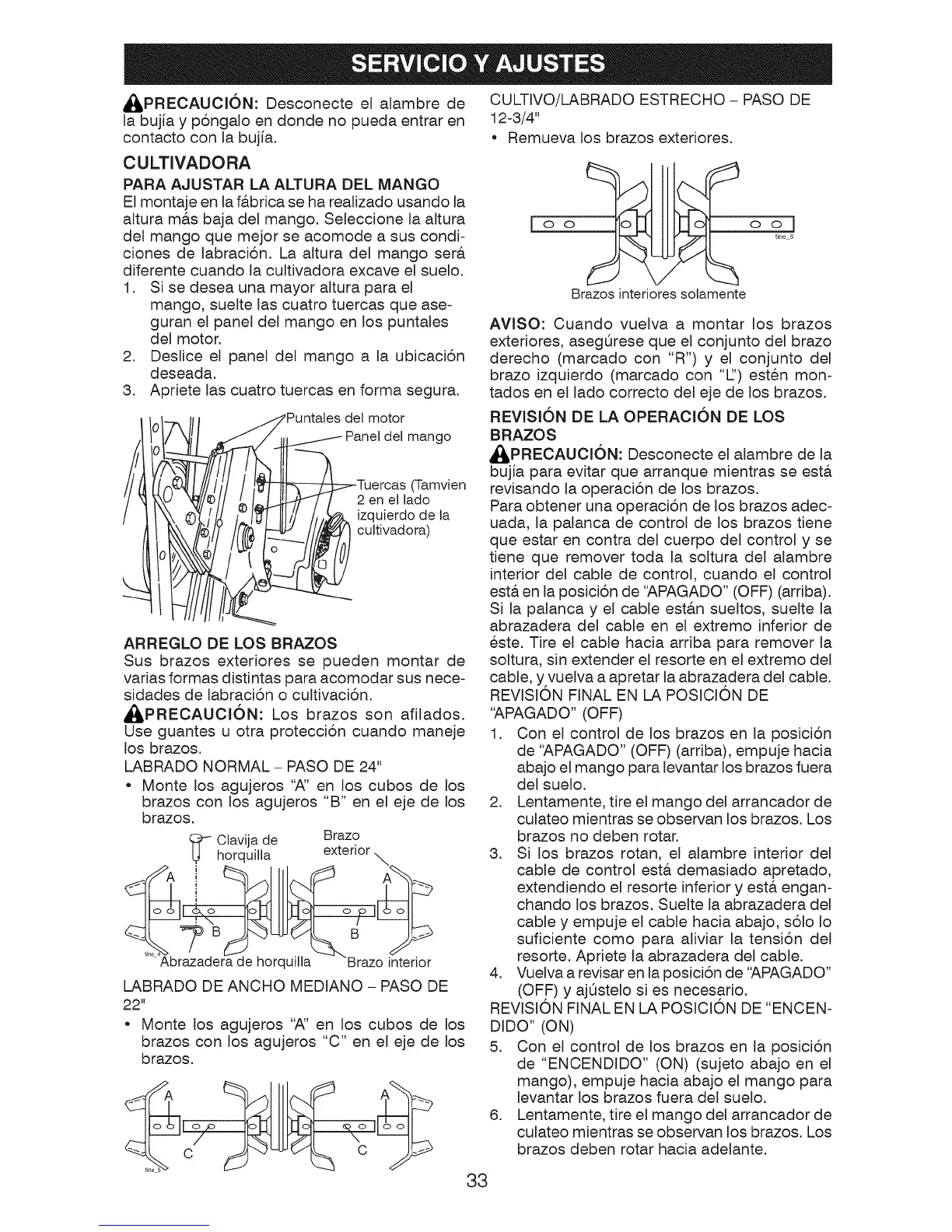

_,PRECAUCi6N: Desconecte el alambre de
la bujia y pongalo en donde no pueda entrar en
contacto con la bujia.
CULTIVO/LABRADO ESTRECHO- PASO DE
12-3/4"
= Remueva los brazos exteriores.
CULTIVADORA
PARA AJUSTAR LA ALTURA DEL MANGO
El montaje en la f&brica se ha realizado usando la
altura m&s baja del mango. Seleccione la altura
del mango que mejor se acomode a sus condi-
ciones de labracion. La altura del mango ser&
diferente cuando la cultivadora excave el suelo.
1. Si se desea una mayor altura para el
mango, suelte las cuatro tuercas que ase-
guran el panel del mango en los puntales
del motor.
2. Deslice el panel del mango a la ubicacion
deseada.
3. Apriete las cuatro tuercas en forma segura.
del motor
del mango
(Tamvien
2 en el lado
izquierdo de la
cultivadora)
ARREGLO DE LOS BRAZOS
Sus brazos exteriores se pueden montar de
varias formas distintas para acomodar sus nece-
sidades de labraci6n o cultivaci6n.
_IL,PRECAUCl6N: Los brazos son afilados.
Use guantes u otra protecci6n cuando maneje
los brazos.
LABRADO NORMAL- PASO DE 24"
• Monte los agujeros "A" en los cubos de los
brazos con los agujeros "B" en el eje de los
brazos.
._ Clavija de Brazo
horquilla extenor
LABRADO DE ANCHO MEDIANO - PASO DE
22"
= Monte los agujeros "A" en los cubos de los
brazos con los agujeros "C" en el eje de los
brazos.
_ A _
/ \
c c ,-
33
oo]
tine 6
Brazos interiores solamente
AViSO: Cuando vuelva a montar los brazos
exteriores, aseg0rese que el conjunto del brazo
derecho (marcado con "R") y el conjunto del
brazo izquierdo (marcado con "E') esten mon-
tados en el lado correcto del eje de los brazos.
REVISION DE LA OPERACION DE LOS
BRAZOS
_L,PRECAUCi6N: Desconecte el alambre de la
bujia para evitar que arranque mientras se est&
revisando la operaci6n de los brazos.
Para obtener una operaci6n de los brazos adec-
uada, la palanca de control de los brazos tiene
que estar en contra del cuerpo del control y se
tiene que remover toda la soltura del alambre
interior del cable de control, cuando el control
est& en la posici6n de "APAGADO" (OFF) (arriba).
Si la palanca y el cable est&n sueltos, suelte la
abrazadera del cable en el extremo inferior de
este. Tire el cable hacia arriba para remover la
soltura, sin extender el resorte en el extremo del
cable, y,vuelva a apretar la abrazadera del cable.
REVISION FINAL EN LA POSICI6N DE
"APAGADO" (OFF)
1. Con el control de los brazos en la posici6n
de "APAGADO" (OFF) (arriba), empuje hacia
abajo el mango para levantar los brazos fuera
del suelo.
2. Lentamente, tire el mango del arrancador de
culateo mientras se observan los brazos. Los
brazos no deben rotar.
3. Si los brazos rotan, el alambre interior del
cable de control est& demasiado apretado,
extendiendo el resorte inferior y est& engan-
chando los brazos. Suelte la abrazadera del
cable y empuje el cable hacia abajo, solo Io
suficiente como para aliviar la tensi6n del
resorte. Apriete la abrazadera del cable.
4. Vuelva a revisar en la posicion de "APAGADO"
(OFF) y aj0stelo si es necesario.
REVISION FINAL EN LA POSICI6N DE "ENCEN-
DIDO" (ON)
5. Con el control de los brazos en la posici6n
de "ENCENDIDO" (ON) (sujeto abajo en el
mango), empuje hacia abajo el mango para
levantar los brazos fuera del suelo.
6. Lentamente, tire el mango del arrancador de
culateo mientras se observan los brazos. Los
brazos deben rotar hacia adelante.
