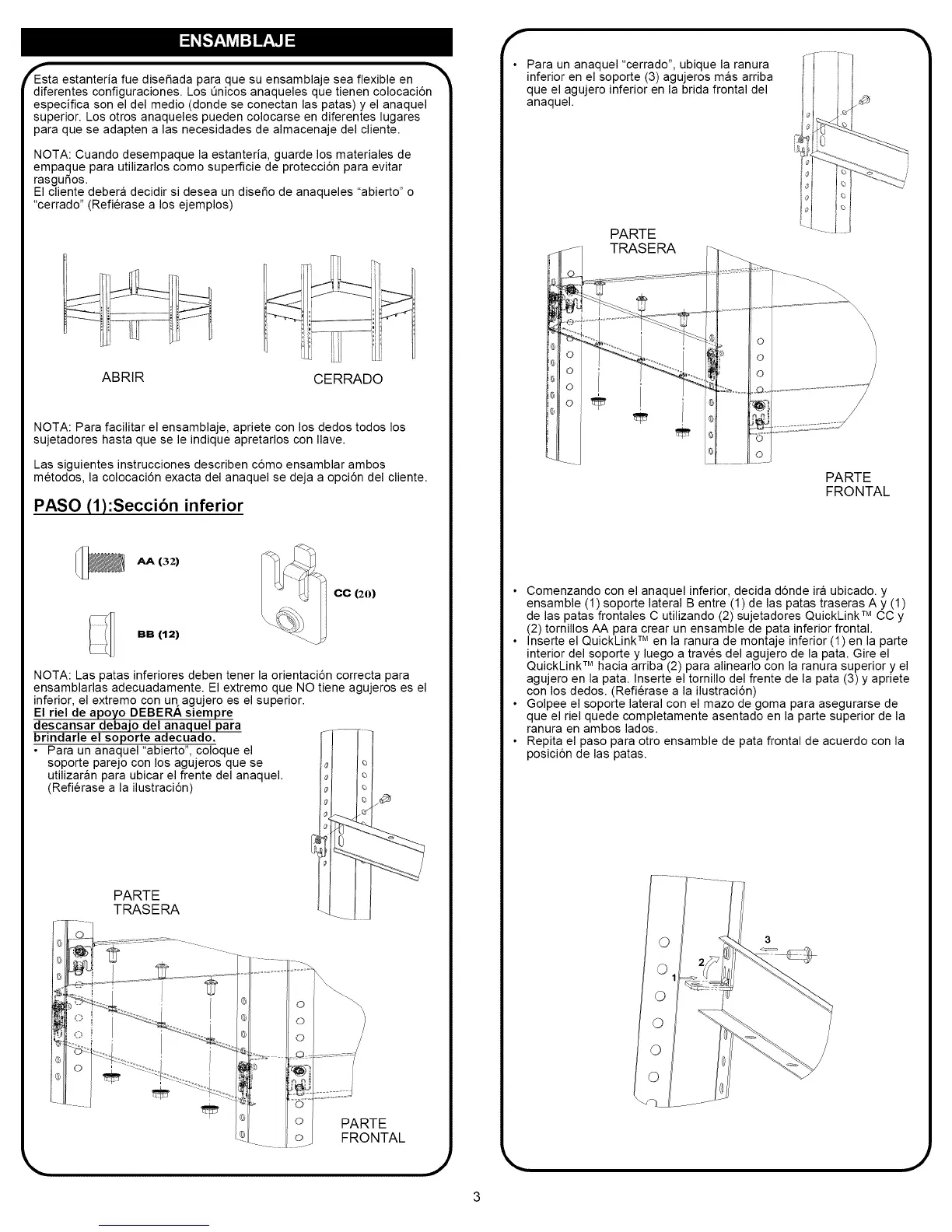

Esta estanteria fue dise_ada para que su ensamblaje sea flexible en
diferentes configuraciones. Los Qnicos anaqueles que tienen colocaci6n
especifica son el del medio (donde se conectan las patas) y el anaquel
superior. Los otros anaqueles pueden colocarse en diferentes lugares
para que se adapten alas necesidades de almacenaje del cliente.
NOTA: Cuando desempaque la estanteria, guarde los materiales de
empaque para utilizarlos como superficie de protecci6n para evitar
rasgu_os.
El cliente debera decidir si desea un dise_o de anaqueles "abierto" o
"cerrado" (Refierase a los ejemplos)
ABRIR CERRADO
NOTA: Para facilitar el ensamblaje, apriete con los dedos todos los
sujetadores hasta que se le indique apretarlos con Ilave.
Las siguientes instrucciones describen c6mo ensamblar ambos
metodos, la colocaci6n exacta del anaquel se deja a opci6n del cliente.
PASO (1):Seccibn inferior
AA (32)
cc (2o)
BB (12)
NOTA: Las patas inferiores deben tener la orientaci6n correcta para
ensamblarlas adecuadamente. El extremo que NO tiene agujeros es el
inferior, el extremo con un.agujero es el superior.
El riel de apoyo DEBERA siempre
descansar debajo del anaquel para
brindarle el soporte adecuado.
• Para un anaquel "abierto", coloque el
soporte parejo con los agujeros que se
utilizaran para ubicar el frente del anaquel.
(Refierase a la ilustraci6n)
PARTE
TRASERA
i o
PARTE
FRONTAL
Para un anaquel "cerrado", ubique la ranura
inferior en el soporte (3) agujeros mas arriba
que el agujero inferior en la brida frontal del
anaquel.
PARTE
TRASERA
PARTE
FRONTAL
• Comenzando con el anaquel inferior, decida d6nde ira ubicado, y
ensamble (1) soporte lateral B entre (1) de las patas traseras A y (1)
de las patas frontales C utilizando (2) sujetadores QuickLink TM CC y
(2) tornillos AA para crear un ensamble de pata inferior frontal.
• Inserte el QuickLink TM en la ranura de montaje inferior (1) en la parte
interior del soporte y luego a traves del agujero de la pata. Gire el
QuickLink TM hacia arriba (2) para alinearlo con la ranura superior y el
agujero en la pata. Inserte el tornillo del frente de la pata (3) y apriete
con los dedos. (Refierase a la ilustraci6n)
• Golpee el soporte lateral con el mazo de goma para asegurarse de
que el riel quede completamente asentado en la parte superior de la
ranura en ambos lados.
• Repita el paso para otro ensamble de pata frontal de acuerdo con la
posici6n de las patas.
