13. Répétez ces opérations sur le côté droit du tracteur.

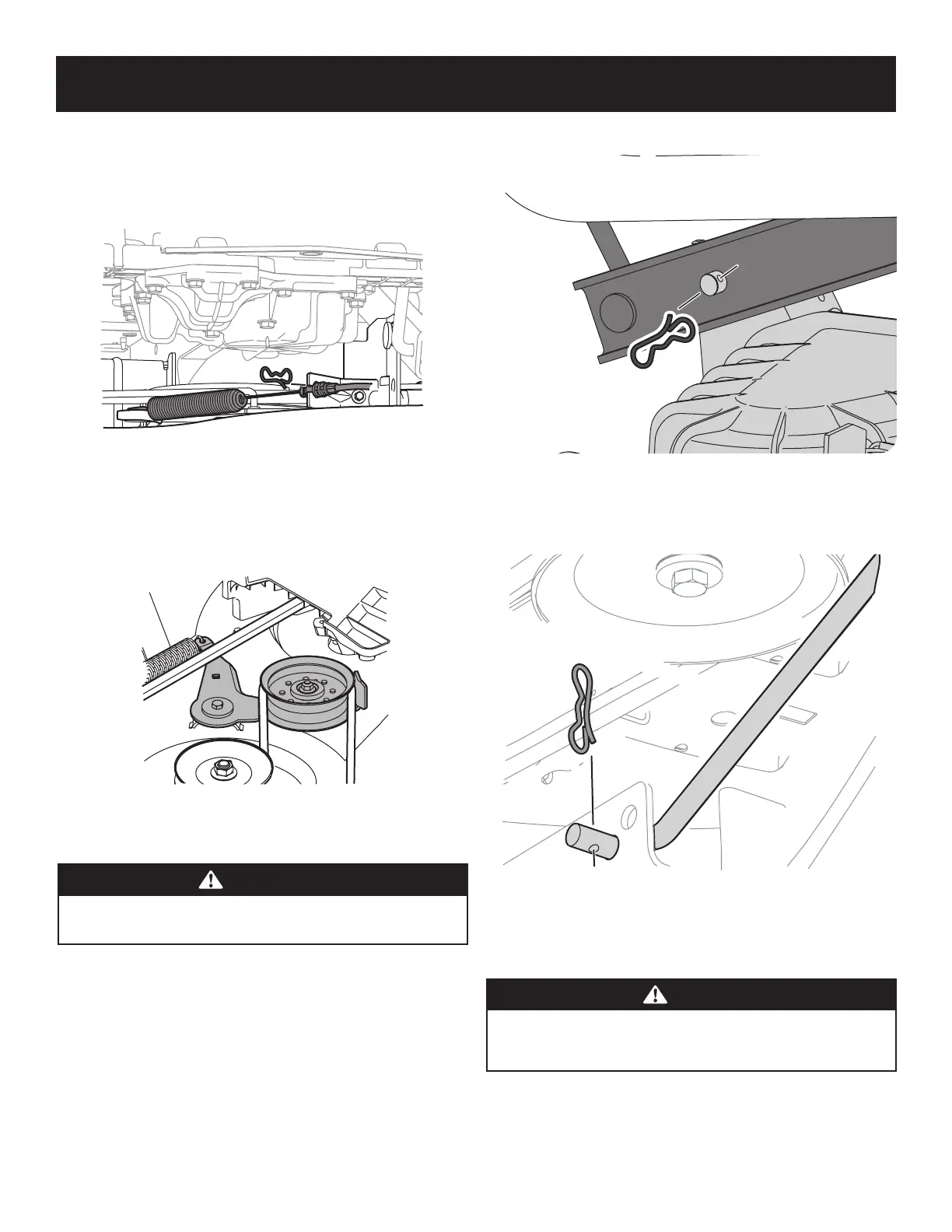

Figure 40
14. Dégagez la goupille fendue de la tige de relevage avant du plateau de coupe
la maintenant sur le plateau de coupe. Voir la Figure 41. Dégagez la tige de
relevage du plateau de coupe du support d’accrochage avant.
Figure 41
15. Placez la manette de relevage du plateau de coupe dans l’encoche du haut
pour relevez le plateau de coupe.
ATTENTION
Les ressorts sont sous tension en raison du poids du plateau de coupe. Lors
du démontage de la tringlerie de relevage du plateau de coupe, la tension
des ressorts sera transférée du plateau de coupe au levier de relevage du
plateau de coupe. Faites attention aux contre-coups.
16. Glissez doucement le plateau de coupe pour le dégager de dessous le tracteur.
7. Retirez la goupille qui fixe le câble de la prise de force au support sur le
plateau de coupe, faites glisser le câble de la prise de force et décrochez le
ressort du support de la poulie de tension. Voir la Figure 38.
Figure 38
8. De la droite du tracteur, insérez une clé à cliquet de 3/8 po sur la droite du
tracteur, réglée pour serrer, dans le trou carré sur le support de la poulie de
tension. Voir la Figure 39.
Figure 39
9. Pivotez la clé vers l’avant pour faire avancer la poulie de transmission du
plateau de coupe, Voir la Figure 39.
AVERTISSEMENT
Faites attention de ne pas vous pincer. Ne placez pas vos doigts sur le ressort
de la poulie de tension ni entre la courroie et la poulie lors de l’installation
la courroie.
10. Dégagez doucement la courroie de la poulie de la p.d.f.
11. Depuis le côté gauche du tracteur, localisez la goupille papillon sur le côté gauche
arrière du plateau. Voir la Figure Figure 40.
12. Retirez la goupille et dégagez-la du bras de relevage du plateau de coupe. Voir
la Figure 40.
