61
ENTRETIEN
WARNING
Avant d’utiliser cette machine, assurez-vous que le siège est bien bloqué
dans la butée. Placez-vous derrière la machine et tirez sur le siège jusqu’à ce
qu’il soit complètement emboîté dans la butée.
Réglage du frein
Si le tracteur ne s’immobilise pas complètement quand la pédale de frein
est enfoncée, ou si les roues arrière du tracteur peuvent tourner alors que
le frein de stationnement est serré (et la tige de soupape hydrostatique
de dérivation tirée) il faudra ajuster le frein. Adressez-vous à une station
technique agréée pour faire ajuster les freins correctement.
Réglage du neutre de la transmission hydrostatique
Si le tracteur avance ou recule sans que la pédale de marche avant ou de
marche arrière soit appuyée, consultez un concessionnaire autorisé pour
faire régler le neutre.
Alignement des roues
Si votre tracteur tire d’un côté ou de l’autre ou si les roues ne sont pas
bien alignées, un réglage de la géométrie des roues sera nécessaire.
Adressez-vous à une station technique agréée pour faire ce réglage.
Service
Démontage du plateau de coupe
Procédez comme suit :
1. Placez le bouton de la prise de force (Embrayage de la lame)ou la
manette, à la position « OFF » (Non embrayée) et serrez le frein de
stationnement.
2. Abaissez le plateau de coupe en plaçant la manette de relevage du
plateau dans l’encoche inférieure sur le garde- boue de droite.
3. Pour les tracteurs à p.d.f. manuelle, passez au paragraphe 4 et
passez au paragraphe 8 pour les tracteurs à p.d.f. électrique.
4. Desserrez le contre-écrou à bride sur la poulie de tension de droite
et la vis à tête hex sur la poulie de tension de gauche, mais ne les
retirez pas..
5. Enlevez la vis à tête hex. qui maintient la tige du guide de la poulie
motrice sur le châssis. Voir la Figure 37.
6. Glissez la tige vers la droite pour la retirer.
NOTE: Assurez-vous de ne pas endommager le faisceau de
fils lorsque vous retirez la tige.

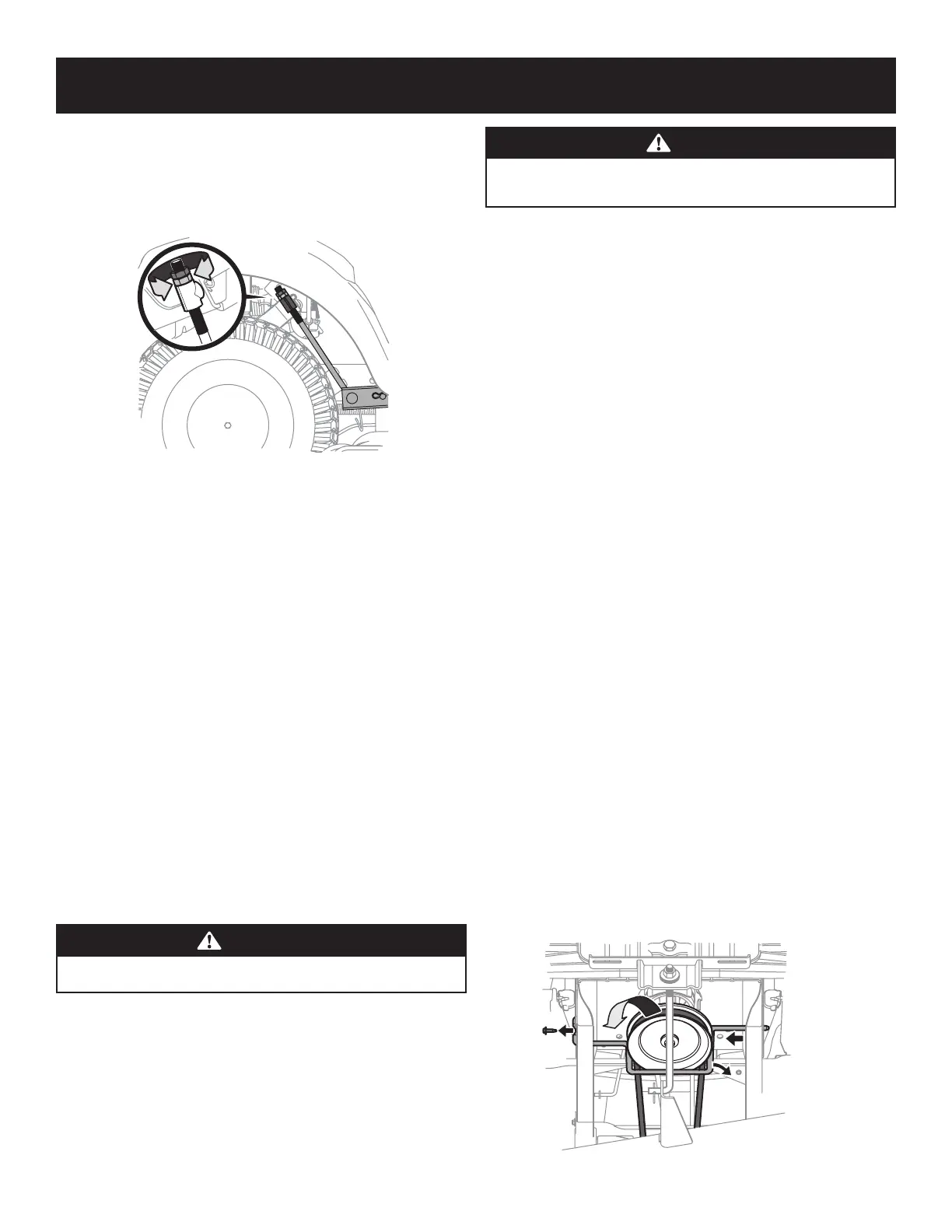

Figure 37
2. Mesurez la distance entre l’extérieur de la lame gauche et le sol et l’extérieur
de la lame droite et le sol. Les deux relevés doivent être égaux. Sinon, passez
au paragraphe suivant.
3. Une tige d’ajustement de relevage de chaque côté du plateau de coupe se
trouve sous les garde-boue arrière, sur l’intérieur des roues. Voir la Figure 36.
Figure 36
4. Utilisez la tige d’ajustement de gauche pour effectuer des réglages latéraux
mineurs.
5. Pour relever le côté gauche du plateau de coupe, desserrez l’écrou supérieur
à l’extrêmité de la tige de relevage. puis tournez l’écrou inférieur dans le sens
horaire. Quand le réglage voulu est atteint, serrez l’écrou supérieur. Pour
abaisser le côté gauche du plateau de coupe, desserrez l’écrou supérieur à
l’extrémité de la tige de relevage, puis tournez l’écrou inférieur dans le sens
anti-horaire. Resserrez l’écrou supérieur à un couple de 25 à 30 pi-lb quand
l’ajustement voulu est obtenu.
6. Le plateau de coupe est de niveau lorsque les deux relevés effectués
précédemment sont égaux.
Réglage de la hauteur du plateau de coupe
Il est possible d’ajuster la hauteur du plateau de coupe pour vérifier la précision du
réglage de la manette de la hauteur du plateau. Procédez comme suit:
1. Stationnez le tracteur sur une surface stable et plane et placez la manette de
relevage du plateau de coupe à la position la plus haute (4 po). Tournez la lame
la plus proche de la goulotte d’éjection pour qu’elle soit perpendiculaire au
tractor.
2. Mesurez la distance de l’extérieur du bout de la lame de gauche et le sol,
puis la distance de l’extérieur du bout de la lame de droite et le sol. Les deux
relevés doivent mesurer 4 po environ. Sinon, procédez comme suit:
3. Servez-vous des tiges de relevage gauche et droite pour relever ou abaisser un
côté pour que les deux côtés se trouvent à 4 po du sol.
Réglage des roues de guidage du plateau de coupe
AVERTISSEMENT
N’approchez pas les mains et les pieds de l’ouverture de la goulotte
d’éjection du plateau de coupe.
NOTE: Les roues de guidage évitent d’arracher l’herbe et ne sont pas conçues pour
supporter le poids du plateau de coupe.
Les roues doivent se trouver de 1/4 et à 1/2 po du sol quand le plateau est réglé à la
hauteur de coupe voulue. Consultez les instructions correspondantes dans le chapitre
Assemblage et montage.
Réglage du siège
Pour ajuster la position du siège, consultez le chapitre «Montage du tracteur»
