31
INSTALACIÓN Y AJUSTE DE LA MANIJA
Instalación de la manija
1. Oprima la manija hacia abajo sobre el alojamiento del eje
superior (Fig. 8 or Fig. 9). Asegúrese de que el orificio del perno
mire hacia la derecha (Fig. 8 or Fig. 9).
2. Inserte el perno en el orificio del perno y oprímalo para que pase
a través de él (Fig. 8 or Fig. 9). Ajuste el perno con un
destornillador de cabeza plana, pero no lo ajuste completamente.
3. Mantenga la unidad en la posición de funcionamiento (Fig. 13).
Mueva la manija hacia arriba o abajo del alojamiento del eje
superior hasta que esté en una posición cómoda (Fig. 8 or Fig. 9).
Compruebe que la manija esté ubicada más allá del extremo de
la etiqueta de seguridad (Fig. 8 or Fig. 9).
4. Ajuste el perno con un destornillador de cabeza plana hasta que
la manija quede segura.
Ajuste de la manija
Si la manija requiere ajustes:
1. Afloje el perno con un destornillador de cabeza plana (Fig. 8 or
Fig. 9).
2. Mantenga la unidad en la posición de funcionamiento (Fig. 13).
Mueva la manija hacia arriba o abajo del alojamiento del eje
superior hasta que esté en una posición cómoda (Fig. 8 or Fig. 9).
Compruebe que la manija esté ubicada más allá del extremo de
la etiqueta de seguridad (Fig. 8 or Fig. 9).
3. Ajuste el perno con un destornillador de cabeza plana hasta que
la manija quede segura.

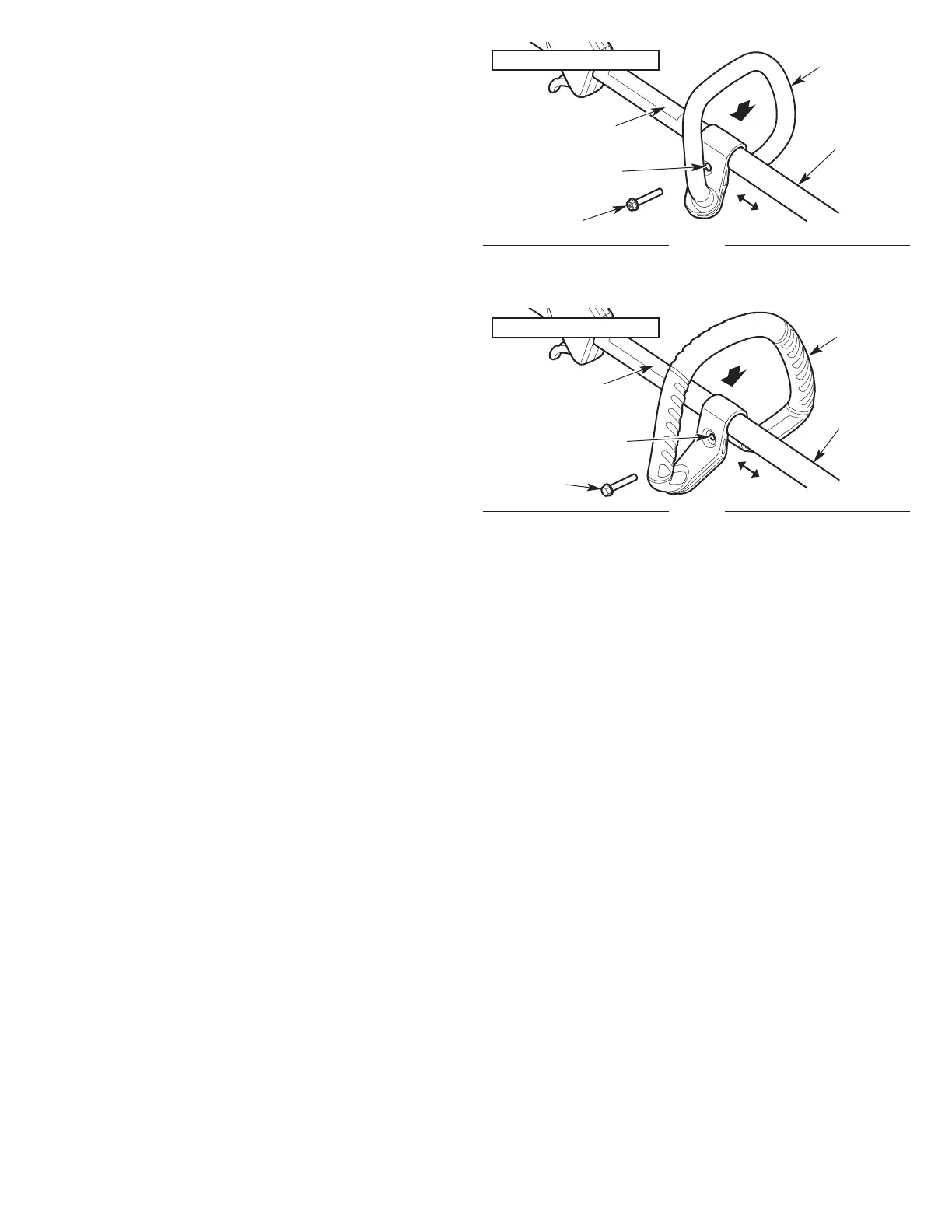

Fig. 8
Orificio del perno
Manija
Alojamiento
del eje
superior
Perno
Etiqueta de
seguridad
Fig. 9
Orificio del perno
Manija
Alojamiento
del eje
superior
Perno
Etiqueta de
seguridad
WS215 / CMXGTAMDZ22C
WC215 / CMXGTAMDZ20C
