18 PORTUGUÊS

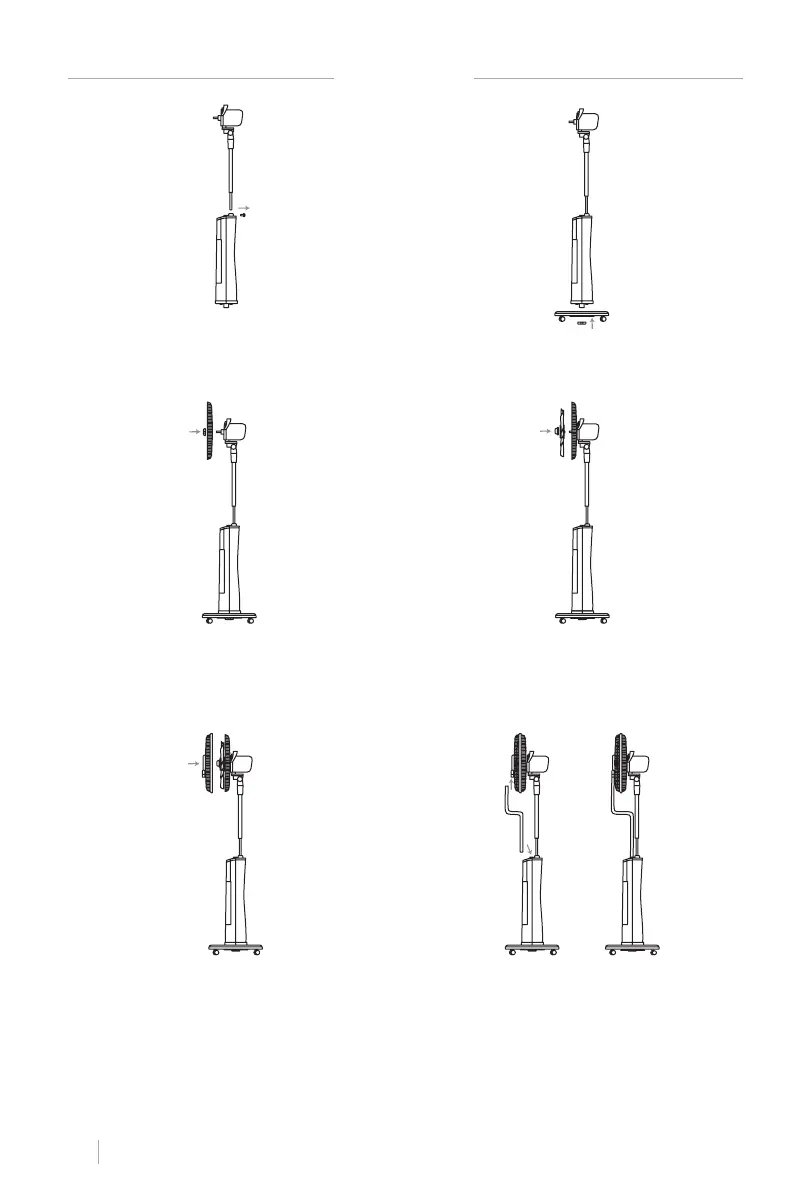

MONTAGEM
1. Insira a haste de retenção do motor na ra-
nhura da base e aparafuse o parafuso no
corpo principal.
2. Instale a base no corpo principal com a
porca da base.
3. Posicione a grade traseira na unidade do
motor respeitando o encaixe dos enta-
lhes e pinos de centralização. Aperte a
porca de aperto na grelha.
4. Insira as lâminas no eixo do motor. Em se-
guida, aperte o parafuso do prendedor da
lâmina (note que deve ser parafusado no
sentido anti-horário).
5. Prenda a grade frontal à grade traseira
com o clipe superior. Proteja todo o dis-
positivo fechando a tampa localizado na
parte inferior das prateleiras. Aparafuse
rmemente o parafuso no dispositivo de
segurança da persiana.
6. Conecte o tubo de água ao slot do sopra-
dor de névoa e a outra parte ao slot do
tubo de água no corpo principal.
IMPORTANTE: Após a montagem, nunca desmonte as grades durante o uso ou manutenção.
