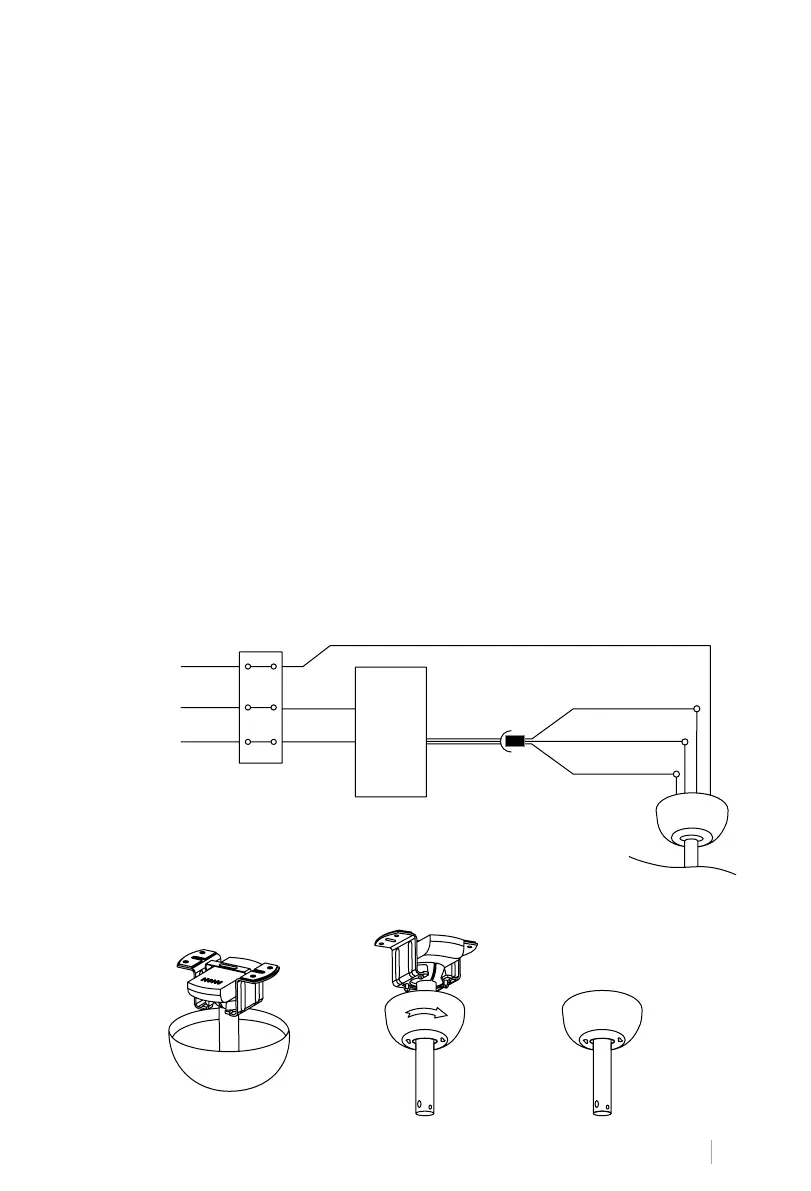

CONEXIÓN DEL CABLEADO
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté rme.
Receptor
del mando
a distancia
Toma tierra
L
N
Entrada L
(negro)
Entrada N
(blanco)
Motor DC L (gris)
Motor DC L (rojo)
Motor DC L (rosa)
Toma tierra (verde / amarilla)
MONTAJE DEL FLORÓN
• Si quiere utilizar la barra de extensión, siga las siguientes instrucciones:.
1. Para retirar la bola de la barra de suspensión, aoje el tornillo de jación y retire los
pasadores.
2. Baje la bola y retire el pasador de bloqueo.
3. Saque la bola de la barra de suspensión e introdúzcala en la barra de suspensión más
larga (la parte superior de la barra tiene un agujero para el tornillo de jación; utilícelo
para jar la barra).
4. Inserte el pasador de bloqueo en el extremo de la barra de suspensión y eleve la bola.
Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la
bola y je el tornillo de jación.
Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta
aislante alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta
en la barra.
5. Aoje los tornillos de jación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el orón por la barra.
6. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de
la barra para ajustarlos.
7. Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró
anteriormente. Ajuste los tornillos de jación y las arandelas.
8. Baje el orón hacia la carcasa del motor.
