POLSKI
• Jeśli chcesz wydłużyć długość zawieszenia swojego wentylatora, wyjmij kulkę z drążka
wieszaka i użyj dodatkowego przedłużacza (w zestawie).
• Jeśli chcesz skorzystać z paska rozszerzenia postępuj zgodnie z poniższą instrukcją:.
1. Aby zdjąć kulkę z drążka zawieszenia, poluzuj śrubę ustalającą i wyjmij zawleczki.
2. Opuść kulę i wyjmij sworzeń blokujący.
3. Wyjmij kulkę z drążka wieszaka i włóż ją do dłuższego drążka wieszaka (w górnej części
drążka znajduje się otwór na śrubę ustalającą; użyj go do zabezpieczenia drążka).
4. Włóż sworzeń blokujący w koniec drążka zawieszenia i podnieś kulę. Upewnij się, że
sworzeń blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę ustalającą.
Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną.
Pomoże to utrzymać je razem podczas wkładania do paska.
5. Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska
(jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez drążek.
6. Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka,
aby je dokręcić.
7. Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i
podkładki.
8. Opuść osłonę w stronę obudowy silnika.
MONTAŻ PODESTU SUFITOWEGO

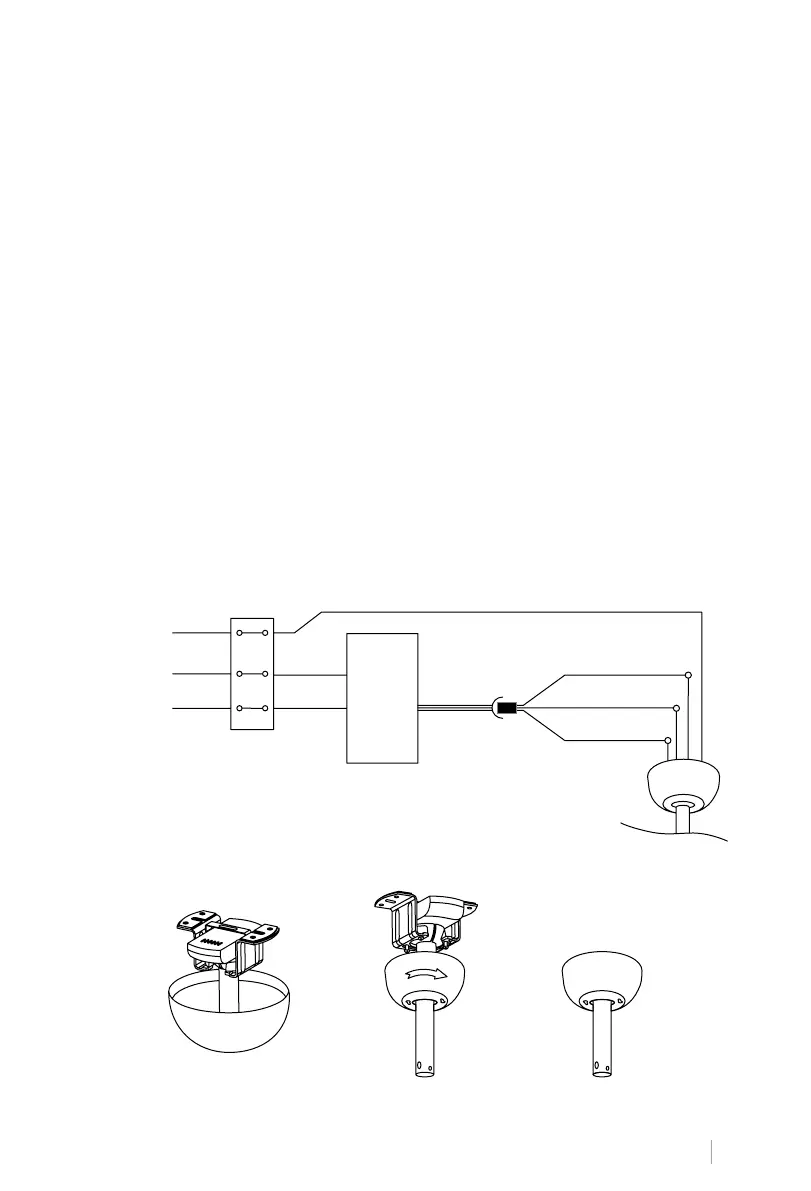

PODŁĄCZENIE PRZEWODÓW
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Odbiornik
zdalnego
sterowania
Zajmij ziemię
L
N
Wejście L
(czarne)
Wejście N
(białe)
Silnik DC L (szary)
Silnik DC L
(czerwony)
Silnik DC L (różowy)
Uziemienie (zielony/żółty)
