ITALIANO
• Se desideri estendere la lunghezza di sospensione del tuo ventilatore, rimuovi la sfera
dall'asta di sospensione e utilizza l'asta di prolunga aggiuntiva (inclusa).
• Se desideri utilizzare la barra di estensione, segui le seguenti istruzioni:.
1. Per rimuovere la sfera dall'asta di sospensione, allentare la vite di ssaggio e rimuovere
le coppiglie.
2. Abbassare la sfera e rimuovere il perno di bloccaggio.
3. Togli la sfera dalla barra di sospensione e inseriscila nella barra di sospensione più lunga
(la parte superiore della barra ha un foro per la vite di ssaggio; usalo per ssare la barra).
4. Inserire il perno di bloccaggio nell'estremità dell'asta di sospensione e sollevare la sfera.
Assicurarsi che il perno di bloccaggio sia allineato con le scanalature all'interno della
sfera e ssare la vite di ssaggio.
Consiglio: Per facilitare l'inserimento dei li nella barra, posizionare del nastro isolante
attorno ai li. Questo ti aiuterà a tenerli insieme mentre li inserisci nella barra.
5. Allentare le viti di montaggio e la rondella dalla parte superiore dell'alloggiamento del motore.
Rimuovi i perni della barra (se non l'hai già fatto). Inserire la rosetta attraverso la barra.
6. Inlare i cavi attraverso la barra e tirare i cavi in eccesso dalla parte superiore della barra
per stringerli.
7. Posiziona la barra all'interno dell'alloggiamento del motore e inserisci i perni rimossi in
precedenza. Stringere le viti e le rondelle.
8. Abbassare il tettuccio verso l'alloggiamento del motore.

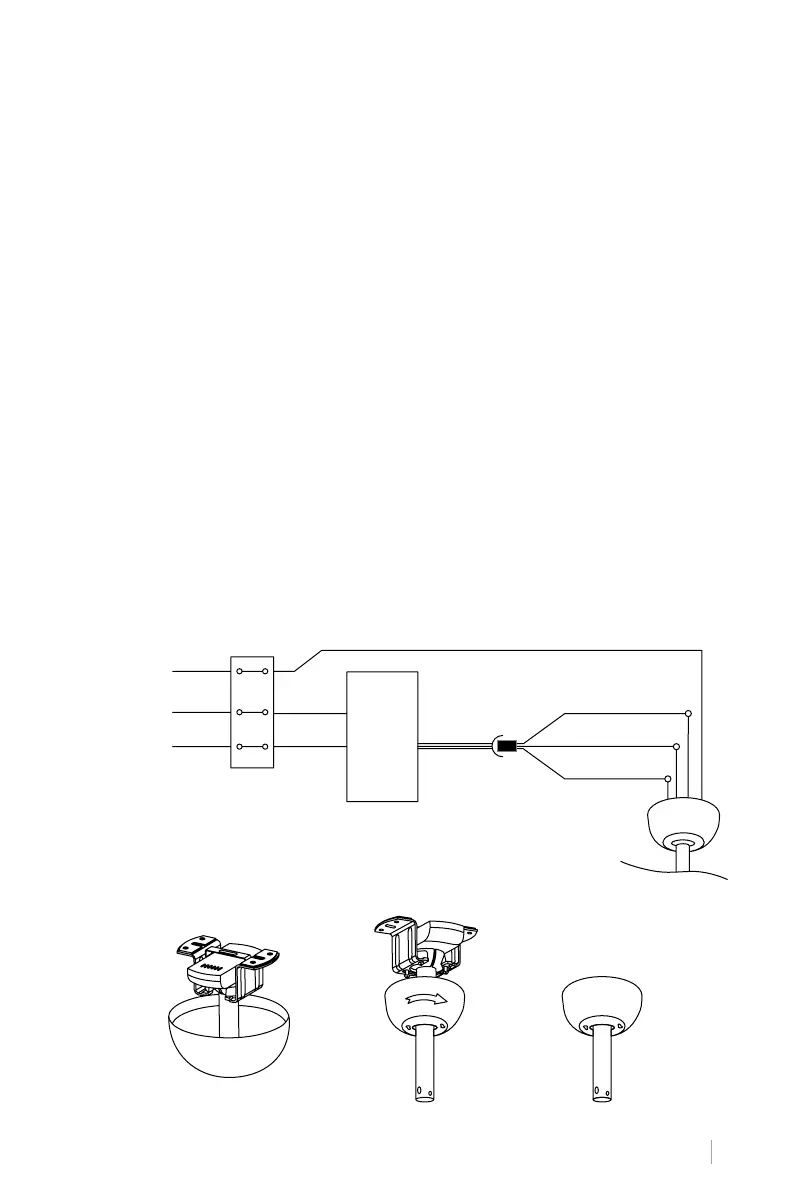

MONTAGGIO DEL ROSONE
COLLEGAMENTO CABLAGGIO
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore
seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.
Ricevitore
del
telecomando
Prendi terreno
L
N
Ingresso L
(nero)
Ingresso N
(bianco)
Motore DC L (grigio)
Motore DC L (rosso)
Motore DC L (rosa)
Terra (verde/giallo)
