47se c t i O n 4 — as s e M b l a g e e t i n s ta l l at i O n

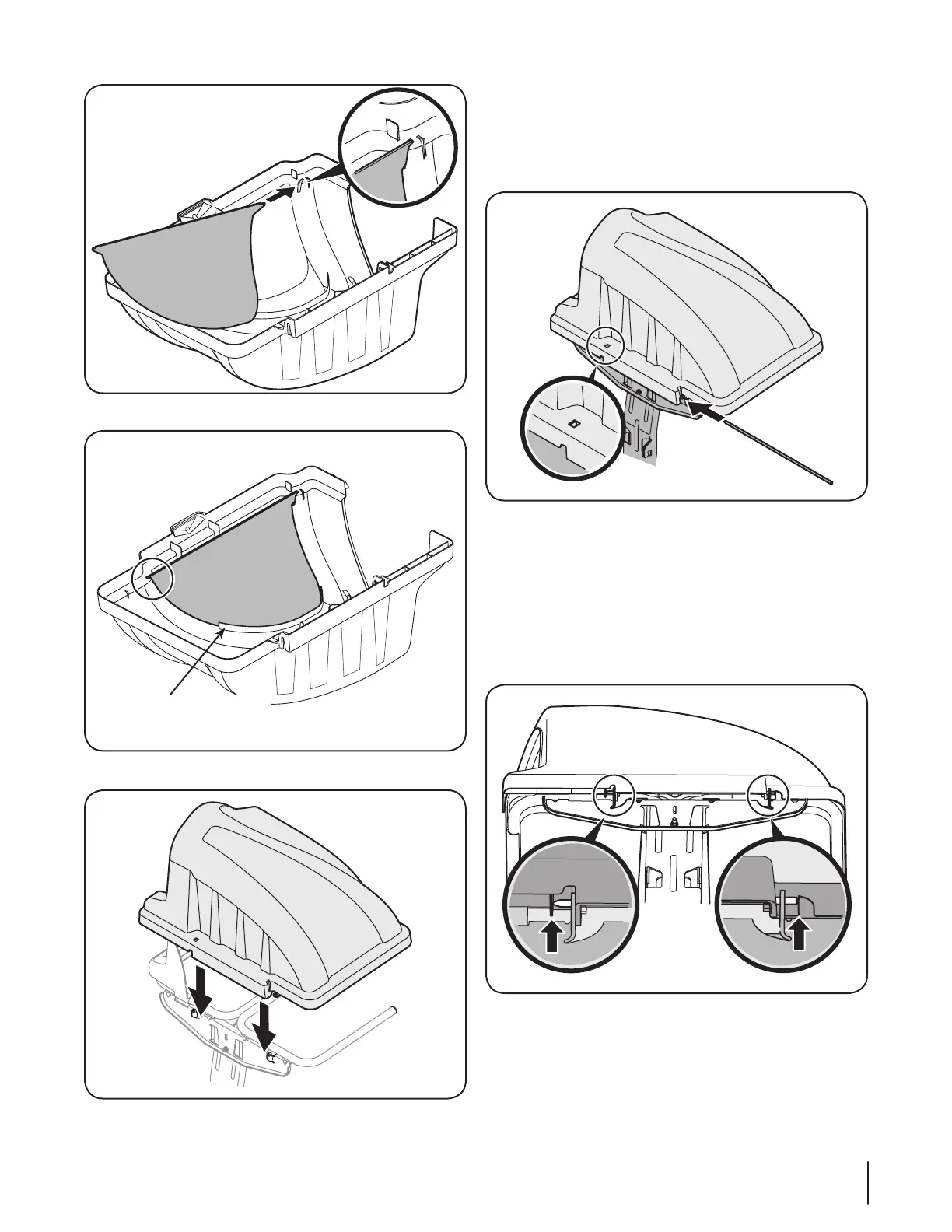

Figure 4-12
Figure 4-11
Insérez dans l’autre côté en poussant l’écran de protection 4.
dans la découpe fournie. Consultez la figure 4-12.
Installez le couvercle du dispositif d’ensachage sur 5.
l’assemblage du support de sac, comme illustré à la figure
4-13. Le couvercle de plastique doit être installé à l’intérieur
des deux languettes de montage.
Glissez la goupille de charnière dans le trou situé sur 6.
la languette de montage, comme illustrée à la figure
4-14. Servez-vous de la fenêtre de découpe (consultez le
médaillon de la figure 4-14) pour aligner la goupille de
charnière de l’autre côté et pousser la goupille jusqu’au
fond jusqu’à ce qu’elle atteigne la butée d’extrémité. En
ce moment la goupille s’enclenche bien en place et est
sécurisée à l’aide de la languette qui se trouve dans le
couvercle du dispositif d’ensachage. Consultez la figure
4-15.
Figure 4-13
Figure 4-14
Assurez-vous que l’écran de
protection repose sous la
lèvre du couvercle
Figure 4-15
