Cub Cadet FastAttach 19A30037100 - Page 39

Section 2 — ASSemblAge et montAge
39

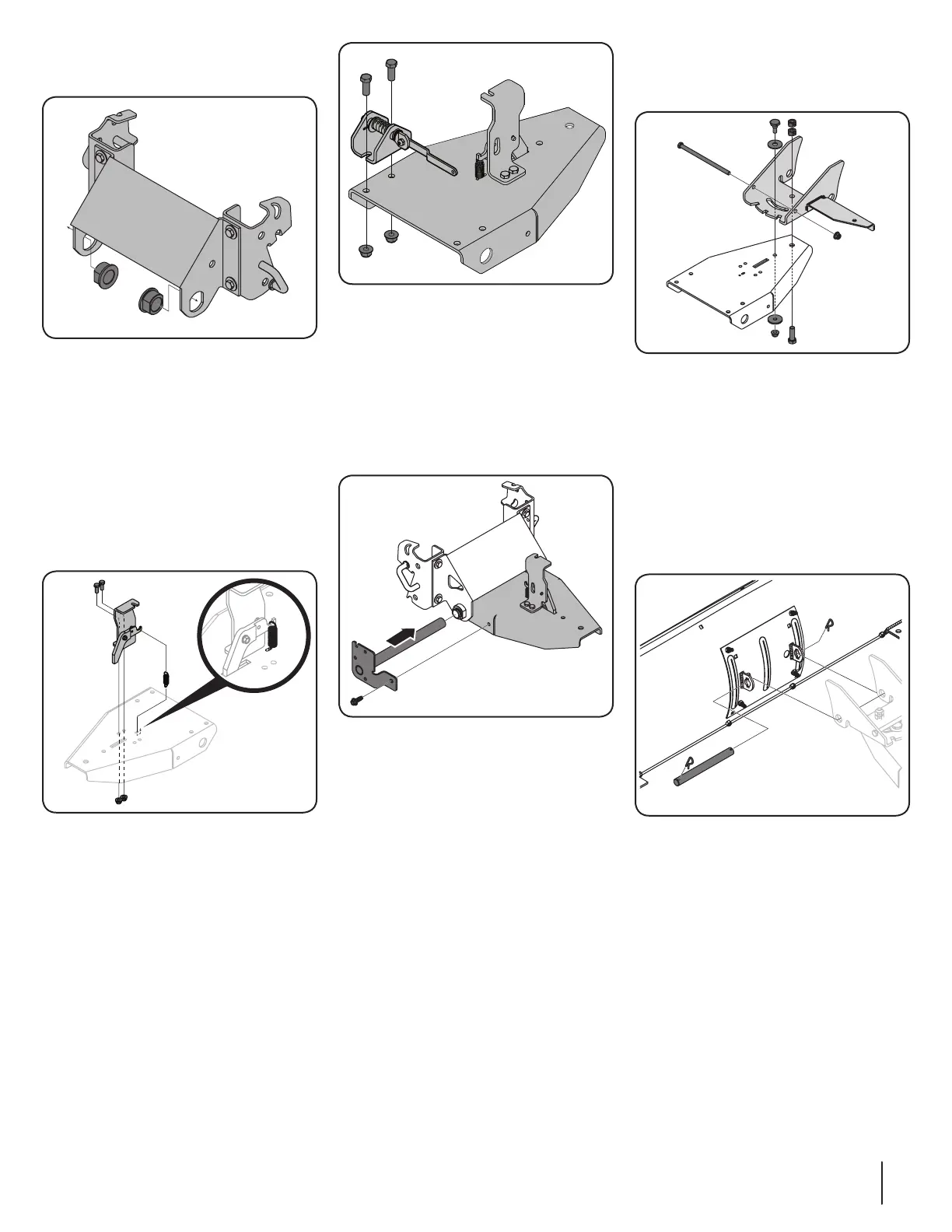

6. Insérez les brides de palier (741-0192) dans
le grand support de montage. Consultez la
Figure 2-6.
Figure 2-6
Assemblage de la languette de lame
1. Fixez le verrou à levier (689-00691) (689-
00681) à la languette de lame en utilisant
2 boulons (710-3008) ainsi que 2 écrous de
blocage (712-04063) à trouver dans la trousse
de matériel5 (689-00688). Consultez la Figure
2-7.
2. Fixez le ressort d'extension (732-04345) de la
trousse de matériel5 (689-00688) au bras du
verrou à levier (689-00691) et à la languette
de lame (789-00471). Consultez la Figure 2-7.
Figure 2-7
Goupille de verrouillage de languette à
assembler
1. Fixez le verrouillage à broches (689-00663)
à la languette de lame en utilisant 2 boulons
(710-0514) ainsi que 2 écrous de blocage (712-
04065) à trouver dans la trousse de matériel5
(689-00688). Consultez la Figure 2-8.
Figure 2-8
Assemblage du grand support de
montage à la languette
1. Placez le montage du grand gousset sur la
languette. Glisser l'assemblage de broyeur
SHF (689-00667) dans les trous de montage
et fixer avec une vis autotaraudeuse (710-
04683C) trouvée dans la trousse de matériel5
(689-00688). Consultez la Figure 2-9.
Figure 2-9
Fixez la languette de lame au module
de pivot
Fixez le module de la plaque de pivot (689-
00632) à la languette de lame en utilisant
1 boulon (710-3181) ainsi que 2 écrous de
blocage (712-3022) à trouver dans la trousse
de matériel5 (689-00688). Ne pas trop
serrer. Le module de la plaque de pivot
et la languette de lame doivent pouvoir
pivoter librement. Consultez la Figure 2-10
Remarque: Lubrifiez les points de pivotement
entre la languette et le module de la plaque
avec une graisse à moteur tout usage.
2. Fixez le module de plaque pivotante (689-
00632) à la languette de lame (789-00471)
avec la vis d'épaulement (938-0507B) et
la rondelle (936-0208). Fixez le module de
plaque pivotante en bas à l'aide de la rondelle
(736-0234) et de l'écrou (712-04065) trouvée
dans la trousse de matériel5 (689-00688).
Consultez la Figure 2-10.
3. Insérez la vis (710-3261) dans l'assemblage
de la plaque pivotante et fixez avec l'écrou
(712-04065) dans la trousse de matériel5
(689-00688). Consultez la Figure 2-10.
Figure 2-10
Assemblage de la languette à
assemblage de lame
1. Glisser l'arbre de pivot (711-06173) dans
l'emplacement indiqué et sécuriser avec
2 broches (714-0209) à trouver dans la
trousse de matériel6 (689-00666) pour
fixer fermement la lame de la charrue sur
l'assemblage de la languette. Tapotez
doucement les goupilles en place avec un
maillet au besoin. Consultez la Figure 2-11.
Figure 2-11
