Section 2— ASSemblAge et montAge40

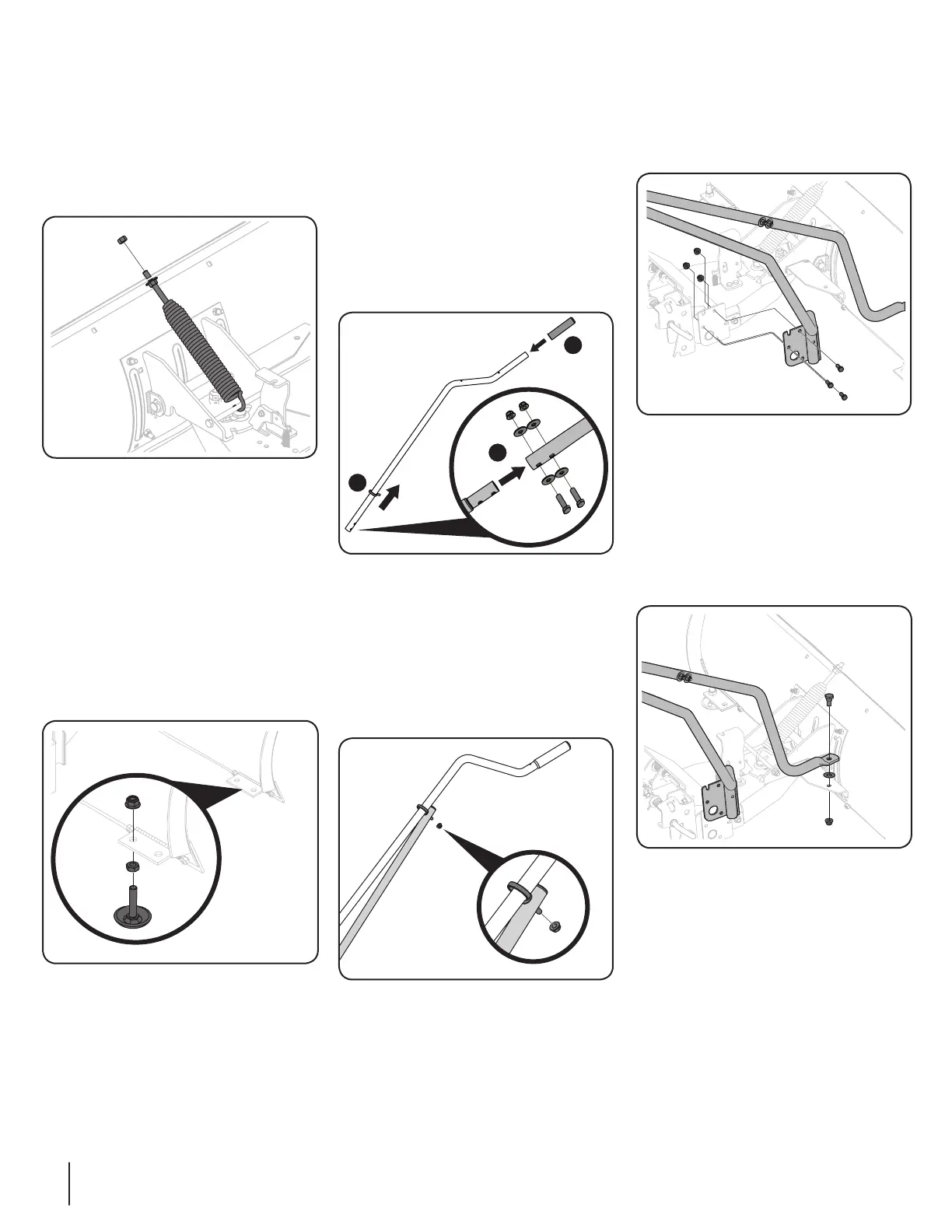

Fixer l’ensemble d'attache à ressort
1. Enlevez 1 écrou (712-04102) à partir de
l'extrémité de l'attache à ressort (689-00662)
et insérez l'extrémité du crochet autour de
la vis (710-3261) installée précédemment.
Insérez l'extrémité filetée à travers le trou de
montage dans la lame et fixez l'écrou (712-
04102) enlevé plus tôt pour fixer le ressort
de déclenchement sur la lame. Consultez la
Figure 2-12.
Figure 2-12
Installer le sabot de glisse à lame
1. En utilisant le matériel trouvé dans la
trousse4 (689-00680), reliez l'écrou
hexagonal (912-3048) au sabot à glissement
(703-0650).
2. Faites glisser l'ensemble à travers la languette
de montage située sur la lame de la charrue
et utilisez un écrou d'aile (712-04150) dans
la trousse de matériel quatre (689-00680)
pour fixer l'ensemble de patin à la lame de la
charrue. Tenez le patin de protection à la base
tout en tournant l'écrou supérieur pour le
serrer. Consultez la Figure 2-13.
Figure 2-13
3. Répétez les étapes1-2 pour attacher
l'ensemble du sabot de protection sur l'autre
côté de la lame de la charrue.
Remarque: Consultez la section Entretien
et réglages concernant la façon de régler
correctement le ressort de déclenchement et
nivelez la lame avant son utilisation.
Poignée de levage à assembler
1. Glisser la poignée (720-0274) sur l'extrémité
du tube de commande (749-05855) (1). Glisser
la poignée (720-0274) sur l'extrémité du
boulon à glissière (603-0297) de la trousse
de matériaux 3 (689-00679) sur le tube de
commande (749-05855) (2). Consultez la
Figure 2-14.
2. Dévissez le tube de commande (749-05855)
dans le tube de commande inférieur
(749-05858) et fixez-le avec deux boulons
ordinaires (710-3180), 4 rondelles courbes
(736-0451) et 2 écrous de blocage à bride
(712-04063) (3 ), à trouver dans la trousse de
matériel3 (689-00679). Consultez la Figure
2-14.
1
2
3
Figure 2-14
3. Si elle n'est pas préinstallée en usine, installez
la fiche d'extrémité (735-0246A) dans la
poignée de fin de levage (689-00656).
4. Connectez la poignée de levage (689-00656)
pour contrôler l'assemblage du tube et fixez
l'anneau à visser (603-0297) avec l'écrou
hexagonal (712-3004A) trouvé dans la trousse
de matériel3 (689-00679). Consultez la Figure
2-15.
Figure 2-15
Fixer la poignée de levage
1. Fixez l'extrémité de la poignée de levage
(689-00656) à l'assemblage de broyeur SHF
(689-0667) avec 3 écrous (710-3008) et 3
écrous de blocage à bride (712-04063), à
trouver dans la trousse de matériel3 (689-
00679). Consultez la Figure 2-16.
Figure 2-16
Fixez la poignée de levage au module
de pivot
1. Fixez l'ensemble du tube de commande à
l'ensemble du module du pivot (689-00632)
avec la vis à épaulement (738-0143), la
rondelle en téflon (936-0414) et l'écrou (712-
04065) à trouver dans la housse de matériel3
(689-00679). Consultez la Figure 2-17.
