Cub Cadet i1046 User Manual

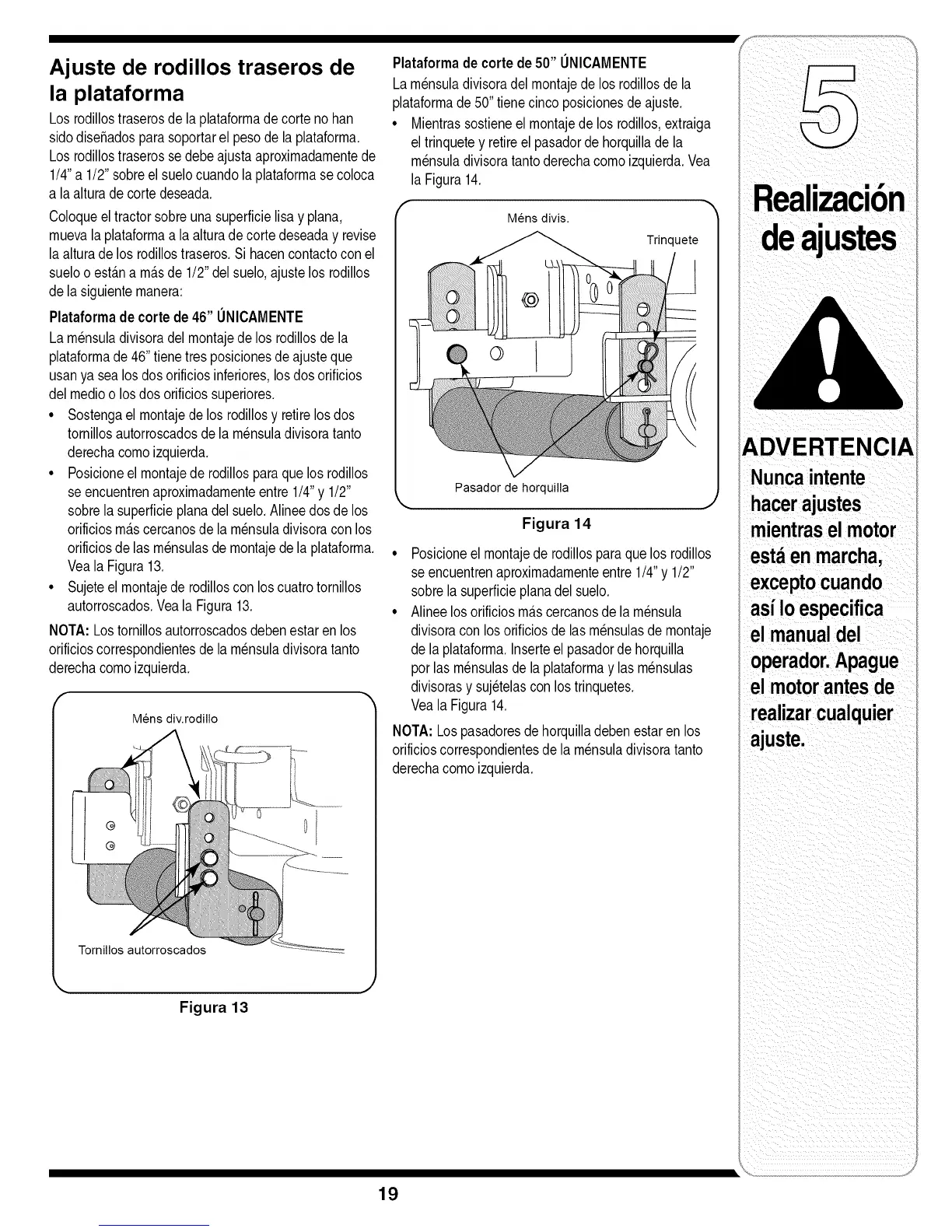

Ajuste de rodillos traseros de
la plataforma
Losrodillostraserosdela plataforrnadecorte nohan
sidodiseSadosparasoportarel pesode la plataforrna,
Losrodillostraserossedebeajustaaproxirnadarnentede
1/4"a 1/2"sobreel suelocuandola plataforrnase coloca
a la alturadecortedeseada.
Coloqueeltractorsobreunasuperficielisay plana,
rnuevala plataforrnaa la alturade cortedeseaday revise
la alturade losrodillostraseros,Si hacencontactocon el
sueloo est_.na rn_.sde 1/2"del suelo,ajustelos rodillos
de la siguienternanera:
Plataformade cortede 46" IJNICAMENTE
Larn_nsuladivisoradel rnontajede losrodillosde la
plataforrnade 46"tiene tresposicionesde ajusteque
usanya sealosdosorificiosinferiores,losdosorificios
del rnedioo losdosorificiossuperiores,
• Sostengael rnontajedelos rodillosy retirelosdos
tornillosautorroscadosdela rn6nsuladivisoratanto
derechacornoizquierda,
• Posicioneel rnontajede rodillosparaquelos rodillos
seencuentrenaproxirnadarnenteentre1/4"y 1/2"
sobrela superficieplanadelsuelo,Alineedosde los
orificiosrn_.scercanosde la rn6nsuladivisoraconlos
orificiosdelasrn6nsulasde rnontajede laplataforrna,
Veala Figura13.
• Sujeteel rnontajede rodillosconloscuatrotornillos
autorroscados.Veala Figura13.
NOTA:Lostornillosautorroscadosdebenestarenlos
orificioscorrespondientesdela rn6nsuladivisoratanto
derechacornoizquierda,
f
Mens div.rodillo
0
Tomillos autorroscados
Figura 13
Plataformadecortede50" IJNICAMENTE
La rn6nsuladivisoradelrnontajedelosrodillosde la
plataforrnade 50"tienecincoposicionesde ajuste.
° Uientrassostieneel rnontajede los rodillos,extraiga
eltrinquetey retireel pasadorde horquillade la
rn6nsuladivisoratantoderechacornoizquierda.Vea
la Figura14.
Mens divis.
Trinquete
Pasador de horquilla
Figura 14
• Posicioneel rnontajede rodillosparaquelos rodillos
seencuentrenaproxirnadarnenteentre1/4"y 1/2"
sobrela superficieplanadel suelo,
• Alineelosorificiosrn_.scercanosde la rn6nsula
divisoraconlosorificiosde lasrn6nsulasdernontaje
de laplataforrna,Inserteel pasadorde horquilla
porlasrn6nsulasdela plataforrnay las rn6nsulas
divisorasy suj6telascon los trinquetes,
VealaFigura14.
NOTA:Lospasadoresde horquilladebenestaren los
orificioscorrespondientesde la rn6nsuladivisoratanto
derechacornoizquierda,
ADVERTENCIA
Nuncaintente
hacerajustes
mientrasel motor
estaenmarcha,
exceptocuando
asiIoespecifica
el manualdel
operador.Apague
elmotorantesde
realizarcualquier
ajuste.
19

Cub Cadet i1046 Specifications

General

Engine Brand	Kohler
Engine Model	Courage
Cutting Width	46 inches
Transmission	Hydrostatic
Drive	Rear-wheel drive
Cutting Height	1.5 - 4 inches
Number of Blades	2
Blade Engagement	Electric PTO
Turning Radius	18 inches
Weight	580 lbs
Deck Material	Steel
Deck Type	Stamped
Engine Type	4-Cycle
Fuel Capacity	3.3 gallons
Warranty	3-year limited
