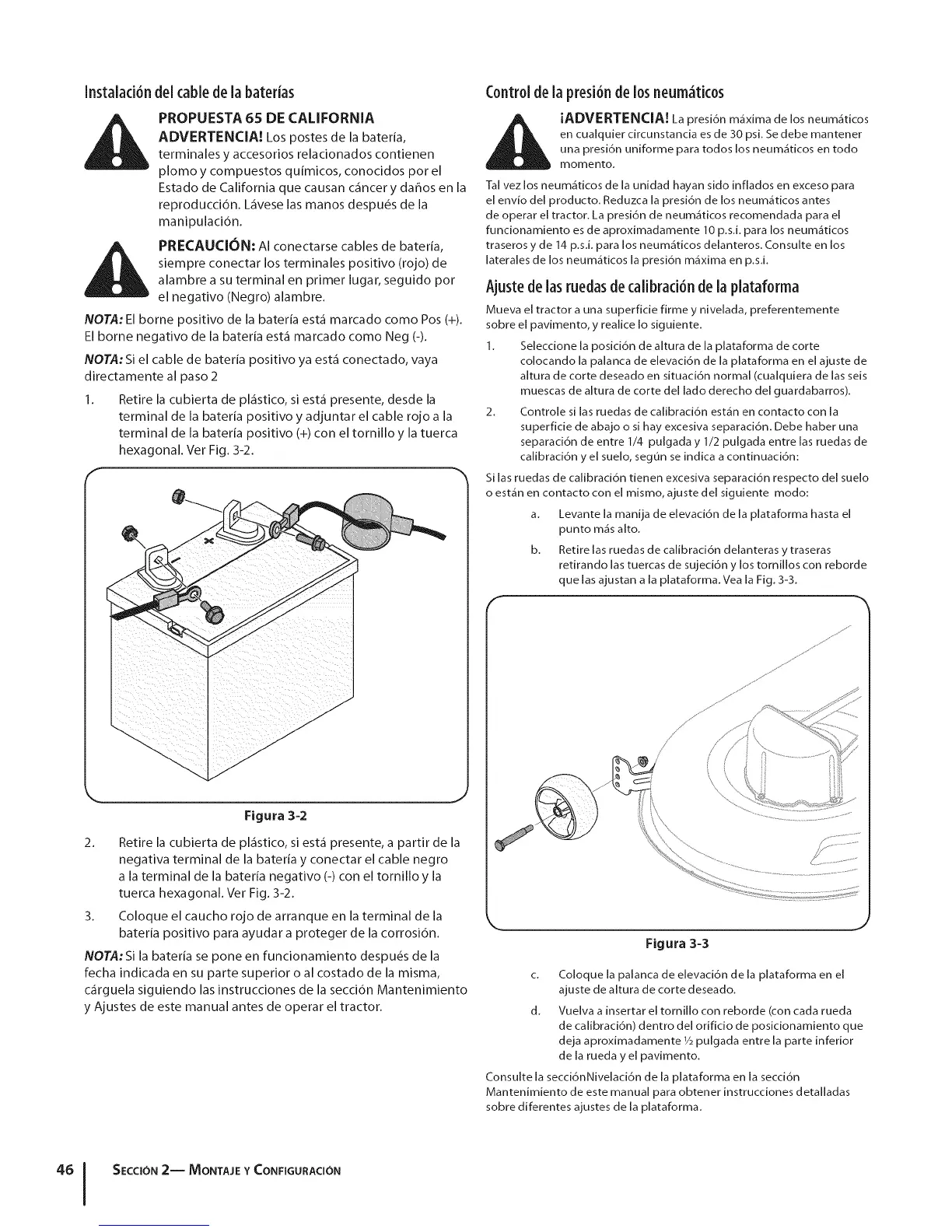

Instalad6ndel cablede[abaterias
PROPUESTA 65 DE CALIFORNIA
ADVERTENCIA! Los postes de la bateria,
terminales y accesorios relacionados contienen
plomo y compuestos quimicos, conocidos por el
Estado de California que causan c_incer y daffos en la
reproducci6n. Lfivese las manos despu6s de la
manipulaci6n.
PRECAUCI()N: AI conectarse cables de bateria,
siempre conectar los terminales positivo (rojo) de
alambre a su terminal en primer lugar, seguido por
el negativo (Negro) alambre.
NOTA: El borne positivo de la bateria est,1 marcado como Pos (+).
El borne negativo de la bateria est,1 marcado como Neg (-).
NOTA: Si el cable de bateria positivo ya est,1 conectado, vaya
directamente al paso 2
1. Retire la cubierta de pl_istico, si est,1 presente, desde la
terminal de la bateria positivo y adjuntar el cable rojo a la
terminal de la bateria positivo (+) con el tornillo y la tuerca
hexagonal. Vet Fig. 3-2.
Figura 3-2
2. Retire la cubierta de pl_istico, si est,1 presente, a partir de la
negativa terminal de la bateria y conectar el cable negro
a la terminal de la bateria negativo (-) con el tornillo y la
tuerca hexagonal. Vet Fig. 3-2.
3. Coloque el caucho rojo de arranque en la terminal de la
bateria positivo para ayudar a proteger de la corrosidn.
NOTA: Si la bateria se pone en funcionamiento despu_s de la
fecha indicada en su parte superior o al costado de la misma,
c_irguela siguiendo las instrucciones de la seccidn Mantenimiento
y Ajustes de este manual antes de operar el tractor.
Controldela presi6nde 10sneum_itic0s
iADVERTENCIA[ La presi6n m_xima de los neum_ticos
en cualquier drcunstanda es de 30 psi. Se debe mantener
una presi6n uniforme para todos los neum_ticos en todo
momento.
Ta[ vez los neum_ticos de la unidad hayan sido inflados en exceso para
el envio del producto. Reduzca [a presi6n de los neum6ticos antes
de operar el tractor. La presi6n de neum6ticos recomendada para el
fundonamiento es de aproximadamente 10 p.s.i, para los neum_ticos
traseros y de 14 p.s.i, para los neum6ticos delanteros. Consulte en los
[aterales de los neum_ticos [a presi6n m_xima en p.s.i.
Ajuste de[asruedasdecaHbrad6nde [a plataf0rma
Mueva el tractor a una superfide firme y nivelada, preferentemente
sobre el pavimento, y rea[ice [o siguiente.
1. Seleccione la posici6n de altura de la plataforma de corte
colocando la palanca de elevaci6n de la plataforma en el ajuste de
altura de corte deseado en situaci6n normal (cualquiera de las seis
muescas de altura de corte del lado derecho del guardabarros).
2. Controle si las ruedas de calibraci6n est_n en contacto con la
superficie de abajo o si hay excesiva separad6n. Debe haber una
separaci6n de entre 1/4 pulgada y 1/2 pulgada entre [as ruedas de
caiibraci6n y el suelo, segun se indica a continuaci6n:
Si las ruedas de calibraci6n tienen excesiva separaci6n respecto del suelo
o est_n en contacto con el mismo, ajuste de[ siguiente modo:
a. Levante la manija de elevad6n de la plataforma hasta el
punto m6s alto.
b. Retire [as ruedas de calibraci6n delanteras y traseras
retirando las tuercas de sujeci6n y los tornilios con reborde
que las ajustan a la plataforma. Vea la Fig. 3-3.
f ",
k,_ j
Figura 3-3
c. Coloque la palanca de elevaci6n de la plataforma en el
ajuste de altura de corte deseado.
d. Vuelva a insertar el tornillo con reborde (con cada rueda
de calibrad6n) dentro de[ orificio de posidonamiento que
deja aproximadamente 1/2pulgada entre [a parte inferior
de [a rueda y el pavimento.
Consulte [a secci6nNivelaci6n de la plataforma en [a secd6n
Mantenimiento de este manual para obtener instrucciones detalladas
sobre diferentes ajustes de [a plataforma.
SECCION 2-- MONTAJE Y CONFIGURACION
