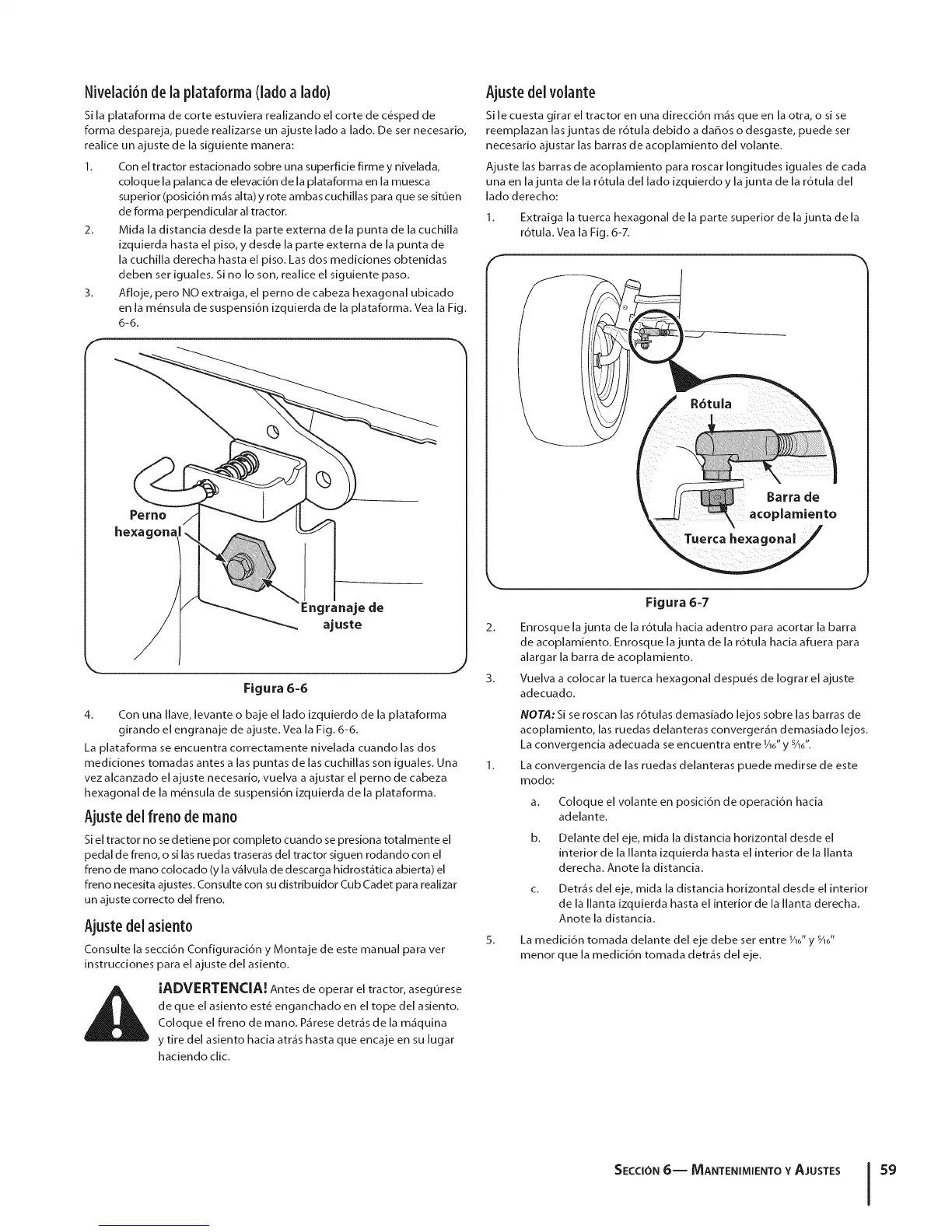

Nivelad6nde la plataforma(lado a lado)
Si la plataforma de corte estuviera realizando el corte de c_sped de
forma despareja, puede realizarse un ajuste lado a lado. De ser necesario,
realice un ajuste de la siguiente manera:
1. Con el tractor estacionado sobre una superficie firme y nivelada,
coloque la palanca de elevaci6n de la plataforma en [a muesca
superior (posici6n m_s alta) y rote ambas cuchillas para que se sitOen
de forma perpendicular al tractor.
2. Mida la distancia desde la parte externa de la punta de la cuchilla
izquierda hasta el piso, y desde la parte extema de la punta de
la cuchilla derecha hasta el piso. Las dos mediciones obtenidas
deben ser iguales. Si no Io son, realice el siguiente paso.
3. Afloje, pero NO extraiga, el perno de cabeza hexagonal ubicado
en la m_nsula de suspensi6n izquierda de la plataforma. Vea la Fig.
6-6.
Perno
hexac
Engranaje de
ajuste
J
Figura 6-6
4. Con una Ilave, levante o baje el [ado izquierdo de la plataforma
girando el engranaje de ajuste. Vea la Fig. 6-6.
La plataforma se encuentra correctamente nivelada cuando las dos
mediciones tomadas antes alas puntas de [as cuchillas son iguales. Una
vez alcanzado el ajuste necesario, vuelva a ajustar el perno de cabeza
hexagonal de la m_nsula de suspensi6n izquierda de la plataforma.
Ajustedel fren0 de man0
Si el tractor no se detiene pot completo cuando se presiona totalmente el
pedal de freno, o si las ruedas traseras del tractor siguen rodando con el
freno de mano colocado (y la v61vula de descarga hidrost_tica abierta) el
freno necesita ajustes. Consulte con su distribuidor Cub Cadet para realizar
un ajuste correcto del freno.
Ajuste del asient0
Consulte la secci6n Configuraci6n y Montaje de este manual para ver
instrucciones para el ajuste del asiento.
IADVERTENCIA. Antes de operar el tractor, asegurese
de que el asiento est_ enganchado en el tope del asiento.
Coloque el freno de mano. P_rese detr_s de la m_quina
y tire del asiento hacia atr_s hasta que encaje en su lugar
haciendo clic.
Ajuste del v01ante
Si le cuesta girar el tractor en una direcci6n m_s queen la otra, o si se
reemplazan las juntas de r6tula debido a daffos o desgaste, puede ser
necesario ajustar las barras de acoplamiento del volante.
Ajuste las barras de acoplamiento para roscar longitudes iguales de cada
una en la junta de la r6tula del lado izquierdo y la junta de la r6tula del
lado derecho:
Extraiga la tuerca hexagonal de la parte superior de la junta de la
r6tula. \lea la Fig. 6-Z
f
Figura 6-7
2. Enrosque ia junta de la r6tula hacia adentro para acortar la barra
de acoplamiento. Enrosque la junta de la r6tula hacia afuera para
alargar la barra de acoplamiento.
3. Vueiva a colocar la tuerca hexagonal despu_s de Iograr el ajuste
adecuado.
5.
NOTA: Si se roscan las r6tulas demasiado lejos sobre ias barras de
acoplamiento, las ruedas delanteras converger_n demasiado lejos.
La convergencia adecuada se encuentra entre 1/10"y s/10".
La convergencia de las ruedas delanteras puede medirse de este
modo:
a. Coloque el volante en posici6n de operaci6n hacia
adelante.
b. Delante del eje, mida la distancia horizontal desde el
interior de la Ilanta izquierda hasta el interior de la Ilanta
derecha. Anote la distancia.
c. Detr_s del eje, mida la distancia horizontal desde el interior
de la Ilanta izquierda hasta el interior de la Ilanta derecha.
Anote la distancia.
La medici6n tomada delante de[ eje debe ser entre 1/10"y ¾0"
menor que la medici6n tomada detr_s del eje.
SE¢CION 6-- MANTENIMIENTO Y AJUSTES 59
