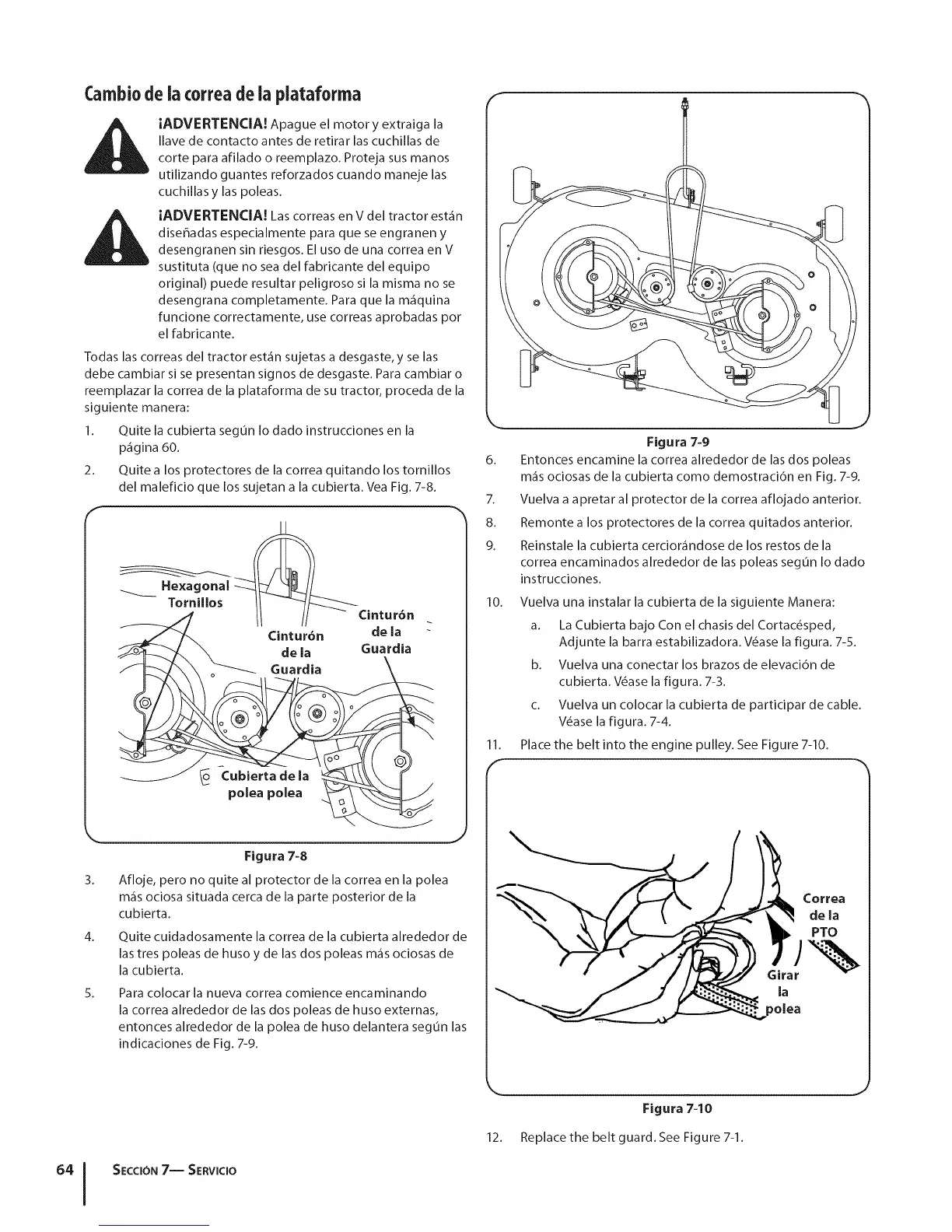

Carnbiode ia¢orreade ia plataforrna
IADVERTENCIA! Apague el motor y extraiga la
Ilave de contacto antes de retirar las cuchillas de
corte para afilado o reemplazo. Proteja sus manos
utilizando guantes reforzados cuando maneje las
cuchillas y las poleas.
IADVERTENCIA! Las correas en V del tractor est_n
diseffadas especialmente para que se engranen y
desengranen sin riesgos. El uso de una correa en V
sustituta (que no sea del fabricante del equipo
original) puede resultar peligroso si la misma no se
desengrana completamente. Para que la m_quina
funcione correctamente, use correas aprobadas por
el fabricante.
Todas las correas del tractor est_n sujetas a desgaste, y se las
debe cambiar si se presentan signos de desgaste. Para cambiar o
reemplazar la correa de la plataforma de su tractor, proceda de la
siguiente manera:
1. Quite la cubierta segOn Io dado instrucciones en la
p_gina 60.
2. Quite a los protectores de la correa quitando los tornillos
del maleficio que los sujetan a la cubierta. Vea Fig. 7-8.
Cintur6n
de la
Guardia
Figura 7=8
3. Afloje, pero no quite al protector de la correa en la polea
m_s ociosa situada cerca de la parte posterior de la
cubierta.
4. Quite cuidadosamente la correa de la cubierta alrededor de
las tres poleas de huso y de las dos poleas m_s ociosas de
la cubierta.
5_ Paracolocar la nueva correa comience encaminando
la correa alrededor de las dos poleas de huso externas,
entonces alrededor de la polea de huso delantera segOn las
indicaciones de Fig. 7-9.
Figura 7=9
6. Entonces encamine la correa alrededor de las dos poleas
m_s ociosas de la cubierta como demostracidn en Fig. 7-9.
7. Vuelva a apretar al protector de la correa aflojado anterior.
8. Remonte a los protectores de la correa quitados anterior.
9. Reinstale la cubierta cercior_ndose de los restos de la
correa encaminados alrededor de las poleas segun Io dado
instrucciones.
10. Vuelva una instalar la cubierta de la siguiente Manera:
La Cubierta bajo Con el chasis del Cortac_sped,
Adjunte la barra estabilizadora. V_ase la figura. 7-5.
Vuelva una conectar los brazos de elevacidn de
cubierta. V_ase la figura. 7-3.
Vuelva un colocar la cubierta de participar de cable.
V_ase la figura. 7-4.
a_
b.
C.
Place the belt into the engine pulley. See Figure 7-10.
11.
Correa
de la
PTO
Girar
la
polea
L
12.
Figura 7-10
Replace the belt guard. See Figure 7-1.
SECCION7-- SERVlCIO
