Glisser le plateau de coupe vers l’avant pour que la tige 8.
d’accrochage avant puisse être dégagée des deux fentes
sur l’avant du support. Poussez ensuite le plateau de coupe
vers l’arrière pour que la tige ne touche plus les fentes.
Faites attention de ne pas laisser retomber la tige avant dans les 9.
fentes, puis glissez doucement le plateau de coupe (à partir
de laa droite) pour le dégager du tracteur.
Installation du plateau de coupe
Procédez comme suit pour installer le plateau de coupe :
Relevez la tige d’accrochage avant pendant que vous 1.
glissez doucement le plateau de coupe sous le tracteur, à
partir de la droite.
Gardez toujours la tige relevée pendant que vous glisser le 2.
plateau de coupe vers l’avant jusqu’à ce que la tige puisse
être abaissée dans les fentes sur l’avant du plateau de
coupe.
Abaissez la tige dans les fentes sur le support avant du 3.
plateau de coupe, puis poussez le plateau vers l’arrière.
Manoeuvrez le plateau de coupe pour que les fentes des 4.
deux supports d’accrochage arrière s’alignent avec les bras
de relevage du plateau de coupe. Voir la Figure 7-6.
Utilisez la manette de relevage du plateau de coupe 5.
pour abaisser les bras dans les fentes sur les supports
d’accrochage arrière.
Sortez les goupilles de soutien et manoeuvrez le plateau de 6.
coupe pour aligner les trous des bras de relevage avec les
goupilles. Voir la Figure 7-6.
Poussez alors chaque goupille dans les bras de relevage 7.
pour maintenir ceux-ci dans les fentes des supports
d’accrochage arrière.
Vérifiez que la courroie trapézoïdale passe bien sur les poulies 8.
à fusée du plateau de coupe, puis amenez la courroie vers
l’arrière, sous le châssis, et au-dessus des deux tubes des
transmissions.
Placez la courroie trapézoïdale sur la poulie de la prise de force 9.
de l’une ou l’autre des façons suivantes.
: Le silencieux à l’arrière
du tracteur peut être très chaud et causer des
brûlures graves. Faites très attention en travaillant
près du silencieux ou attendez que le silencieux
ait complètement refroidi avant de démonter la
courroie.
Utilisation de la poulie de tension
Utilisez la manette de relevage du plateau de coupe pour 1.
relever celui-ci à la position la plus haute qui procure la
position la plus horizontale de la courroie entre les poulies
de tension du plateau de coupe et la poulie de la prise de
force à la base du moteur.
Installez la courroie sur la poulie de la prise de force à la 2.
base du moteur.

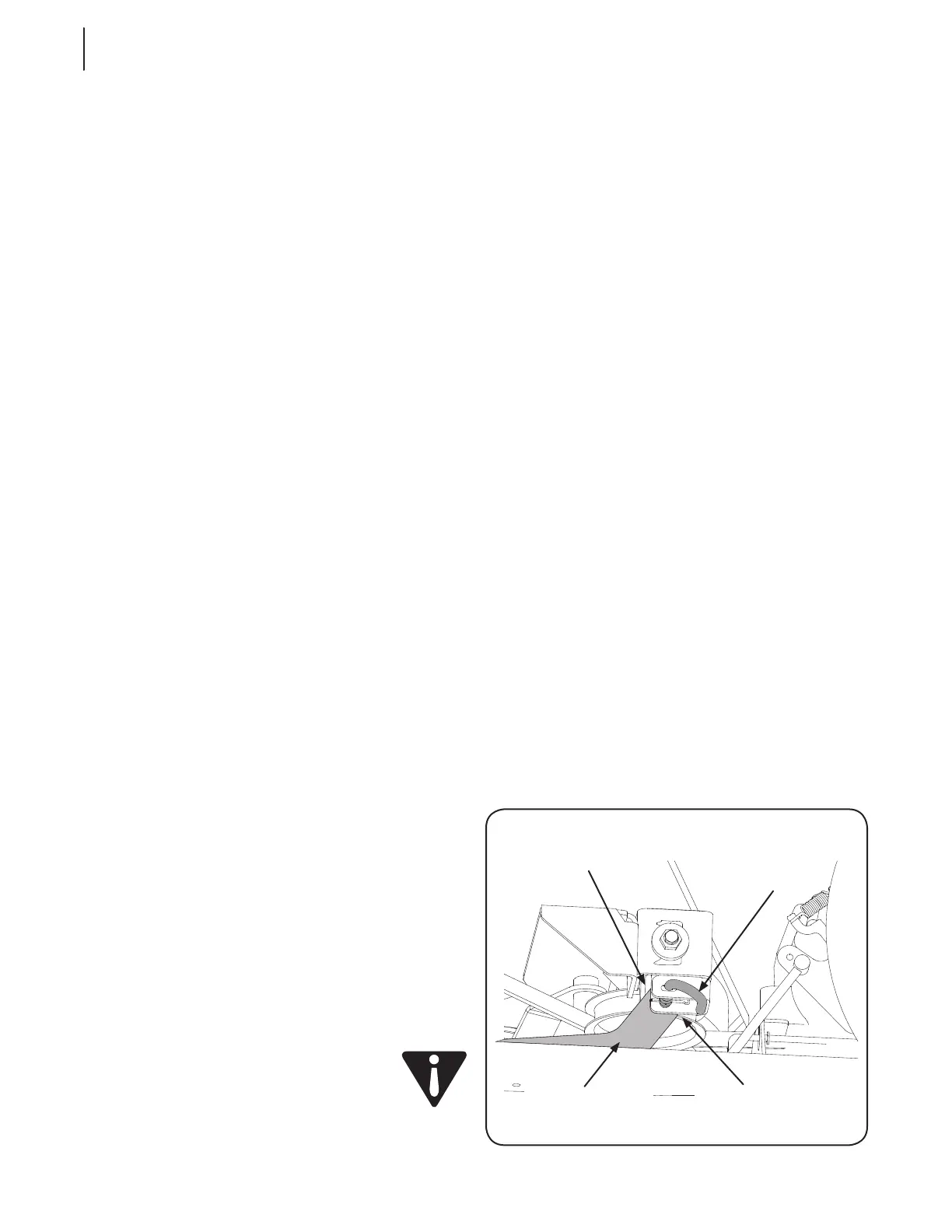

Amenez l’arrière de la courroie sur la poulie de tension fixe. 3.
Voir la Figure 7-4.
Du milieu du tracteur, faites pivoter le support de la poulie 4.
de tension et la poulie mobile vers l’arrière contre la
tension du ressort et glissez l’arrière de la courroie sur la
poulie de tension mobile. Voir la Figure 7-4.
SE C T I O N 7 — SE R v I C E
