Relais et commutateurs
Le système électrique compte plusieurs commutateurs
de sécurité. Si l’une des fonctions du système de sécurité
mentionnée plus haut ne fonctionne pas correctement, faites
vérifier le système électrique par le concessionnaire local.
Démontage du plateau de coupe
Procédez comme suit :
Placez le tracteur sur une surface plane, débrayez la 1.
prise de force, arrêtez le moteur et serrez le frein de
stationnement.
Positionnez les roues de guidage du plateau de coupe à 2.
la position la plus haute (plateau de coupe à la plus basse
position).
Démontez la courroie trapézoïdale de la poulie de la prise 3.
de force, qui se trouve sur le fond du moteur. Vous pouvez
procéder de deux façons différentes.
AVERTISSEMENT : Le silencieux à l’arrière du
tracteur peut être très chaud et causer des brûlures
graves. Faites très attention en travaillant près du
silencieux ou attendez que le silencieux ait
complètement refroidi avant de démonter la
courroie.
Relâchement de la tension de la courroie avec la poulie de
tension
Utilisez la manette de relevage du plateau de coupe pour relever 1.
celui-ci à la position la plus haute qui procure la position la
plus horizontale de la courroie entre les poulies de tension
du plateau de coupe et la poulie de la prise de force à la
base du moteur.

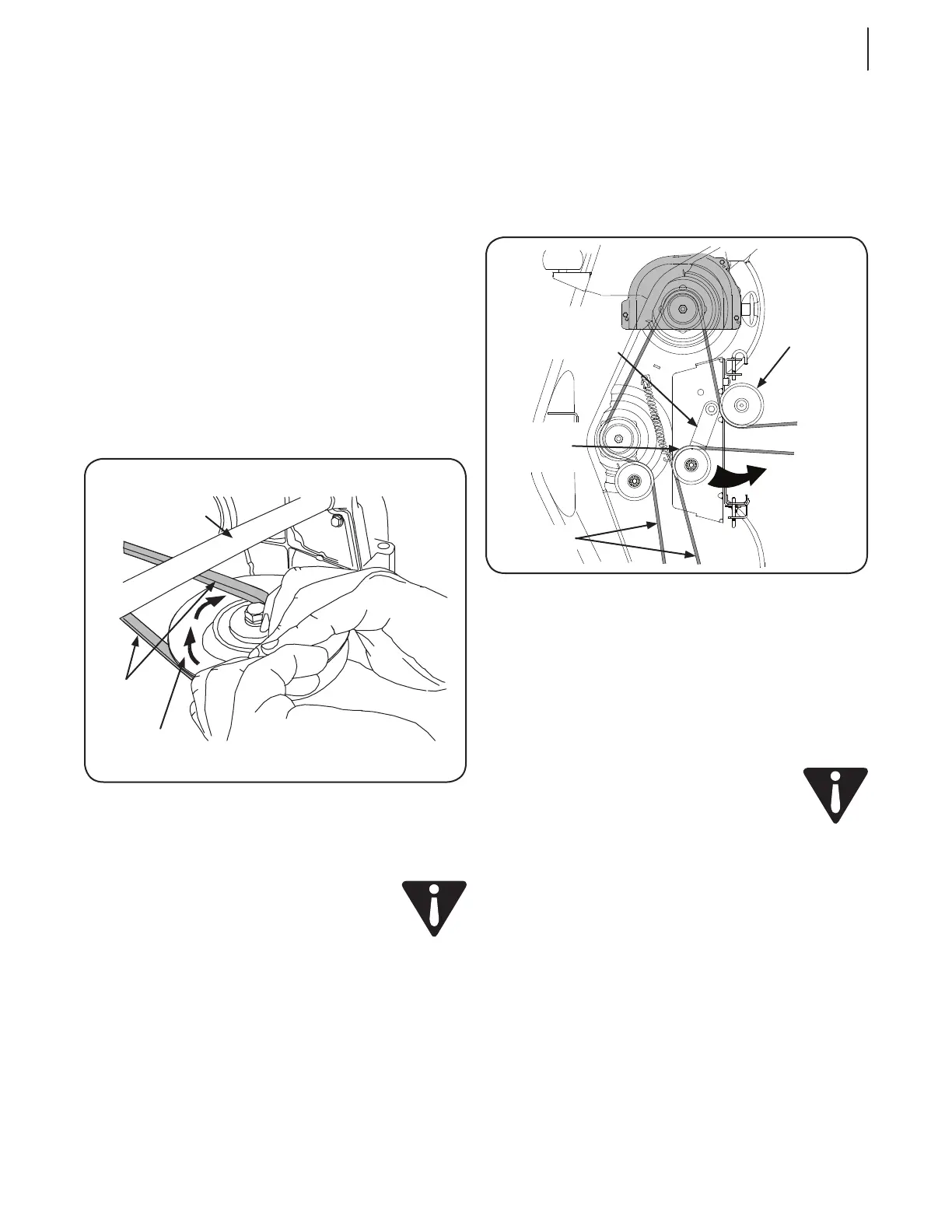

Du milieu du tracteur, faites pivoter le support de la poulie 2.
de tension et la poulie de tension mobile vers l’arrière
pour l’éloigner suffisamment de l’arrière de la courroie
trapézoïdale et pouvoir ainsi dégager la courroie de la
poulie de tension. Voir la Figure 7-4.
Courroie
trapézoïdale
Tirez la
poulie de
tension vers
l’arrière
Poulie de
tension
mobile
Poulie de
tension
fixe
Support de
la poulie de
tension
De l’arrière et par le dessous du tracteur, dégagez la courroie de 3.
la poulie de la prise de force sur la base du moteur.
Dégagement de la courroie de la poulie de la prise de force
Utilisez la manette de relevage du plateau de coupe pour 1.
relever celui-ci à la position la plus haute qui procure la
position la plus horizontale de la courroie entre les poulies
de tension du plateau de coupe et la poulie de la prise de
force à la base du moteur.
Placez-vous derrière le tracteur face à l’avant et prenez la 2.
courroie, sous le tracteur, à l’avant de la poulie de la prise
de force.
AVERTISSEMENT : Faites très attention de ne pas
vous pincer les doigts en dégageant la courroie de la
poulie de la prise de force.
Abaissez le côté gauche de la courroie vers l’arrière tout 3.
en tournant manuellement la poulie de la prise de force
vers la droite jusqu’à ce que la courroie sorte de la gorge
inférieure de la poulie.
REMARQUE : Si vous tirez sur le côté droit de la courroie, la
poulie va tourner vers la gauche.
Tenez la courroie et continuez à tourner la poulie de la prise 4.
de force jusqu’à ce que la courroie soit complètement
dégagée de la poulie. Voir la Figure 7-5.
Abaissez le plateau de coupe au sol avec la manette de relevage 5.
du plateau.
Localisez les goupilles de soutien de droite et de gauche du 6.
plateau de coupe de chaque côté du plateau de coupe.
Sortez les goupilles et bloquez-les à la position non
engagée pour dégager les bras de relevage droit et gauche
du plateau de coupe. Voir la Figure 7-6.
Redressez les bras de relevage pour les dégager des fentes du 7.
support en relevant la manette de relevage à sa position la
plus haute. Voir la Figure 7-6.
Poulie de la
prise de force
Courroie
de la prise
de force
Tube de
transmission
Figure 7-5
Figure 7-4
30 Se c t i o n 7— Se r v i c e
