D-Link DAP-2690 - Page 43

DAP-2690 Install Guide 43

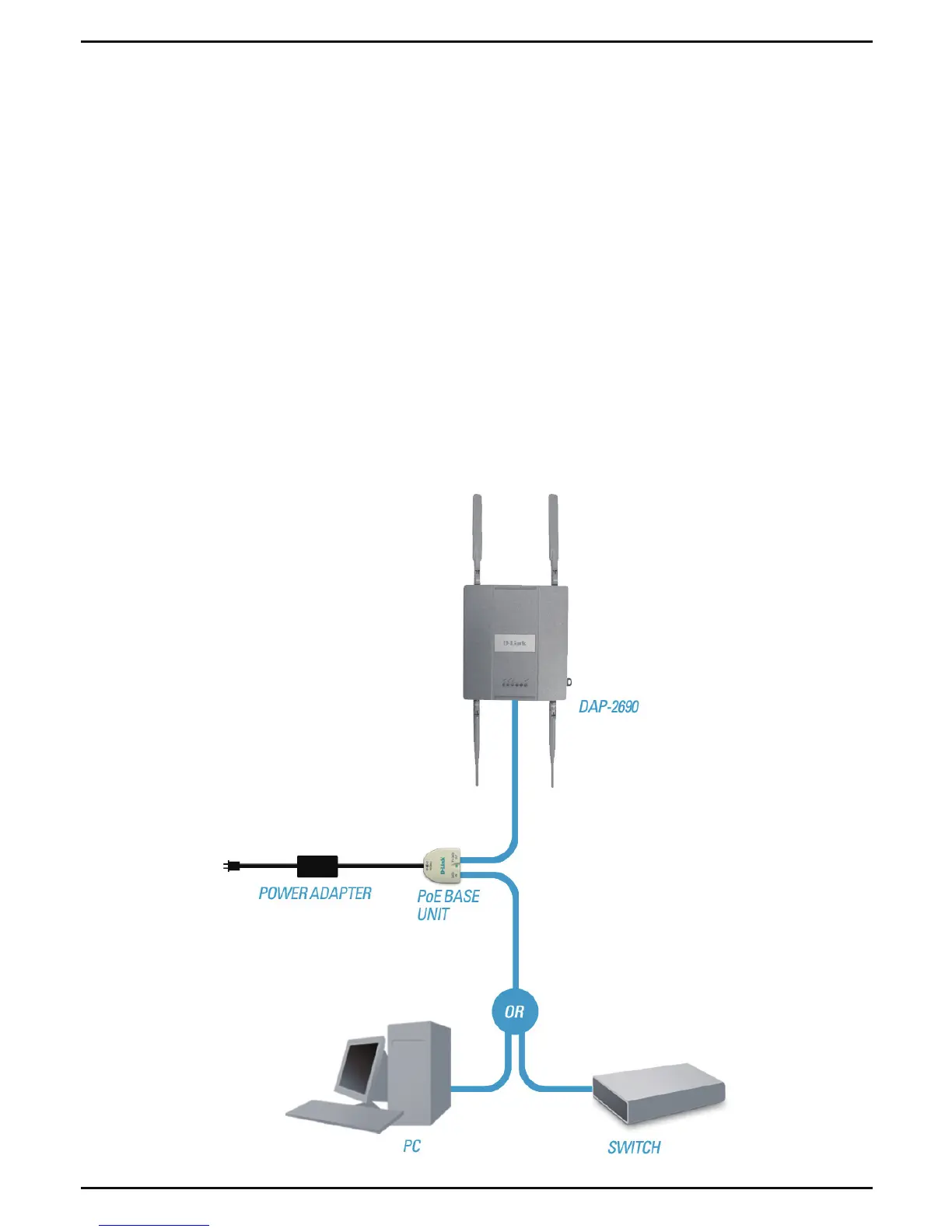

Método 2
1. Conecte uma extremidade de um cabo Ethernet na porta Data In da
unidade de base PoE e a outra extremidade a uma porta do switch,
roteador ou computador.
2. Conecte uma extremidade de um cabo Ethernet na porta P+Data Out
na unidade de base PoE e a outra extremidade na porta LAN (PoE) do
Access Point DAP-2690.
3. Utilize o adaptador de alimentação fornecido. Conecte a fonte de
alimentação no Power In do adaptador PoE.
4. Conecte o cabo de alimentação a fonte de alimentação e conecte a
outra extremidade a uma tomada elétrica.
