D-Link DES-1018P Quick Installation Guide

11
FRANÇAIS
C
Voyants LAN
Gigabit SFP
Indique la liaison/
activité/vitesse des
périphériques Ethernet
de liaison montante
comme les ordinateurs,
les commutateurs et les
concentrateurs
D Ports PoE (1-8)
Ces ports prennent en
charge la norme PoE
(alimentation électrique
par câble Ethernet)
E
Ports 10/100
Mbits/s (9-16)
Connexion aux
périphériques Ethernet
F
Ports LAN
Gigabit RJ-45
Connexion aux
périphériques Ethernet
de liaison montante
comme les ordinateurs,
les commutateurs et les
concentrateurs
G
Ports LAN
Gigabit SFP
Connexion aux
périphériques Ethernet
de liaison montante
comme les ordinateurs,
les commutateurs et les
concentrateurs
H
Fente pour
verrou
Kensington
Insérez un verrou
Kensington pour
sécuriser le matériel
I Entrée de la terre
Branchez un l
pour connecter le
commutateur à la terre
J
Entrée du
dispositif
de retenue
du cordon
d'alimentation
Se connecte au dispositif
de retenue du cordon
d'alimentation
K
Entrée du cordon
d'alimentation
Permet de connecter le
cordon d'alimentation
Voyants d'état et voyants des ports Ethernet
Le tableau suivant répertorie le nom, la
couleur, l'état et la description de chaque
voyant du périphérique.
Voyant lumineux Couleur État Description
Alimentation Vert
Reste
allumé
Allumé
Éteint Non alimenté
À Propos de ce Guide
Ce guide fournit des instructions qui vous
aideront à congurer étape par étape votre
DES-1018P de D-Link. Notez que le modèle
que vous avez acheté peut légèrement différer
de celui illustré sur les gures.
Le DES-1018P de D-Link est un commutateur
non géré capable d’alimenter des périphériques
PoE (Power over Ethernet = alimentation
électrique par câble Ethernet) comme les
caméras réseau. Le DES-1018P possède 16
ports fonctionnant à 10/100 Mbits/s, dont 8
ports PoE (Ports 1 à 8). Il dispose également
de 2 ports 10/100/ 1000BASE-T/SFP
combinés, ce qui est idéal pour la mise à
niveau des réseaux domestiques et de petite
entreprise ayant des budgets limités.

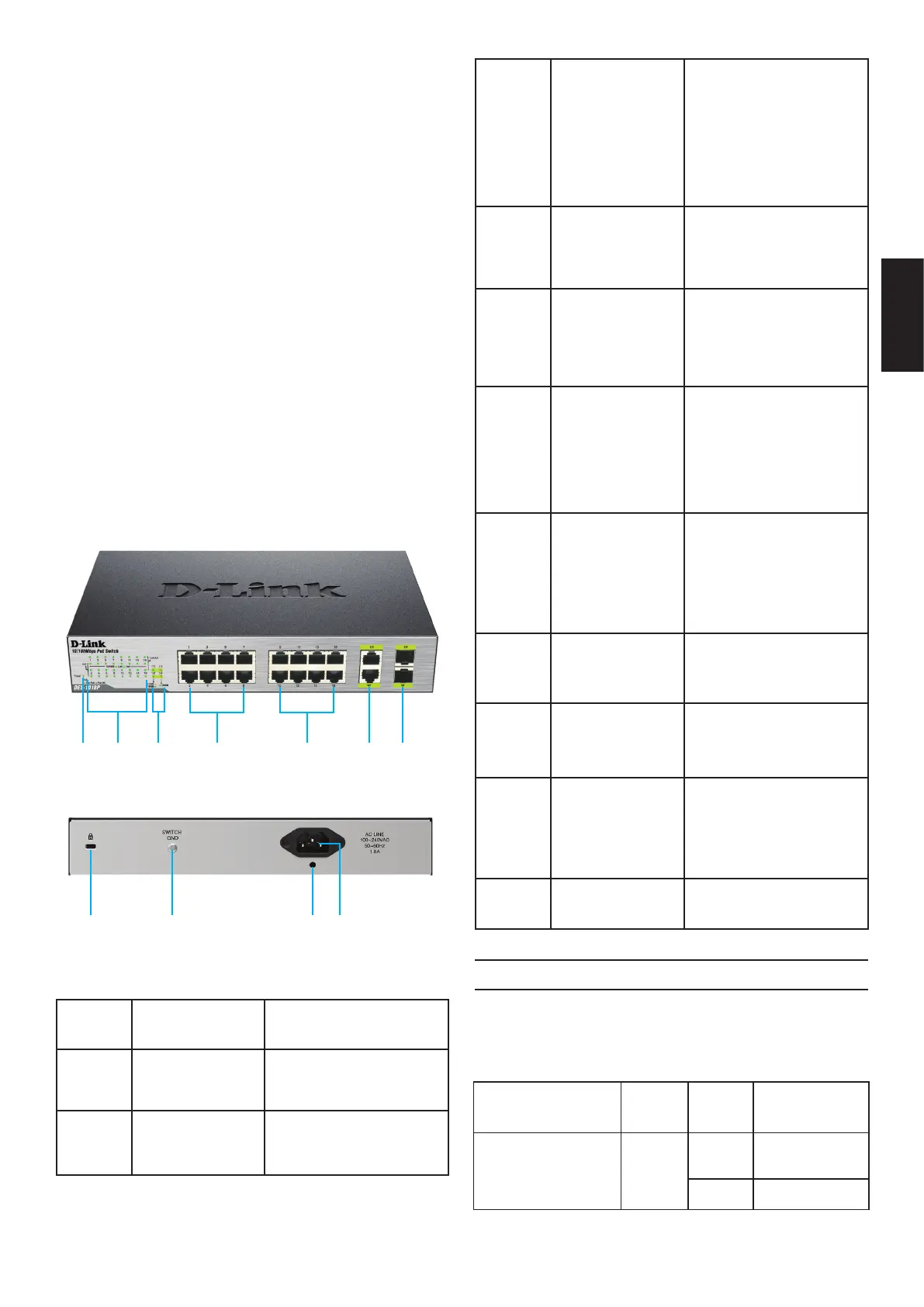

Présentation du produit
Figure 1. Façade
Figure 2. Panneau arrière
Élément Composant Description
A
Voyant
d'alimentation
Indique si le
commutateur est sous
tension
B
Voyants Liaison/
Activité et PoE
Indique les états de
liaison/activité et de
l'alimentation PoE
A B C D E F G
H I J K
