D-Link DES-1018P Quick Installation Guide

6
DEUTSCH
D PoE Ports (1-8)
Diese Ports unterstützen
PoE (Power over
Ethernet)
E
10/100 Mbit/s Ports
(9-16)
Anschluss an Ethernet-
Geräte
F
Gigabit LAN RJ-45
Ports
Für den Anschluss von
Ethernet-Geräten mit
Uplink-Datenuss wie
Computer, Switches und
Hubs
G
Gigabit LAN SFP
Ports
Für den Anschluss von
Ethernet-Geräten mit
Uplink-Datenuss wie
Computer, Switches und
Hubs
H Kensington (Eingang)
Zum Schutz der
Hardware mit einem
Kensington-Schloss
I Erde (Eingang)
Erdungsanschluss für
den Switch
J
Eingang für
Netzkabelhalterung
Zum Anschluss an den
Netzkabelhalter
K Netzkabeleingang
Zum Anschluss des
Netzkabels
Status-LEDs und Ethernet-Port-LEDs
In der folgenden Tabelle sind Name, Farbe,
Status und Beschreibung für jede Geräte-LED
aufgeführt.
LED Farbe Status Beschreibung
Strom Grün
Leuchtet
durchgehend
Strom ein
Aus Strom aus
Link/Aktivität/
Geschw.
10/100/1000
BASE-T/
SFP Ports
(Ports 17 bis
18)
Grün
Leuchtet
durchgehend
Sichere Verbindung
zu einem 1000
Mbit/s Ethernet-
Gerät aufgebaut.
Blinkt
Der Port empfängt
oder überträgt
Daten.
Gelb
Leuchtet
durchgehend
Sichere Verbindung
zu einem 10/100
Mbit/s Ethernet-
Gerät.
Blinkt
Der Port empfängt
oder überträgt
Daten.
Aus Aus Keine Verbindung
Informationen zum Handbuch
Dieses Handbuch enthält schrittweise
durchzuführende Anleitungen zum Einrichten
Ihres DES-1018P von D-Link. Beachten
Sie, dass Ihr Modell sich möglicherweise
geringfügig von den Abbildungen unterscheidet.
Bei dem DES-1018P von D-Link handelt es sich
um einen so genannten Unmanaged Switch,
der in der Lage ist, Power over Ethernet (PoE)
Geräte, wie Netzwerkkameras, mit Strom zu
versorgen. Der DES-1018P verfügt über 16
Ports mit einer Leistungskapazität von 10/100
Mbit/s. 8 Ports unterstützen PoE (Ports 1 bis 8).
Er weist darüber hinaus 2 10/100/1000BASE-T/
SFP Combo Ports auf, ideal für Upgrades von
Heimnetzen und Netzwerken kleiner Büros mit
limitierten Budgets.

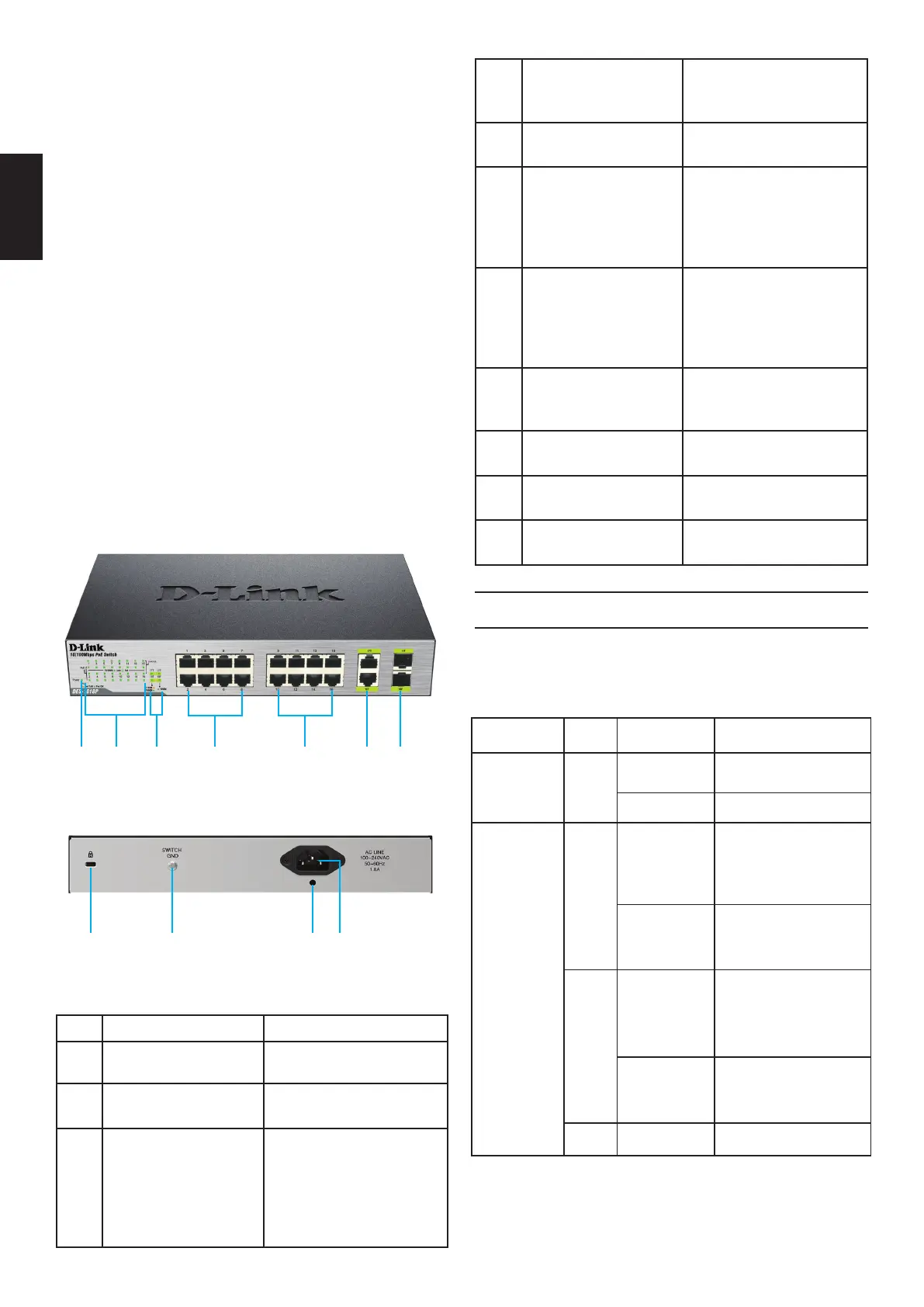

Produktübersicht
Abbildung 1. Vorderseite
Abbildung 2. Rückseite
Ref. Teil Beschreibung
A LED-Betriebsanzeige
Zeigt an, dass der
Switch eingeschaltet ist.
B Link/Act & PoE LEDs
Zeigt Link/Aktivität und
PoE-Leistungsstatus an
C
Gigabit LAN SFP
LEDs
Zeigt Link/Aktivität/
Geschwindigkeit für
Ethernet-Geräte mit
Uplink-Datenuss wie
Computer, Switches und
Hubs an.
A B C D E F G
H I J K
