8
DEUTSCH

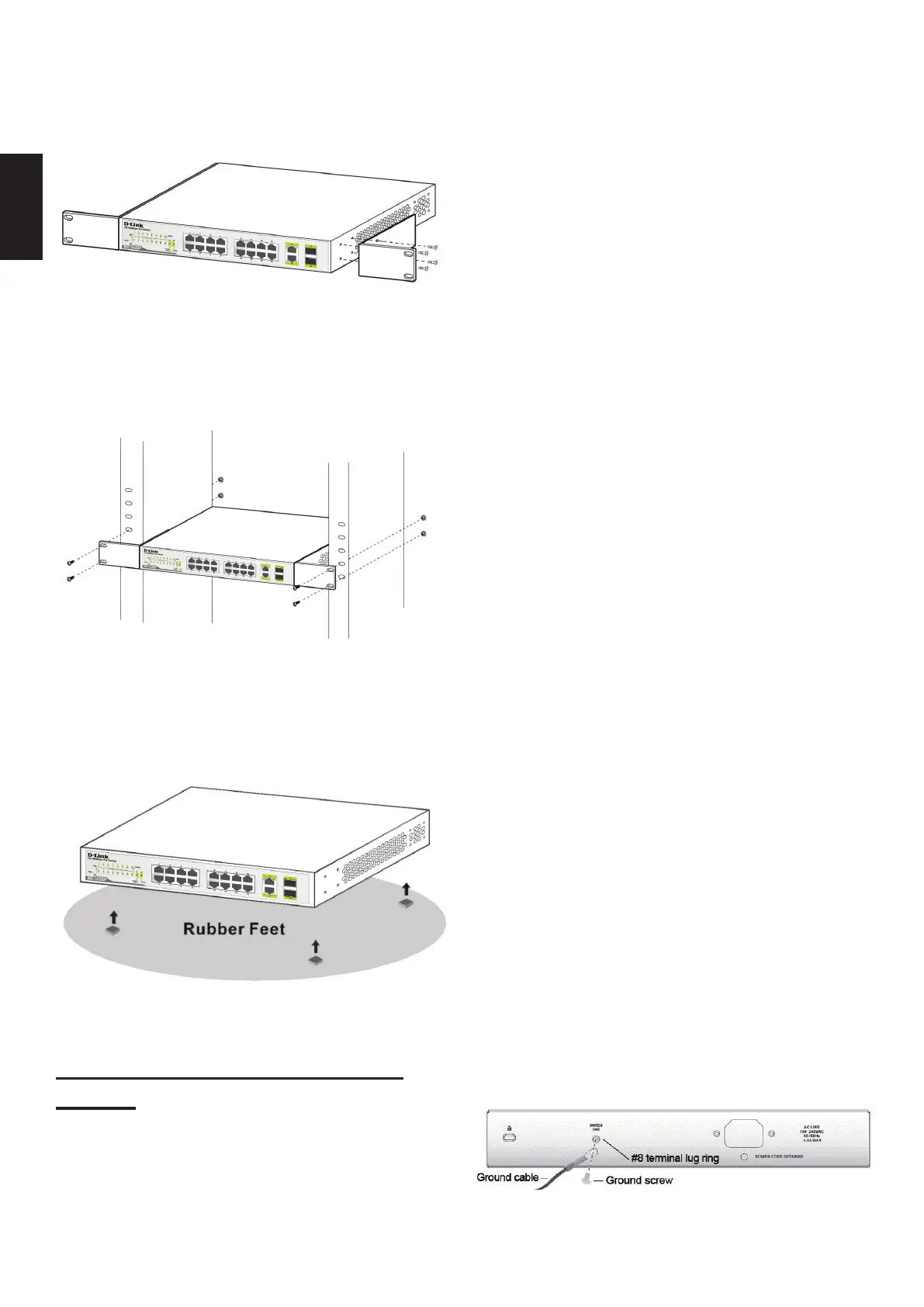

1. Bringen Sie die Halterungen an den
beiden Seiten des Gehäuses an, wie in
Abbildung 3 gezeigt, und fixieren Sie sie
mit den mitgelieferten Schrauben.
Abbildung 3. Halterungen
2. Befestigen Sie das Gerät mithilfe der
mit dem Rack gelieferten Schrauben im
Geräterack (siehe Abbildung 4).
Abbildung 4. Montage im Rack
3. Bringen Sie die mitgelieferten
Gummistützfüße auf der Unterseite des
DES-1018P an.
Abbildung 5. Anbringen der Gummistützfüße
Schritt 3 - Masse/Erdung des
Switch
In diesem Abschnitt wird beschrieben, wie
Sie den Switch erden. Sie müssen diesen
Vorgang durchgeführt haben, bevor Sie Ihren
Switch einschalten.
Erforderliche Werkzeuge
• Erdungsschrauben (Teil des
Zubehörsatzes): eine M4 x 6 mm
Linsenkopfschraube
• Erdungskabel (nicht Teil des
Zubehörsatzes): Das Erdungskabel
sollte den lokalen und nationalen
Installationserfordernissen und Normen
entsprechen. Je nach Stromzufuhr und
System ist für die Installation ein 12 bis
6 Kupferleiter dem AWG (amerikanischer
Standard für den Kabelquerschnitt)
entsprechend erforderlich. Es wird die im
Handel erhältliche 6 AWG Drahtstärke
empfohlen. Die Länge des Kabels
hängt von der Nähe des Switch zu den
entsprechenden Erdungseinrichtungen ab.
• Ein Schraubendreher (nicht Teil des
Zubehörsatzes)
Anhand der folgenden Schritte können Sie den
Switch an eine Masseverbindung/Schutzerdung
anschließen:
1. Vergewissern Sie sich, dass das System
ausgeschaltet ist.
2. Verwenden Sie das Erdungskabel und
setzen Sie den #8 Ringkabelschuh auf die
Erdungsschraubenöffnung.
3. Setzen Sie die Erdungsschraube in die
Erdungsschraubenöffnung.
4. Ziehen Sie die Erdungsschraube mithilfe
eines Schraubendrehers fest, um das
Erdungskabel am Switch zu befestigen.
5. Bringen Sie den Ringkabelschuh am
anderen Ende des Erdungskabels an einen
entsprechenden Erdungsbolzen oder Bolzen
an einem Rack an, wo der Switch installiert ist.
6. Stellen Sie sicher, dass die Verbindungen
am Erdungsanschluss am Switch und Rack
sicher und fest angebracht sind.
Abbildung 6. Anschluss eines Erdungskabels
