Elemento Característica Descripción
A Panel LCD Se utiliza para mostrar el estado y los
mensajes de funcionamiento.
B Teclado Estas teclas se utilizan junto con los
mensajes en el panel LCD.
C Indicadores LED LED de alimentación (superior): Indica
que el cortafuegos NetDefend UTM está
encendido.
LED del sistema (inferior): Indica el estado
del sistema del cortafuegos NetDefend UTM
D Puerto de la
consola
Se utiliza para acceder a la interfaz de la
línea de comandos (CLI) del NetDefendOS
a través del cable RS232.
E Puertos USB (2) Reservados para utilizar en el futuro.
F Puertos Ethernet
de 10/100/1.000
Mbps*
Los números asignados para los puertos
son de 5 a 10 (de izquierda a derecha).
G Puertos Ethernet
de 10/100/1.000
Mbps* (DFL-2560)
Los números asignados para los puertos
son de 1 a 4 (de izquierda a derecha).
1.000 Mbps
Puerto SFP*
(DFL-2560G)
Tabla 3. Descripciones del panel frontal del DFL-2560/
DFL-2560G
* Puertos Gigabit Ethernet congurables con sensor
automático dúplex y MDI/MDIX automático. Al congurar
uno de los puertos, haga referencia al nombre de la
interfaz que corresponda a la ubicación del puerto.
Para ver los vínculos del nombre de la interfaz
predeterminada para cada puerto Ethernet, consulte la
Tabla 4 “Asignación de interfaz predeterminada”.
Los indicadores LED del dispositivo muestran
información acerca del estado actual del
dispositivo. Cuando el dispositivo está
encendido, el LED DE ALIMENTACIÓN
cambia de apagado a verde continuo y el LED
DEL SISTEMA cambia de apagado a verde
continuo. El inicio tarda aproximadamente un
minuto en completarse. Los indicadores LED
de Ethernet muestran el estado de cada puerto
Ethernet. La Tabla 5 enumera el nombre, el
color, el estado y la descripción de cada LED
del dispositivo.
Nota: si desea desactivar y activar de nuevo
el dispositivo, se recomienda esperar unos
segundos entre apagarlo y volver a encenderlo.
Nombre Color Estado - Descripción
Alimentación Verde Luz apagada - El dispositivo
está apagado.
Verde continuo - El dispositivo
está encendido.
Sistema Verde/
Naranja
Luz apagada - El dispositivo
está apagado o se está
iniciando.
Verde continuo - El sistema
funciona normalmente.
Naranja continuo - Fallo del
sistema o bloqueo de licencia.
Estado de
transmisión/
recepción
Verde Luz apagada - No existe
conexión.
Verde continuo - Existe
conexión.
Verde parpadeante - El puerto
está enviando o recibiendo
datos.
Velocidad de la
CONEXIÓN
Verde/
Naranja
Luz apagada - El puerto
funciona a 10 Mbps.
Verde continuo - El puerto
está funcionando a 100 Mbps.
Naranja continuo - El puerto
está funcionando a 1.000 Mbps.
Conexión y
transmisión/
recepción para
puerto SFP
(Sólo DFL-2560G)
Naranja Luz apagada - No existe
conexión.
Naranja continuo - Existe
conexión y está funcionando a
1.000 Mbps.
Naranja parpadeante - El
puerto está enviando o
recibiendo datos.

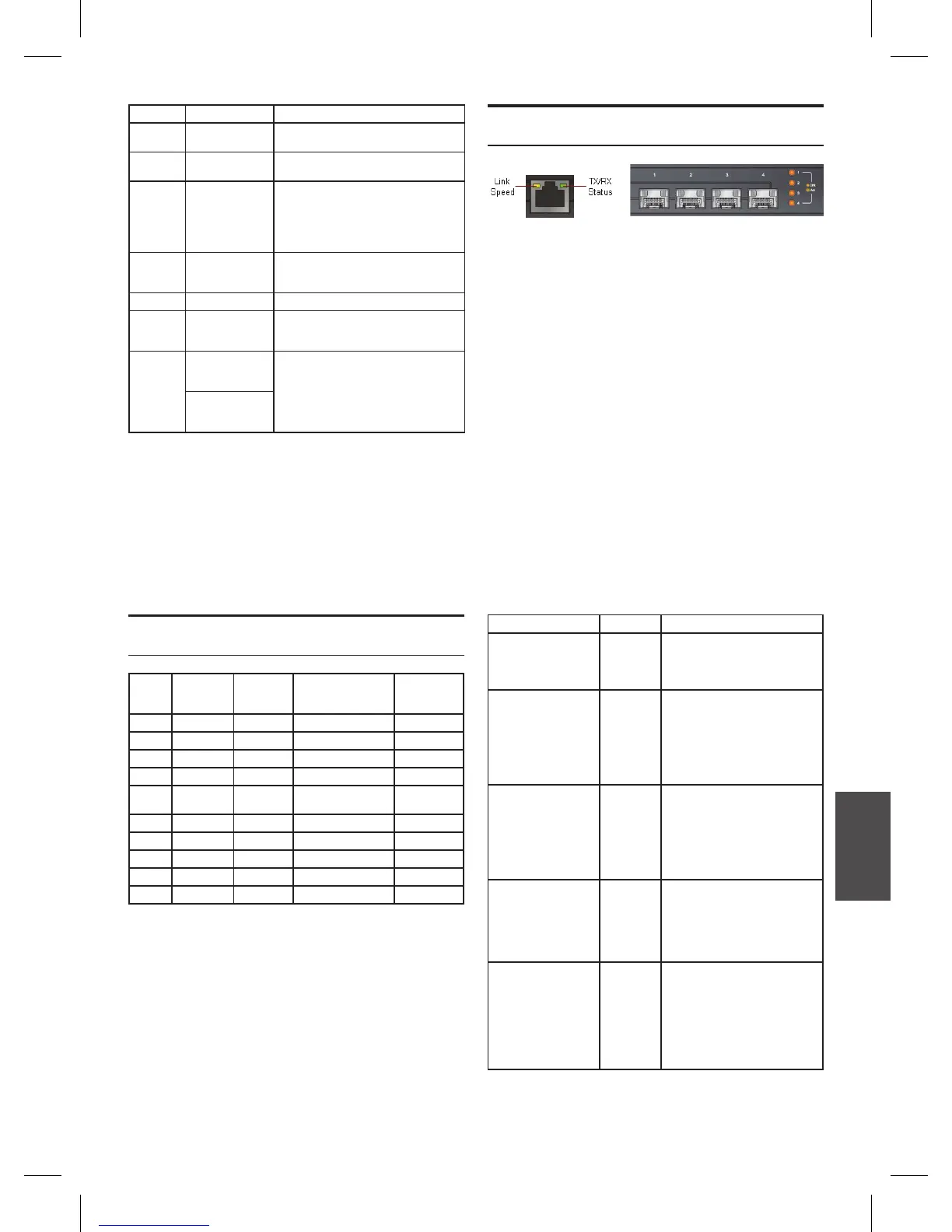

Figura 3. Indicadores
LED de puerto
Ethernet RJ-45
Figura 4. Indicadores LED
de puerto Ethernet SFP
(Sólo DFL-2560G)
Tabla 5. Descripciones del LED de estado del
dispositivo
Puerto
Nombre
de interfaz
Tipo de
interfaz Dirección IP
Basada en
la web
Gestión
1 DMZ1 IP estática 172.17.100.254/24 Desactiv
2 DMZ2 IP estática 172.17.110.254/24 Desactiv
3 DMZ3 IP estática 172.17.120.254/24 Desactiv
4 DMZ4 IP estática 172.17.130.254/24 Desactiv
5 WAN1 Cliente
DHCP
N/D Desactiv
6 WAN2 IP estática 192.168.120.254/24 Desactiv
7 LAN1 IP estática 192.168.10.1/24 Activado
8 LAN2 IP estática 192.168.20.1/24 Desactiv
9 LAN3 IP estática 192.168.30.1/24 Desactiv
10 LAN4 IP estática 192.168.40.1/24 Desactiv
Tabla 4. Asignación de interfaz predeterminada
Nota: los cortafuegos D-Link NetDefend
sólo permiten el acceso de la interfaz gráca
de usuario a la web desde el puerto LAN1
predeterminado por motivos de seguridad. Esto
signica que el acceso de la interfaz gráca
de usuario a la web sólo está permitido en el
puerto Nº 7 de la placa central predeterminada
para DFL-2560/DFL2560G.
Parámetros de interfaz predeterminados de
DFL-2560/DFL-2560G
Indicadores LED de estado del dispositivo e
indicadores LED de puerto Ethernet
