Congurazione iniziale
Il software NetDefendOS è preinstallato sul
dispositivo DFL-1660/DFL-2560/DFL-2560G.
All'accensione il dispositivo è pronto per
essere congurato. Il dispositivo prevede una
congurazione predenita che ne consente
il primo utilizzo, tuttavia è necessario speci-
care ulteriori impostazioni di congurazione a
seconda dei requisiti specici della rete.
Utilizzo dell'interfaccia utente Web
Per utilizzare l'interfaccia utente Web, la workstation
da cui si gestisce il dispositivo deve appartenere
inizialmente alla stessa subnet del dispositivo.
Per accedere al dispositivo tramite l'interfaccia
utente Web:
1. Utilizzare un cavo Ethernet per collegare la
workstation alla porta LAN1. La porta LAN1
del dispositivo DFL-1660 è preallocata per
la porta contrassegnata con 4.
Pe il dispositivo DFL-2560/2560G, la porta
LAN1 è preallocata alla porta contrasse-
gnata con 7.
2. Vericare che la workstation sia congurata
con un indirizzo IP statico nella subnet
192.168.10.0/24.
Nota: disabilitare il software per il blocco
dei popup oppure aggiungere l'indirizzo IP
di gestione https://192.168.10.1 all'elenco
degli indirizzi consentiti dal software per il
blocco dei popup.
3. Avviare il browser, quindi immettere l'indi-
rizzo IP per l'interfaccia LAN1, quindi
premere Invio. (L'indirizzo IP predenito è
https://192.168.10.1)
Nota: il dispositivo DFL-1660/DFL-2560/
DFL-2560G consente di stabilire connessioni
HTTP o HTTPS protette da qualsiasi host di
gestione. Tuttavia, per motivi di sicurezza, per
impostazione predenita, è consentita solo
Figura 10. Indirizzo del browser
Browser Versione
Microsoft Internet
Explorer
6.0 o
successiva
Mozilla Firefox 1.0 o
successiva
Netscape Navigator 8.0 o
successiva
Tabella 7. Compatibilità dei browser
Collegamento del dispositivo in rete
In questa sezione vengono fornite informazioni
di base sul collegamento sico del rewall
NetDefend a una rete. Nell'esempio seguente
viene utilizzato il dispositivo DFL-2560.
Attenersi alla procedura seguente per collegare
il rewall come illustrato nella Figura 9.
1. Collegare con un cavo RJ-45 la porta
contrassegnata con 1 al router esterno. La
porta 5 è preallocata al segmento di rete
WAN1.
2. Collegare con un cavo RJ-45 la porta
contrassegnata con 1 a uno switch nel
segmento di rete DMZ1.
3. Collegare con un cavo RJ-45 la porta
contrassegnata con 7 a uno switch nel
segmento di rete LAN1.
4. Collegare un cavo RS-232 dalla porta della
console ad un computer per l'accesso di
gestione CLI (Command Line Interface).

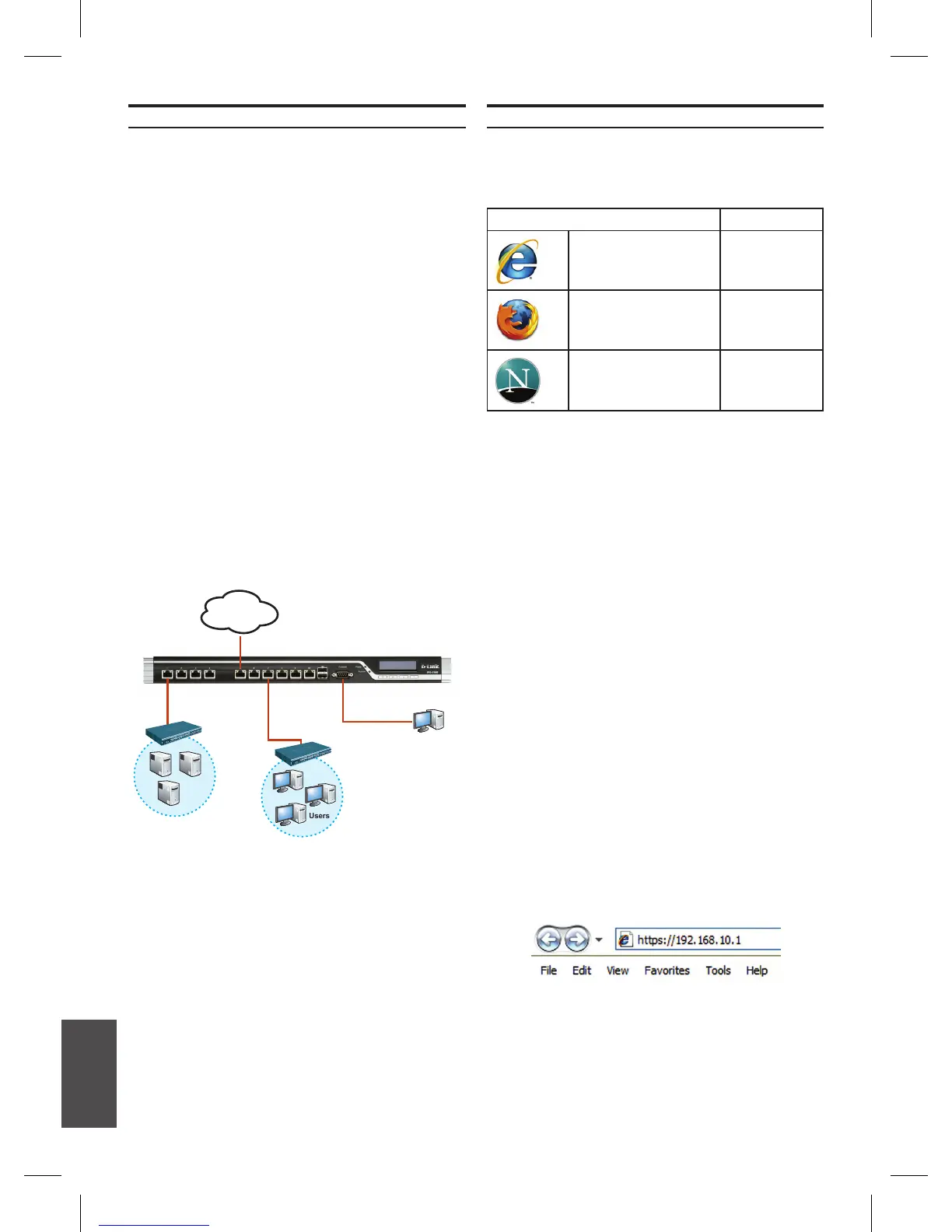

Figura 9. Esempio di cablaggio di base
Console
WAN1
DMZ
LAN1
Internet
Users
Server
Fram
