Acerca de esta guía
Esta guía contiene instrucciones paso a paso
para congurar el cortafuegos del D-Link
DFL-1660/DFL-2560/DFL-2560G. Tenga en
cuenta que el modelo que ha adquirido puede
tener un aspecto ligeramente diferente al
mostrado en las ilustraciones.
Desempaquetado del producto
Abra la caja del envío y desempaquete su
contenido con cuidado. Consulte la información
contenida en la lista siguiente para asegurarse
de que están presentes todos los artículos y
que no están dañados. Si falta algún artículo
o está dañado, póngase en contacto con su
proveedor local de D-Link para que lo reponga.
- Un (1) cortafuegos DFL-1660 o DFL-2560(G)
NetDefend UTM
- Un (1) cable de alimentación
- Un (1) cable para consola
(RS232)
- Un (1) cable Ethernet (CAT5 UTP/directo)
- Un (1) cable Ethernet (CAT5 UTP/ cruce)
- Un (1) CD de referencia
(Contiene documentación en formato PDF)
- Dos (2) soportes de montaje en estante
- [Opcional] Una (1) suscripción IPS durante
12 meses con identicador SKU sólo para
conjunto de servicios UTM
- [Opcional] Una (1) suscripción a antivirus
durante 12 meses con identicador SKU sólo
para conjunto de servicios UTM
- [Opcional] Una (1) suscripción a ltrado de
contenidos Web con identicador SKU sólo
para conjunto de servicios UTM
Descripción general del
producto

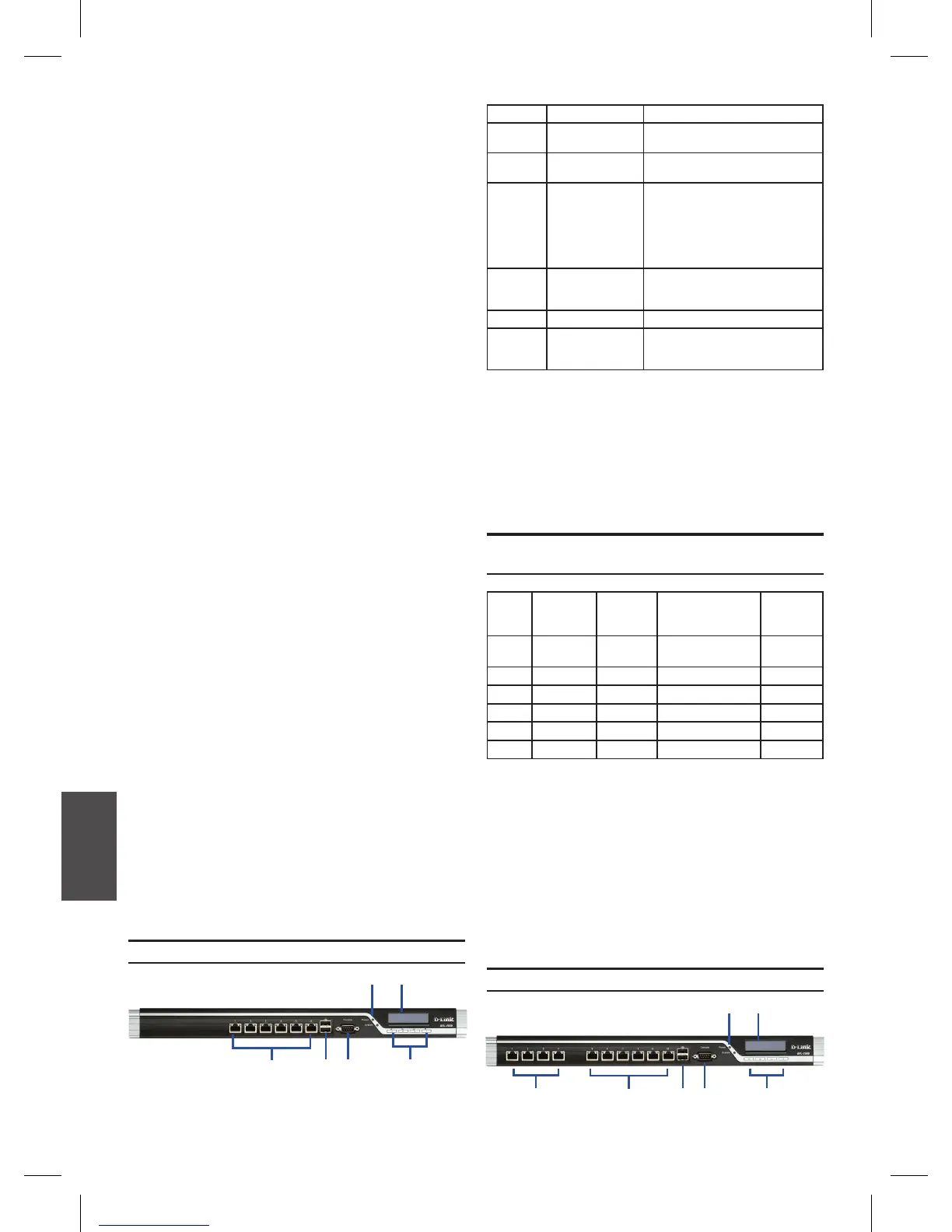

Panel frontal - DFL-1660
Figura 1. Panel frontal del DFL-1660
BF DE
A
C
Panel frontal - DFL-2560 y DFL-2560G
BG F DE
A
C
Figura 2. Panel frontal del DFL-2560/DFL-2560G
Elemento Característica Descripción
A Panel LCD Se utiliza para mostrar el estado y los
mensajes de funcionamiento.
B Teclado Estas teclas se utilizan junto con los
mensajes en el panel LCD.
C Indicadores LED LED de alimentación (superior):
Indica que el cortafuegos NetDefend
UTM está encendido.
LED del sistema (inferior): Indica el
estado del sistema del cortafuegos
NetDefend UTM
D Puerto de la
consola
Se utiliza para acceder a la interfaz
de la l?ea de comandos (CLI) del
NetDefendOS a trav? del cable RS-232.
E Puertos USB (2) Reservados para utilizar en el futuro.
F 10/100/1000Mbps
Puertos Ethernet*
Los números asignados para los
puertos son de 1 a 6 (de izquierda a
derecha).
Tabla 1. Descripciones del panel frontal del DFL-1660
* Puertos Gigabit Ethernet congurables con sensor
automático dúplex y MDI/MDIX automático. Al congurar
uno de los puertos, haga referencia al nombre de la
interfaz que corresponda a la ubicación del puerto.
Para ver los vínculos del nombre de la interfaz
predeterminada para cada puerto Ethernet, consulte la
Tabla 2 “Asignación de interfaz predeterminada”.
Puerto
Nombre
de interfaz
Tipo de
interfaz Dirección IP
Basada
en la web
Gestión
1 WAN1 Cliente
DHCP
0.0.0.0/0 Desactivar
2 WAN2 IP estática 192.168.120.254/24 Desactivar
3 DMZ IP estática 172.17.100.254/24 Desactivar
4 LAN1 IP estática 192.168.10.1/24 Activado
5 LAN2 IP estática 192.168.20.1/24 Desactivar
6 LAN3 IP estática 192.168.30.1/24 Desactivar
Nota: los cortafuegos D-Link NetDefend sólo
permiten el acceso de la interfaz gráca de
usuario a la web desde el puerto LAN1
predeterminado por motivos de seguridad. Esto
signica que el acceso de la interfaz gráca
de usuario a la web sólo está permitido en el
puerto Nº 4 de la placa central predeterminada
para DFL-1660.
Tabla 2. Asignación de interfaz predeterminada
Parámetros de interfaz predeterminados de
DFL-1660
