D-Link DFL-1660

34  D-Link NetDefend Firewall
ITALIANO
Informazioni sulla guida
La presente guida contiene istruzioni per la
congurazione del rewall D-Link DFL-1660/
DFL-2560/DFL-2560G. Si noti che il modello
acquistato potrebbe essere leggermente
diverso da quello rafgurato nelle illustrazioni.
Disimballo del prodotto
Aprire la confezione e disimballarne il contenuto
prestando particolare attenzione. Vericare
il contenuto sulla base della lista riportata di
seguito per accertarsi che tutti gli articoli siano
presenti e integri. Qualora un articolo risultasse
mancante o danneggiato, chiederne la sostitu-
zione al rivenditore D-Link di zona.
- Un (1) rewall DFL-1660 o DFL-2560(G)
NetDefend UTM
- Un (1) cavo di alimentazione
- Un (1) cavo per connessione tramite console
(RS-232)
- Un (1) cavo Ethernet (UTP/Straight-through CAT5)
- Un (1) cavo Ethernet (UTP/Cross Over CAT5)
- Un (1) CD di riferimento
(Contiene documentazione in formato PDF)
- Due (2) staffe per il montaggio in rack
- [Opzione] Un (1) pacchetto di abbonamento
al servizio IPS della durata di 12 mesi solo
per la SKU del bundle di servizi UTM
- [Opzione] Un (1) pacchetto di abbonamento
al servizio antivirus della durata di 12 mesi
solo per la SKU del bundle di servizi UTM
- [Opzione] Un (1) pacchetto di abbonamento
al servizio di ltro dei contenuti Web della
durata di 12 mesi solo per la SKU del bundle
di servizi UTM
Panoramica sul prodotto

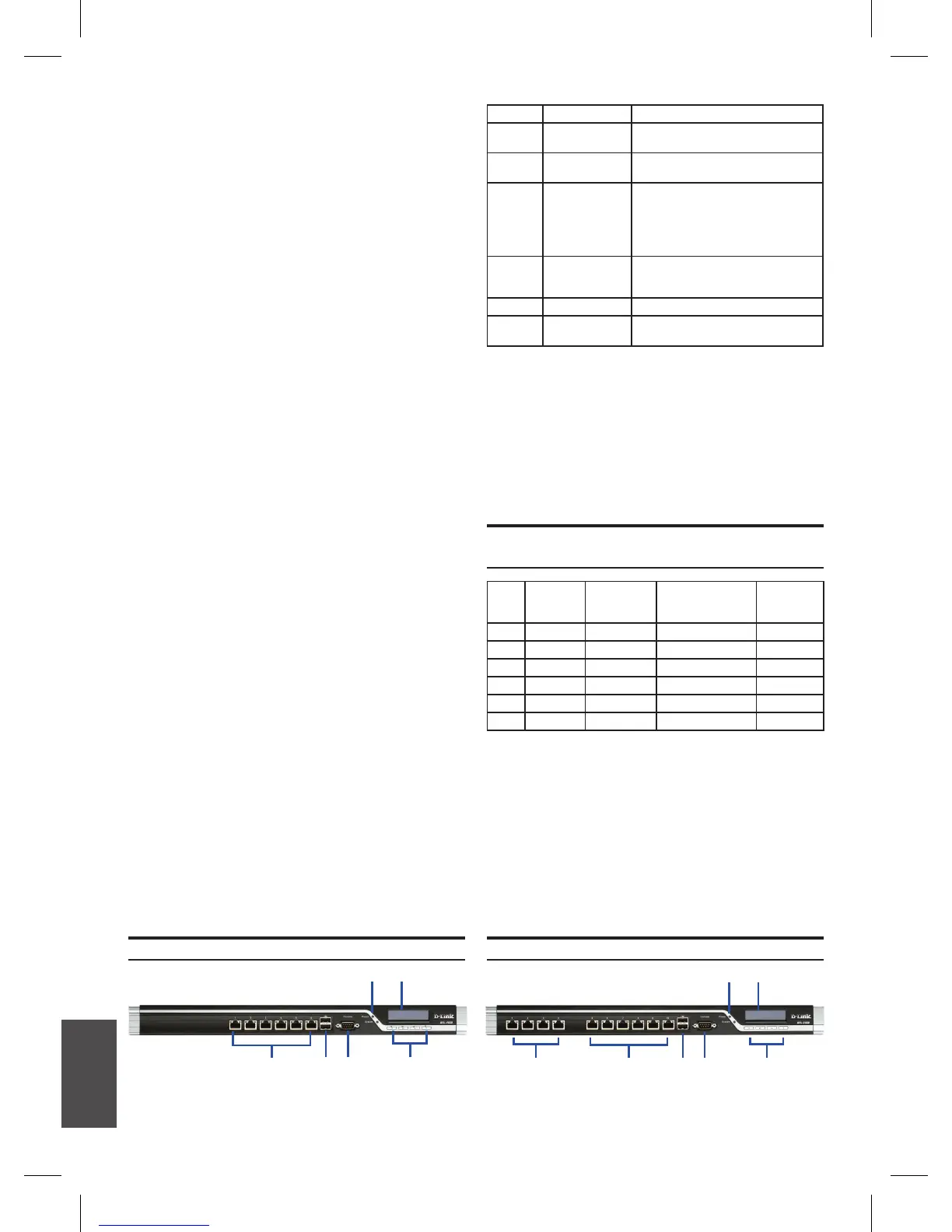

Pannello frontale - DFL-1660
Figura 1. Pannello frontale del dispositivo DFL-1660
BF DE
A
C
Pannello frontale - DFL-2560 e DFL-2560G
BG F DE
A
C
Figura 2. Pannello frontale del dispositivo
DFL-2560/DFL-2560G
Elemento Funzione Descrizione
A Pannello LCD Utilizzato per visualizzare messaggi sul
funzionamento e lo stato
B Tastierino Questi tasti sono utilizzati unitamente ai
messaggi presenti sul pannello LCD.
C LED LED di alimentazione (in alto): indica
lo stato di accensione del rewall
NetDefend UTM.
LED di sistema (in basso): indica lo stato
del sistema del rewall NetDefend UTM.
D Porta per console Utilizzata per accedere all'interfaccia della
riga di comando (CLI) NetDefendOS
tramite cavo RS-232.
E Porte USB (2) Riservate per uso futuro.
F 10/100/1000 Mbps
Porte Ethernet*
I numeri assegnati alle porte sono da 1 a
6 (da sinistra a destra).
Tabella 1. Descrizioni per il pannello frontale del
DFL-1660
* Porte Ethernet Gigabit congurabili con duplex
autosensing e MDI/MDIX automatico. Quando si
congura una delle porte, fare riferimento al nome
d'interfaccia che corrisponde alla posizione della porta.
Per le associazioni dei nomi di interfaccia predeniti per
ciascuna porta Ethernet, vedere la tabella 2 "Assegna-
zione dell'interfaccia predenita".
Porta
Nome
dell'inter-
faccia
Tipo di
interfaccia Indirizzo IP
Basata sul
Web
Gestione
1 WAN1 Client DHCP 0.0.0.0/0 Disabilita
2 WAN2 IP statico 192.168.120.254/24 Disabilita
3 DMZ IP statico 172.17.100.254/24 Disabilita
4 LAN1 IP statico 192.168.10.1/24 Abilitato
5 LAN2 IP statico 192.168.20.1/24 Disabilita
6 LAN3 IP statico 192.168.30.1/24 Disabilita
Nota: per motivi di sicurezza, per impostazione
predenita, i rewall D-Link NetDefend
consentono l'accesso all'interfaccia graca
Web esclusivamente attraverso la porta LAN1.
Questo signica che, per impostazione di
default, per il dispositivo DFL-1660 l'accesso
all'interfaccia graca Web è consentito esclusi-
vamente sulla porta n. 4 del pannello frontale.
Tabella 2. Assegnazione dell'interfaccia di default
Impostazioni predenite dell'interfaccia del
dispositivo DFL-1660
