D-Link DFL-1660

D-Link NetDefend Firewall  35
ITALIANO
Elemento Funzione Descrizione
A Pannello LCD Utilizzato per visualizzare messaggi
sul funzionamento e lo stato
B Tastierino Questi tasti sono utilizzati unitamente
ai messaggi presenti sul pannello LCD.
C LED LED di alimentazione (in alto): indica
lo stato di accensione del rewall
NetDefend UTM.
LED di sistema (in basso): indica
lo stato del sistema del rewall
NetDefend UTM.
D Porta per console Utilizzata per accedere all'interfaccia
della riga di comando (CLI) NetDe-
fendOS tramite cavo RS-232.
E Porte USB (2) Riservate per uso futuro.
F Porte Ethernet
10/100/1000 Mbps*
I numeri assegnati alle porte sono da
5 a 10 (da sinistra a destra).
G Porte Ethernet
10/100/1000 Mbps*
(DFL-2560)
I numeri assegnati alle porte sono da
1 a 4 (da sinistra a destra).
1000 Mbps
Porta SFP*
(DFL-2560G)
Tabella 3. Descrizioni per il pannello frontale del
dispositivo DFL-2560/DFL-2560G
* Porte Ethernet Gigabit congurabili con duplex
autosensing e MDI/MDIX automatico. Quando si
congura una delle porte, fare riferimento al nome
d'interfaccia che corrisponde alla posizione della porta.
Per le associazioni dei nomi di interfaccia predeniti per
ciascuna porta Ethernet, vedere la tabella 4 "Assegna-
zione dell'interfaccia predenita".
I LED di stato del dispositivo forniscono informa-
zioni sullo stato corrente del dispositivo. Quando
il dispositivo è acceso, il LED POWER e il LED
STATUS passano da spento a verde sso.
L'avvio del dispositivo richiede circa un minuto.
I LED Ethernet indicano lo stato di ciascuna
porta Ethernet. Nella tabella 5 sono elencati il
nome, il colore, lo stato e la descrizione di tutti i
LED del dispositivo.
Nota: se si desidera spegnere e riaccendere il
dispositivo, si consiglia di attendere alcuni
secondi tra un'operazione e l'altra.
Nome Colore Stato - Descrizione
Power Verde Spia spenta - Il dispositivo è
spento.
Verde sso - Il dispositivo è
acceso.
System Verde/
Arancione
Spia spenta - Il dispositivo è
spento o in fase di avvio.
Verde sso - Il sistema
funziona normalmente.
Arancione sso - Guasto del
sistema o blocco della licenza.
Stato TX/RX Verde Spia spenta - Collegamento
assente.
Verde sso - Collegamento
presente.
Verde lampeggiante - La porta
invia o riceve dati.
Velocità collega-
mento
Verde/
Arancione
Spia spenta - Il collegamento
è assente o la porta funziona a
10 Mbps.
Verde sso - La porta funziona
a 100 Mbps.
Arancione sso - La porta
funziona a 1000 Mbps.
Collegamento e TX/
RX per porta SFP
(solo DFL-2560G)
Arancione Spia spenta - Collegamento
assente.
Arancione sso - Collega-
mento presente e funzionante a
1000 Mbps.
Arancione lampeggiante - La
porta invia o riceve dati.

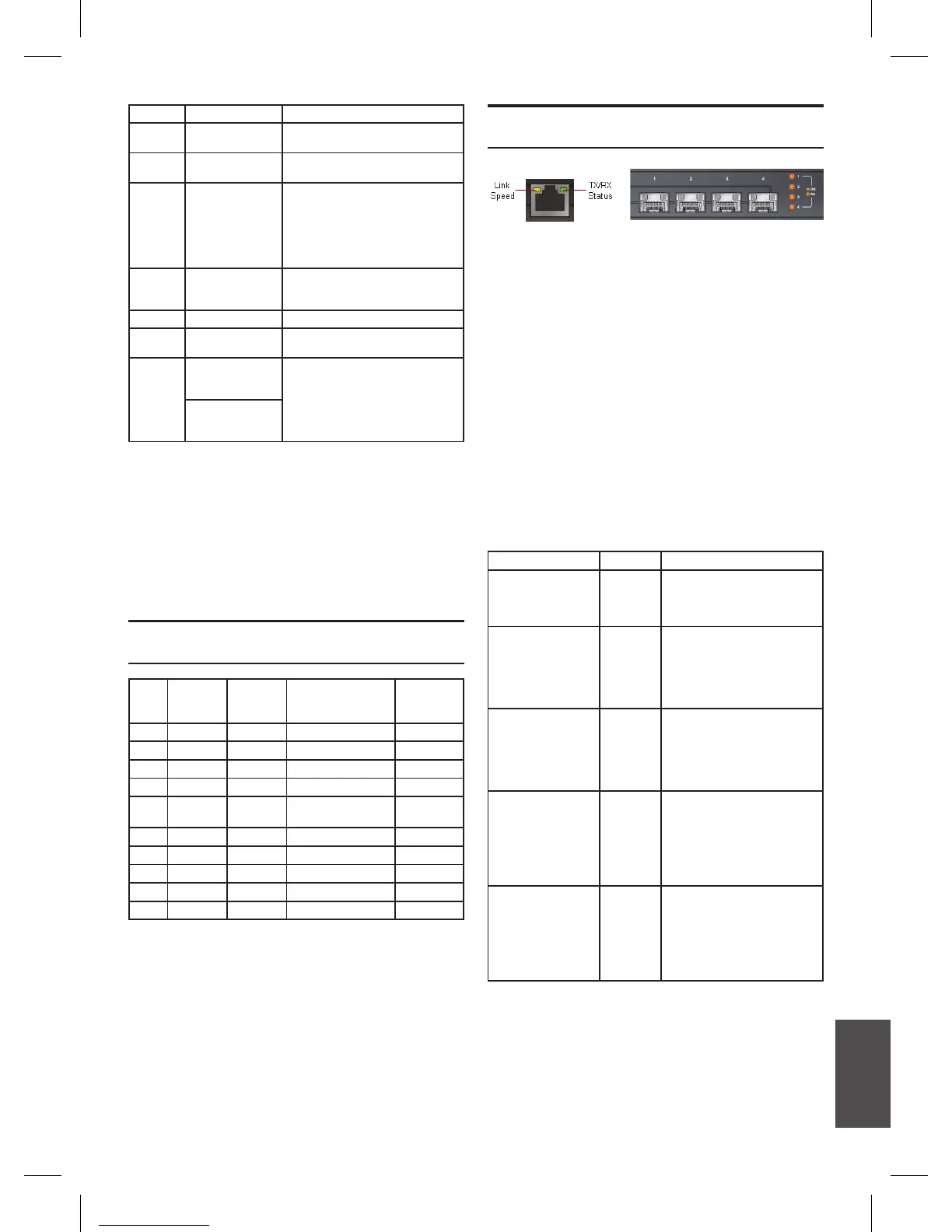

Figura 3. Ethernet
LED della porta
RJ-45
Figura 4. Ethernet
LED della porta SFP
(solo DFL-2560G)
Tabella 5. Descrizione dei LED di stato del
dispositivo
Porta
Nome
dell'inter-
faccia
Tipo di
inter-
faccia Indirizzo IP
Basata sul
Web
Gestione
1 DMZ1 IP statico 172.17.100.254/24 Disabilitato
2 DMZ2 IP statico 172.17.110.254/24 Disabilitato
3 DMZ3 IP statico 172.17.120.254/24 Disabilitato
4 DMZ4 IP statico 172.17.130.254/24 Disabilitato
5 WAN1 Client
DHCP
N/D Disabilitato
6 WAN2 IP statico 192.168.120.254/24 Disabilitato
7 LAN1 IP statico 192.168.10.1/24 Abilitato
8 LAN2 IP statico 192.168.20.1/24 Disabilitato
9 LAN3 IP statico 192.168.30.1/24 Disabilitato
10 LAN4 IP statico 192.168.40.1/24 Disabilitato
Tabella 4. Assegnazione dell'interfaccia di default
Nota: per motivi di sicurezza, per impostazione
predenita, i rewall D-Link NetDefend
consentono l'accesso all'interfaccia graca
Web esclusivamente attraverso la porta LAN1.
Questo signica che, per impostazione di
default, per il dispositivo DFL-2560/DFL-2560G
l'accesso all'interfaccia graca Web è
consentito esclusivamente sulla porta n. 7 del
pannello frontale.
Impostazioni predenite dell'interfaccia di
DFL-2560/DFL-2560G
LED di stato del dispositivo e LED delle
porte Ethernet
