Acerca de esta guía
Esta guía contiene instrucciones paso a paso para
congurar el cortafuegos del D-Link DFL-800/
DFL-860. Tenga en cuenta que el modelo que
ha adquirido puede tener un aspecto ligeramente
diferente al mostrado en las ilustraciones.
Abra la caja y desempaquete su contenido con
cuidado. Consulte la información contenida en
la lista siguiente para asegurarse de que están
presentes todos los artículos y que no están
dañados. Si falta algún artículo o está dañado,
póngase en contacto con su proveedor local de
D-Link para su reposición.
Un (1) cortafuegos NetDefend DFL-800 o -
DFL-860
Un (1) adaptador de alimentación CC de 5 V -
Un (1) cable de consola (cable RS-232) -
Un (1) cable Ethernet (CAT5 UTP/directo) -
Un (1) cable Ethernet (CAT5 UTP/cruce) -
Un (1) CD (CD-ROM que contiene la -
documentación del producto en formato PDF)
Dos (2) soportes de montaje en estante -
Un (1) paquete de suscripción IPS durante 12 -
meses sólo para DFL-860
Un (1) paquete de suscripción a antivirus -
durante 12 meses sólo para DFL-860

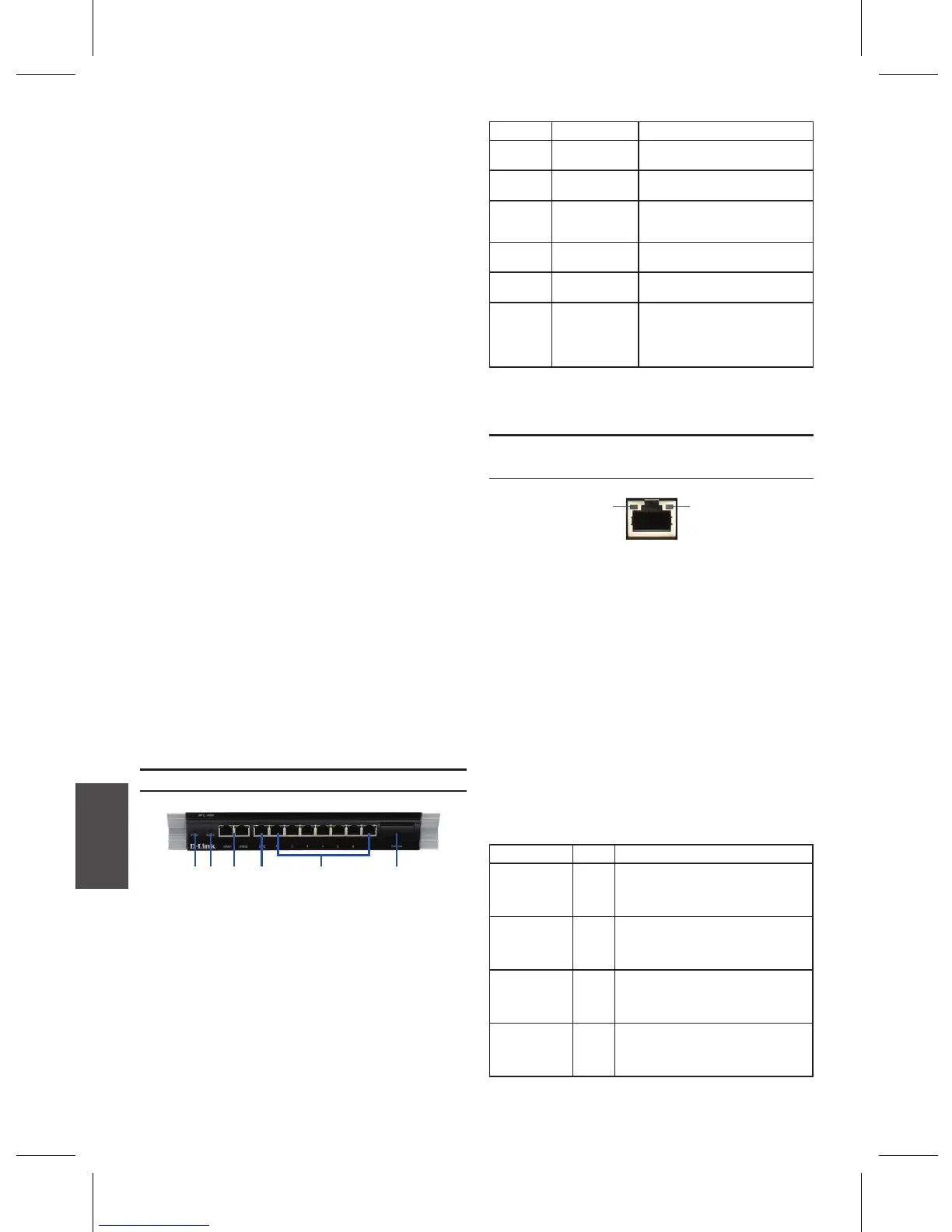

Panel frontal - DFL-800/DFL-860
Elemento Característica Descripción
A LED de
alimentación
Indicación de alimentación del
DFL-800/DFL-860.
B LED del
sistema
Indicación de estado del
sistema del DFL-800/DFL-860.
C Puertos WAN Se utilizan para la conexión de
un cable Ethernet a un módem
por cable o DSL.
D Puerto DMZ Se utiliza para la conexión de un
cable Ethernet a una red DMZ.
E Puertos LAN Se utilizan para la conexión de los
cables Ethernet a la red interna.
F Puerto de
consola
Se conecta al cable de consola
RS-232 que se conecta al PC.
El puerto de la consola está
oculto detrás de un panel que
se puede abrir hacia abajo.
Figura 2. Indicadores LED de puerto Ethernet RJ-45
Figura 1. Panel frontal del DFL-800/DFL-860
Tabla 1. Descripciones del panel frontal del
DFL-800/DFL-860
Los indicadores LED muestran información
acerca del estado actual del dispositivo.
Cuando el dispositivo es encendido, el LED
DE ALIMENTACIÓN y el LED DEL SISTEMA
cambian de apagado a verde continuo. El proceso
de inicio tarda aproximadamente un minuto en
completarse. Los indicadores LED de Ethernet
muestran el estado de cada puerto Ethernet. La
Tabla 2 enumera el nombre, el color, el estado y
la descripción de cada LED del dispositivo.
Nota: si desea desactivar y activar de nuevo
el dispositivo, se recomienda esperar unos
segundos entre el apagado y el encendido.
Nombre Color Estado - Descripción
Alimentación Verde Luz apagada - El dispositivo está
apagado.
Verde continuo - El dispositivo está
encendido.
Sistema Verde Luz apagada - El dispositivo está
apagado o se está iniciando.
Verde continuo - El sistema funciona
normalmente.
Estado de
transmisión/
recepción
Verde Luz apagada - No existe conexión.
Verde continuo - Existe conexión.
Verde parpadeante - El puerto está
enviando o recibiendo datos.
Velocidad de
la CONEXIÓN
Verde Luz apagada - El puerto funciona a
10 Mbps.
Verde continuo - El puerto está
funcionando a 100 Mbps.
Tabla 2. Descripciones de los LED de estado del
dispositivo
Transmisión/
Recepción
Velocidad de
conexión
B FD EA C
Indicadores LED de estado del dispositivo e
indicadores LED de puerto Ethernet
