D-Link DFL-800

26  D-Link NetDefend Firewall
ITALIANO
Informazioni sulla guida
La presente guida contiene istruzioni per la con-
gurazione del rewall D-Link DFL-800/DFL-860.
Si noti che il modello acquistato potrebbe essere
leggermente diverso da quello rafgurato nelle
illustrazioni.
Disimballo del prodotto
Aprire la confezione e disimballarne il contenuto
prestando particolare attenzione. Vericare il
contenuto sulla base della lista riportata di seguito
per accertarsi che tutti gli articoli siano presenti
e integri. Se un articolo manca o è danneggiato,
chiederne la sostituzione al rivenditore D-Link di
zona.
Un (1) dispositivo DFL-800 o DFL-860 -
NetDefend Firewall
Un (1) alimentatore a 5 V -
Un (1) cavo per connessione tramite console -
(cavo RS-232)
Un (1) cavo Ethernet (UTP/diritto CAT5) -
Un (1) cavo Ethernet (UTP/cross CAT5) -
Un (1) CD-ROM contenente la documentazione -
del prodotto in formato PDF
Due (2) staffe per il montaggio in rack -
Un (1) pacchetto di abbonamento al servizio -
IPS della durata di 12 mesi solo per DFL-860
Un (1) pacchetto di abbonamento al servizio -
antivirus della durata di 12 mesi solo per
DFL-860
Pannello frontale - DFL-800/DFL-860
Panoramica sul prodotto
Elemento Funzione Descrizione
A LED Power Indica che il dispositivo è
alimentato.
B LED di sistema Indica lo stato del sistema.
C Porte WAN Porte utilizzate per il collegamento
di un cavo Ethernet a un modem
cavo o DSL.
D Porta DMZ Porta utilizzata per il collegamento
di un cavo Ethernet a una rete
DMZ.
E Porte LAN Porte utilizzate per il collegamento
di cavi Ethernet alla rete interna.
F Porta per
console
Consente di collegare il cavo
della console RS-232 per il
collegamento al PC. La porta
della console è nascosta dietro
un pannello che è possibile aprire
capovolgendolo verso il basso.
I LED di stato del dispositivo forniscono informazioni
sullo stato corrente del dispositivo. Quando il
dispositivo è acceso, il LED POWER e il LED
STATUS passano da spento a verde sso. L'avvio
del dispositivo richiede circa un minuto. I LED
Ethernet indicano lo stato di ciascuna porta Ethernet.
Nella tabella 2 sono elencati il nome, il colore, lo
stato e la descrizione di tutti i LED del dispositivo.
Nota: se è necessario spegnere e riaccendere il
dispositivo, si consiglia di attendere alcuni secondi
tra un'operazione e l'altra.
Figura 2. Ethernet LED della porta RJ-45

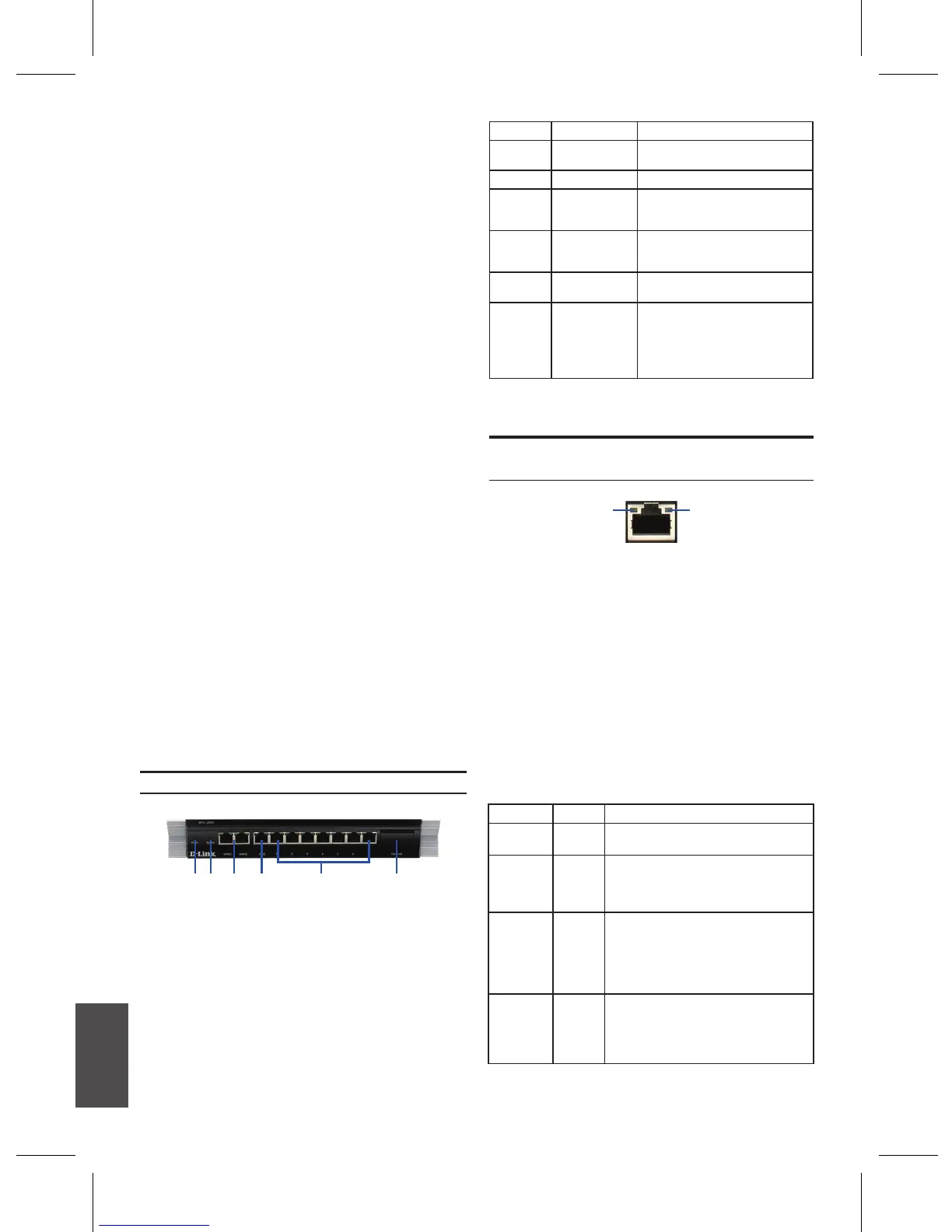

Figura 1. Pannello frontale DFL-800/DFL-860
Tabella 1. Descrizione del pannello frontale
DFL-800/DFL-860
Nome Colore Stato - Descrizione
Power Verde Spia spenta - Il dispositivo è spento.
Verde sso - Il dispositivo è acceso.
Sistema Verde Spia spenta - Il dispositivo è
spento o in fase di avvio.
Verde sso - Il sistema funziona
normalmente.
Stato TX/
RX
Verde Spia spenta - Collegamento
assente.
Verde sso - Collegamento
presente.
Verde lampeggiante - La porta
invia o riceve dati.
Velocità
collega-
mento
Verde Spia spenta - Il collegamento è
assente o la porta funziona a 10
Mbps.
Verde sso - La porta funziona a
100 Mbps.
Tabella 2. Descrizione dei LED di stato del
dispositivo
TX/RX
Stato
Collegamento
Velocità
B FD EA C
LED di stato del dispositivo e LED delle
porte Ethernet
