Connessione del router ADSL DSL-
514 alla rete
A. Connettere il trasformatore al relativo connettore posto sul pannello
posteriore del dispositivo DSL-514 e alla presa a muro. Il LED Power
si ACCENDE per indicare il corretto funzionamento.
B. Collegare un’estremità del cavo Ethernet alla porta LAN 1 posta sul
pannello posteriore del dispositivo DSL-514 e connettere l’altra
estremità del cavo stesso nella porta Ethernet disponibile del
computer utilizzato per configurare il DSL-514. Il LED LAN Port 1 si
accenderà per indicare un corretto collegamento. (Nota: Alcuni
computer hanno già la scheda di rete installata.)
C. Utilizzare il doppino ADSL (cavo telefonico standard) fornito con il
Router, per connettere il dispositivo alla presa telefonica a muro.
Inserire le due estremità del cavo ADSL rispettivamente nella porta
ADSL posta sul pannello posteriore del Router e nella presa a muro.
D. Usare il cavo telefonico standard con connettore RJ-11 incluso con il
Router per connettere il telefono o altro dispositivo telefonico.

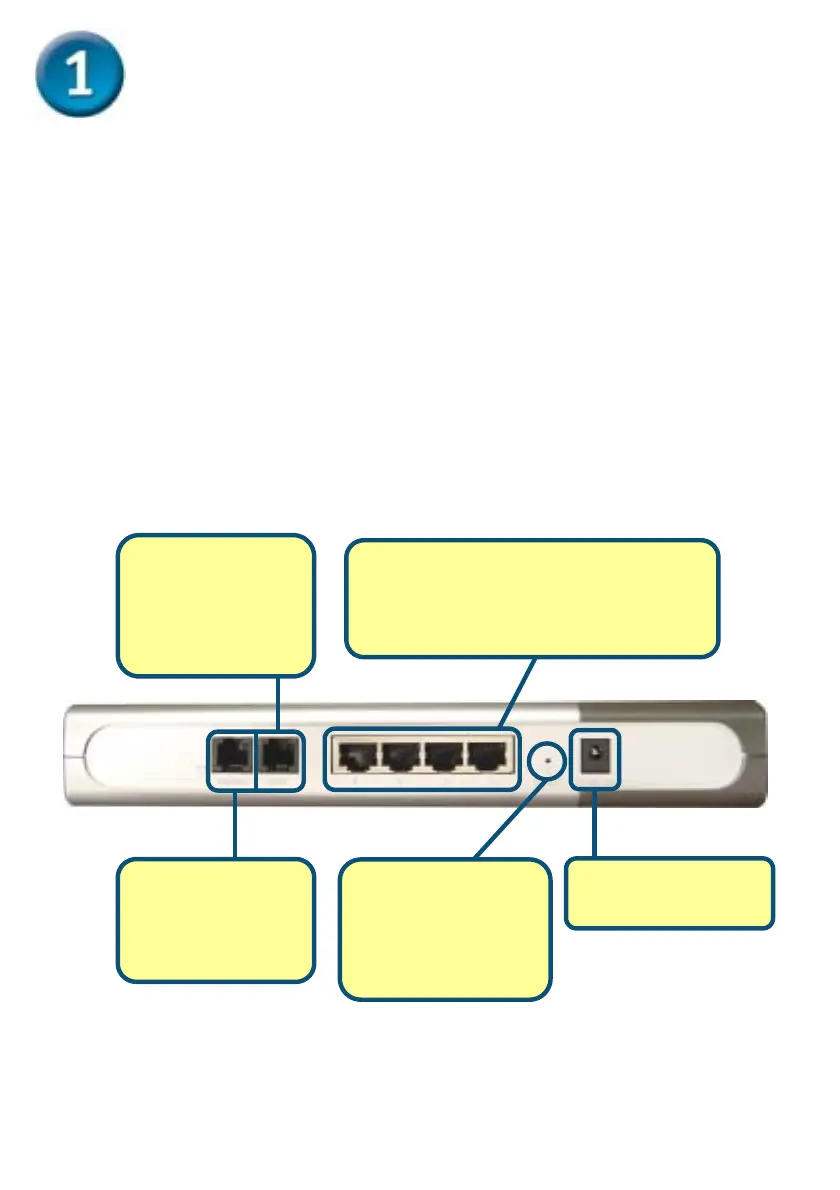

Pulsante di reset
Ripristino delle
impostazioni di
default del router.
A. Connessione
trasformatore
B. Porta LAN
Connessione del dispositivo a un
computer Ethernet, mediante cavi
Ethernet
C. Connessione
al provider
DSL mediante
cavo ADSL
D. Connettore per
il del Cavo
Telefono
