Raccordement du routeur ADSL
DSL-514 à votre réseau
A. Connectez le câble de l’adaptateur secteur à la prise située à l’arrière
du DSL-514 et branchez l’adaptateur secteur sur une prise murale ou
sur un bloc multiprise. Le voyant d’alimentation doit s’allumer.
B. Branchez un câble Ethernet entre le port LAN 1 situé à l’arrière du
DSL-514 et un port Ethernet disponible de l’adaptateur réseau de
l’ordinateur que vous allez utiliser pour configurer le DSL-514. Le
voyant LAN du port 1 s’allume si le branchement est correct. (Nota :
certains ordinateurs sont déjà équipés d’un adaptateur réseau).
C. Utilisez le câble ADSL à paires torsadées (câble téléphonique
standard) fourni avec le routeur pour relier celui-ci à la prise
téléphonique murale. Branchez une extrémité du câble sur le port
ADSL à l’arrière du routeur et l’autre extrémité sur la prise murale.
D. Utilisez un câble téléphonique standard muni de connecteurs RJ-11
standard fourni avec le routeur pour relier celui-ci au poste
téléphonique ou à un autre équipement téléphonique.

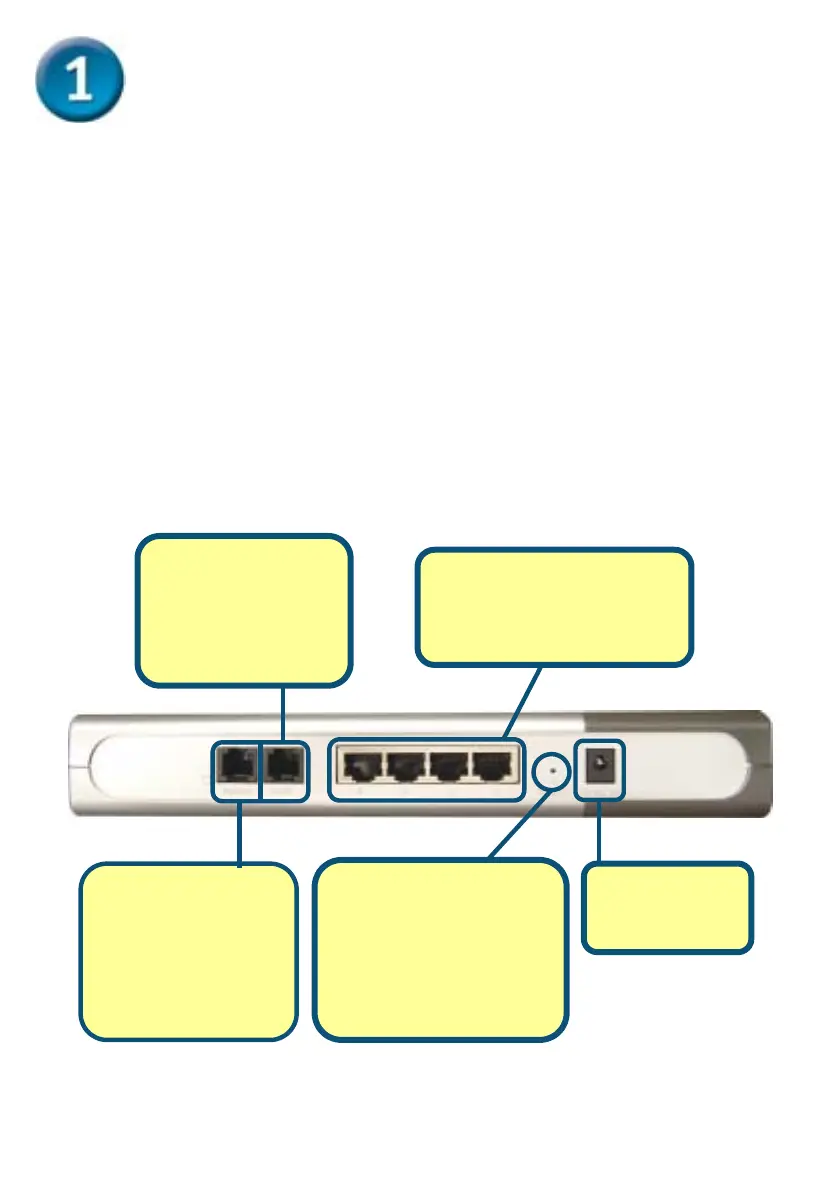

B. Ports LAN
Pour le branchement de
câbles Ethernet reliés à
vos ordinateurs en réseau
C. Pour le
branchement du
câble ADSL relié
au fournisseur du
service DSL
D. Pour le
branchement du
câble
téléphonique
connecté au poste
téléphonique
Bouton de
réinitialisation
Ce bouton sert à
rétablir les paramètres
par défaut “usine” du
routeur
A. Prise pour
l’adaptateur
secteur
