14 D-Link Unied Services Router
FRANÇAIS
À Propos de ce Guide
Ce guide fournit des instructions qui vous aideront
à congurer étape par étape le routeur de
services DSR-250 D-Link. Notez que le modèle
que vous avez acheté peut légèrement différer de
celui illustré sur les gures.
Déballage du produit
Ouvrez le carton d'emballage et déballez soigneu-
sement son contenu. Veuillez consulter la liste
d'emballage suivante pour vérier que tous les
éléments sont présents et non endommagés. Si
un des éléments est manquant ou endommagé,
veuillez contacter votre revendeur D-Link local
pour obtenir un remplacement.
- Un (1) routeur de services sans l DSR-250.
- Un (1) adaptateur secteur 12 V/1,5 A
- Un (1) câble de console (câble RJ45 à DB9)
- Un (1) câble Ethernet (CAT5 UTP/droit)
- Un (1) CD de référence (CD-ROM contenant la
documentation du produit au format PDF)
- Deux (2) antennes omni-directionnelles
amovibles
Élément Fonction Description
A Voyants
(de haut en bas)
Voyant d'alimentation : Indique
que le routeur de services est
sous tension.
B Port USB (1) Il peut prendre en charge les
différents périphériques USB
1.1 ou 2.0 ci-dessous :
1. Disque Flash ou disque dur
pour le partage réseau.
2. Conguration du WCN
(prise en charge par une mise
à jour ultérieure du micropro-
gramme)
3. Imprimante (prise en charge
par une mise à jour ultérieure
du microprogramme)
C Ports LAN
Gigabit (1-8)
Connexion de périphériques
Ethernet tels que des ordina-
teurs, des commutateurs et
des concentrateurs.
D Port WAN
Gigabit (1)
Un port WAN (Réseau étendu)
Auto MDI/MDIX permet de
connecter le câble Ethernet au
modem câble ou DSL.
E Port de console
(1)
Sert à accéder à l'interface
de ligne de commande (CLI)
via un câble de console RJ45
à DB9.
Tableau 1 : Descriptions de la façade du DSR-250
Voyants d'état et voyants des ports
Ethernet du périphérique
Les voyants de l'appareil donnent des informations
sur son état actuel. Pendant la procédure de
mise sous tension du périphérique, le voyant
D'ALIMENTATION/D'ÉTAT reste allumé en orange.
Le démarrage prend environ une minute, ensuite le
voyant devient vert. Pour éteindre le périphérique
puis le rallumer, il est conseillé d'attendre quelques
secondes entre le moment où vous l'arrêtez puis le
rallumez. Les voyants Ethernet afchent l'état de
chaque port Ethernet. Le tableau 2 répertorie le
nom, la couleur, l'état et la description de chaque
voyant du périphérique.
Figure 2. Voyants du port Ethernet RJ-45
Émission/
Réception
État
Liaison
Vitesse
Présentation du produit
Ce chapitre offre des descriptions détaillées du
périphérique DSR-250 et de ses composants.
Façade du DSR-250

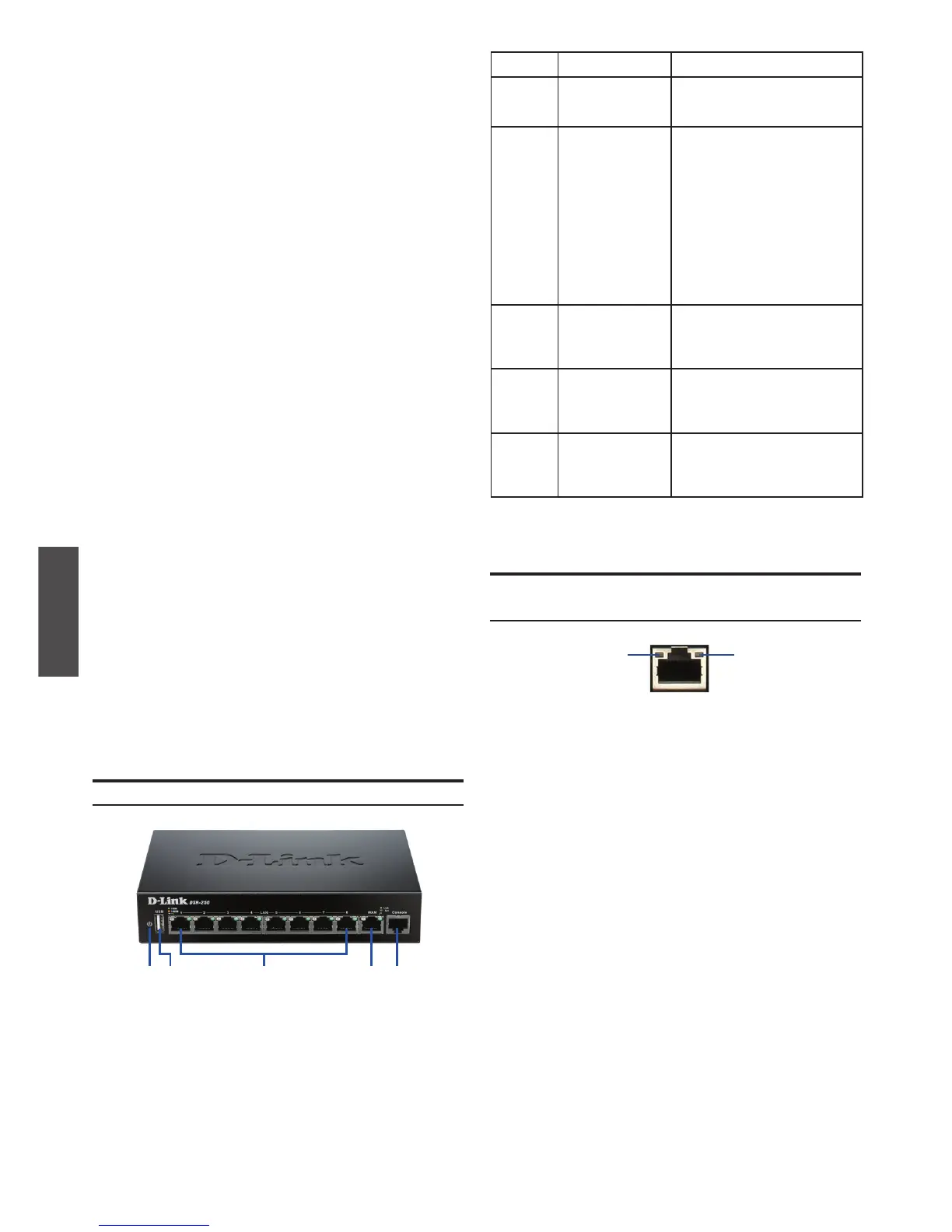

Figure 1 : Façade du DSR-250
A C EDB
