D-Link DWC-1000 Quick Installation Guide

10  D-Link Wireless Controller
DEUTSCH
10  D-Link Wireless Controller
Installation des Geräts
Der DWC-1000 kann in ein Geräterack mit einer
Standardgröße von 19 Zoll eingebaut werden. So
installieren Sie den DWC-1000 in einem Rack:

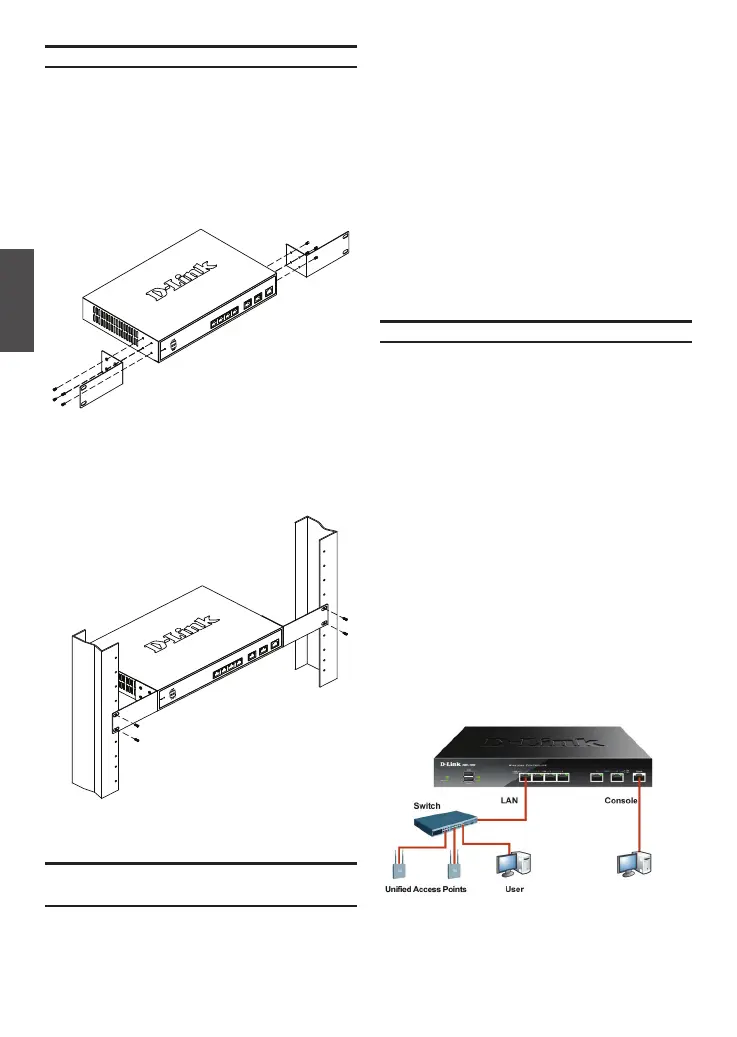

1. Bringen Sie die Befestigungsklammern an
den beiden Seiten des Gehäuses an, wie in
Abbildung 3 gezeigt, und xieren Sie sie mit den
mitgelieferten Schrauben.
2. Befestigen Sie dann das Gerät mithilfe der mit
dem Rack gelieferten Schrauben im Geräterack
(siehe Abbildung 4).
Abbildung 4. Installation des Wireless Controllers
in einem Geräterack in Standardgröße
Abbildung 3. Anbringen der Rackbefestigungs-
klammern
Herstellen der Stromversorgung und Ein-/
Ausschalten
Das mit dem Gerät gelieferte Netzkabel verbindet
das Gerät mit Masse, wenn es an eine Schuko-
Anschließen des Geräts an ein Netzwerk
Abbildung 5. Beispiel für einen grundlegenden
Anschluss
Netzsteckdose angeschlossen wird. Das Gerät
muss während des normalen Betriebs geerdet sein.
Stecken Sie zur Stromversorgung des Geräts ein
Ende des Netzkabels in den Netzstromeingang an
der Geräterückseite und schließen Sie das andere
Ende an eine Wechselstromquelle an.
Hinweis: D-Link empehlt die Verwendung eines
Überspannungsschutzes für die Stromverbindung.
Zum Einschalten des DWC-1000 stellen Sie
den Netzschalter an der Geräterückseite in die
Position EIN. Zum Ausschalten des Geräts stellen
Sie den Netzschalter in die Position AUS.
In diesem Abschnitt wird der physische Anschluss
des DWC-1000 an ein Netzwerk beschrieben.
Beachten Sie, dass der Option2-Port nur nach
Aktivierung der VPN/Firewall/Router-Funktion
im Zuge eines Lizenzpaket-Upgrade verwendet
werden kann.
Zum Anschluss der erforderlichen Kabel, wie in
Abbildung 5 angezeigt:
1. Verbinden Sie einen der mit LAN
gekennzeichneten Ports (1-4) mithilfe
eines RJ-45-Kabels mit einem Switch im
LAN-Netzwerksegment.
2. Verbinden Sie den Konsolenport mit einem
RJ-45-to-DB-9-Kabel, um die Verwaltung
über die CLI (Command Line Interface,
Befehlszeilenschnittstelle) zu ermöglichen.

D-Link DWC-1000 Specifications

General

Ethernet LAN	Yes
Wi-Fi standards	802.11a, 802.11b, 802.11g
Networking standards	IEEE 802.1Q, IEEE 802.1x, IEEE 802.3, IEEE 802.3ad, IEEE 802.3u
Ethernet LAN data rates	10, 100, 1000 Mbit/s
Number of managed Wi-Fi Access Points (max)	6
Security algorithms	3DES, DES, WEP, WPA, WPA2
USB 2.0 ports quantity	2
Ethernet LAN (RJ-45) ports	4
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity	0
Certification	FCC B, CE B, VCCI, C-tick, IC, cUL, LVD (EN60950-1)
Built-in display	No
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	5 - 95 %
Power requirements	DC 12V/2.5A
Power consumption (typical)	19.3 W
Pallet width	1200 mm
Pallet length	1100 mm
Pallet height (air)	1419 mm
Pallet height (sea)	1847 mm
Pallet gross weight (air)	415236 g
Pallet gross weight (sea)	545648 g
Quantity per pallet (air)	144 pc(s)
Quantity per pallet (sea)	192 pc(s)
Shipping (inner) case width	296 mm
Shipping (inner) case height	428 mm
Shipping (inner) case length	354 mm
Shipping (inner) case weight	10826 g
Shipping (inner) case net weight	10016 g
Number of cartons per pallet (air)	36 pc(s)
Number of cartons per pallet (sea)	48 pc(s)
Quantity per shipping (inner) case	4 pc(s)

Weight and Dimensions

Package depth	396 mm
Package width	273 mm
Package height	80 mm
Package weight	2504 g
Dimensions (WxDxH)	280 x 180 x 44 mm
