D-Link DWC-1000 Quick Installation Guide

12  D-Link Wireless Controller
DEUTSCH
12  D-Link Wireless Controller
Geben Sie die folgenden Informationen zur
Fertigstellung des WLAN Setup-Assistenten ein:
4.1 Wireless Global Conguration (Kongu-
ration globaler drahtloser Verbindungen) -
Wählen Sie den Ländercode.
So stellen Sie eine Konsolenverbindung her:
1. Stecken Sie den RJ-45-Verbindungsstecker
des mitgelieferten RJ45-to-DB9-Kabels direkt
in den Konsolenport des Wireless Controllers.
2. Schließen Sie das andere Ende des Kabels an
ein Terminal oder an den seriellen Anschluss
eines Computers an, auf dem Terminal-
Emulations-Software installiert ist. Nehmen
Sie in der Terminal-Emulations-Software
folgende Einstellungen vor:
Baud rate (Baudrate): 115200
Data bits (Datenbit): 8
Parity (Parität): None (Keine)
Stop bits (Stoppbits): 1
Flow Control (Datenusssteuerung):
None (Keine)
3. Schließen Sie den Wireless Controller an
(indem Sie den Anleitungen im Abschnitt
"Herstellen der Stromversorgung und Ein-/
Ausschalten" dieses Handbuchs folgen).
Schalten Sie dann Ihr Gerät ein. Die
Startsequenz wird am Terminal angezeigt.
4. Nach Abschluss der Startsequenz wird
die Eingabeaufforderung der Befehlszeile
angezeigt. Das Gerät kann jetzt konguriert
werden.

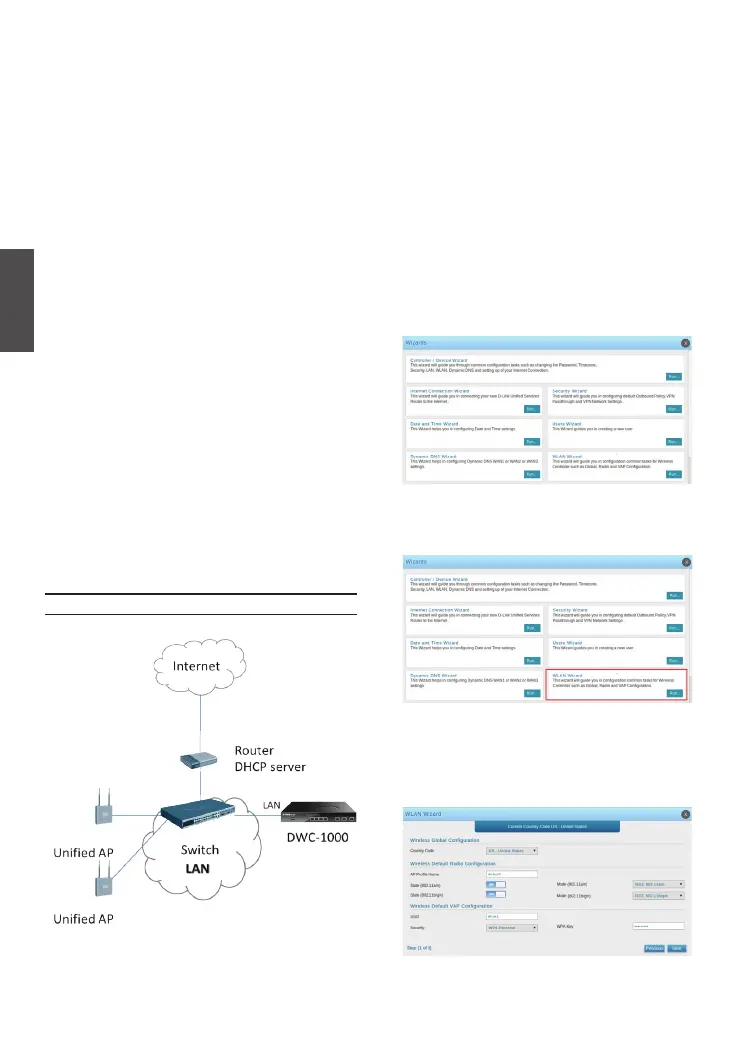

Abbildung 10. Der WLAN Setup-Assistent
Abbildung 8. Beispiel einer WLAN-Installation
Ermitteln und Verwalten der Unied AP
Abbildung 9. Die Seite zur Einrichtung des Geräts
Zum Ermitteln und Verwalten des Unied AP:
1. Erfassen Sie die MAC-Adresse jedes Unied
AP im Netz.
2. Verbinden Sie den Unied AP, den Sie kong-
urieren möchten, mit dem lokalen Netzwerk.
3. Melden Sie sich auf dem DWC-1000 an und
kongurieren Sie die LAN IP-Adresse passend
zu dem IP-Subnetz in Ihrem lokalen Netzwerk.
4. Folgen Sie den Anweisungen des WLAN
Setup-Assistenten zum Einsatz und zur
Verwaltung Ihrer Access Points. Gehen Sie zu
Wizard (Assistent) > WLAN Setup Wizard
(WLAN Setup-Assistent).
Abbildung 11. Wahl des Ländercodes

D-Link DWC-1000 Specifications

General

Ethernet LAN	Yes
Wi-Fi standards	802.11a, 802.11b, 802.11g
Networking standards	IEEE 802.1Q, IEEE 802.1x, IEEE 802.3, IEEE 802.3ad, IEEE 802.3u
Ethernet LAN data rates	10, 100, 1000 Mbit/s
Number of managed Wi-Fi Access Points (max)	6
Security algorithms	3DES, DES, WEP, WPA, WPA2
USB 2.0 ports quantity	2
Ethernet LAN (RJ-45) ports	4
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity	0
Certification	FCC B, CE B, VCCI, C-tick, IC, cUL, LVD (EN60950-1)
Built-in display	No
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	5 - 95 %
Power requirements	DC 12V/2.5A
Power consumption (typical)	19.3 W
Pallet width	1200 mm
Pallet length	1100 mm
Pallet height (air)	1419 mm
Pallet height (sea)	1847 mm
Pallet gross weight (air)	415236 g
Pallet gross weight (sea)	545648 g
Quantity per pallet (air)	144 pc(s)
Quantity per pallet (sea)	192 pc(s)
Shipping (inner) case width	296 mm
Shipping (inner) case height	428 mm
Shipping (inner) case length	354 mm
Shipping (inner) case weight	10826 g
Shipping (inner) case net weight	10016 g
Number of cartons per pallet (air)	36 pc(s)
Number of cartons per pallet (sea)	48 pc(s)
Quantity per shipping (inner) case	4 pc(s)

Weight and Dimensions

Package depth	396 mm
Package width	273 mm
Package height	80 mm
Package weight	2504 g
Dimensions (WxDxH)	280 x 180 x 44 mm
