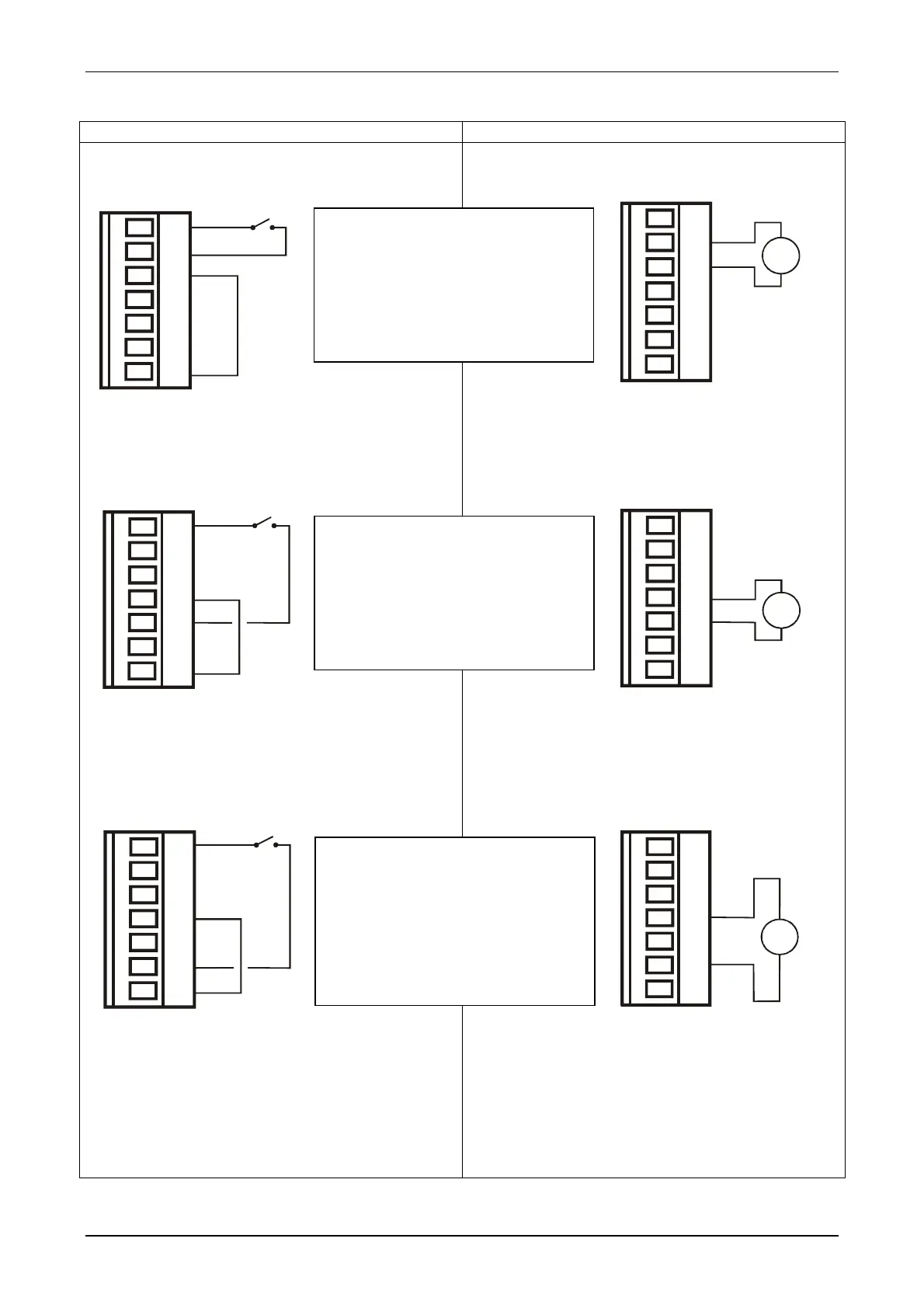

Figura 7- Exemplo de possível utilização das entradas do utilizador -
Pilotagem com contato limpo Pilotagem com tensão externa
Figura 7: Entradas
Ex. Utilização IN 1
Quando se ativa IN 1, a eletrobomba
bloqueia-se e sinaliza “F1”
ex. IN 1 poderia estar ligado a uma
bóia
Ex. Utilização IN 2
Quando se ativa IN 2, a pressão de
regulagem torna-se “P1”
(comutação setpoint ativo: SP
ou P1)
Ex. Utilização IN 3
Quando se ativa IN 3, a eletrobomba
bloqueia-se e sinaliza-se “F3”
ex. IN 3 poderia estar ligado a um
pressóstato de segurança de
rearme manual
Alimentação
tensão contínua
(Máx. 36V) ou
tensão alternada
(Máx. 24Vrms)
Alimentação
tensão contínua
(Máx. 36V) ou
tensão alternada
(Máx. 24Vrms)
Alimentação
tensão contínua
(Máx. 36V) ou
tensão alternada
(Máx. 24Vrms)
Contato limpo
Jumper
Contato limpo
Jumper
Contato limpo
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
C/DC
1
2
3
4
5
6
7
C/DC
1
2
3
4
5
6
7
C/DC
J22
J22
J22
Jumper
J22
J22
J22
