1.5.1 Соединения насоса для моделей A.D. M/T 1.0 и A.D. M/T 2.2
Напряжение питания установленного двигателя электронасоса должно быть трехфазным 230 В.
трехфазное электрооборудование имеет обычно 2 типа соединений, как показано на рисунк Рисунок
2-1.
Соединение треугольником типичное для использования при работе 230 В (меньшее напряжение).
Обычно ACTIVE DRIVER укомплектован кабелем для соединения с двигателем.
для моделей без кабеля соединение идет через 4-х канальную клемму “J4” (3 фазы + заземление) с
надписью “PUMP” и со стрелкой на выходе. Кабель должен иметь минимальное сечение 1.5 мм
2
.
1.5.2 Соединение насоса для моделей A.D. T/T 3.0 и A.D. T/T 5.5
Напряжение питания установленного двигателя электронасоса должно быть трехфазным 400 В.
Нужно проверить табличку соединения используемого двигателя для того, чтобы данное
требование соблюдалось. Обычно для питания 400 В используется конфигурация звезды для
насосов с мощностью менее 5,5 кВт, а для мощностей, равных или больших 5,5 кВт используется
конфигурация треугольник (всегда придерживаться указаний, приведенных на табличке или
на
клеммнике насоса).
Рисунок 3 соединения двигателя A.D. T/T показывает отображение проводимого соединения.
Ошибочное подсоединение провода заземления к неправильному зажиму может привести
к непоправимому повреждению всего аппарата
!
Ошибочное подсоединение провода электропитания к выводам под напряжением может
привести к непоправимому повреждению всего аппарата
!
1.6 ПОДСОЕДИНЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Подсоедините ACTIVE DRIVER к сети электропитания. В случае использования удлинителя
используйте кабель соответствующего сечения, чтобы ограничить падение общего напряжения
(питание плюс насос) до 3%. В любом случае не следует использовать кабели с сечением менее 1,5
мм
2
. В случае удлинения кабеля инвертера, например для питания погружных насосов, при
наличии электромагнитных помех следует:
1. Проверить заземление и при необходимости добавить рассеиватель заземления поблизости
от ACTIVE DRIVER.
2. Закопать кабели под землю.
3. Использовать экранированные кабели.
4. Установить сетевые фильтры, как показано в таблице ниже:

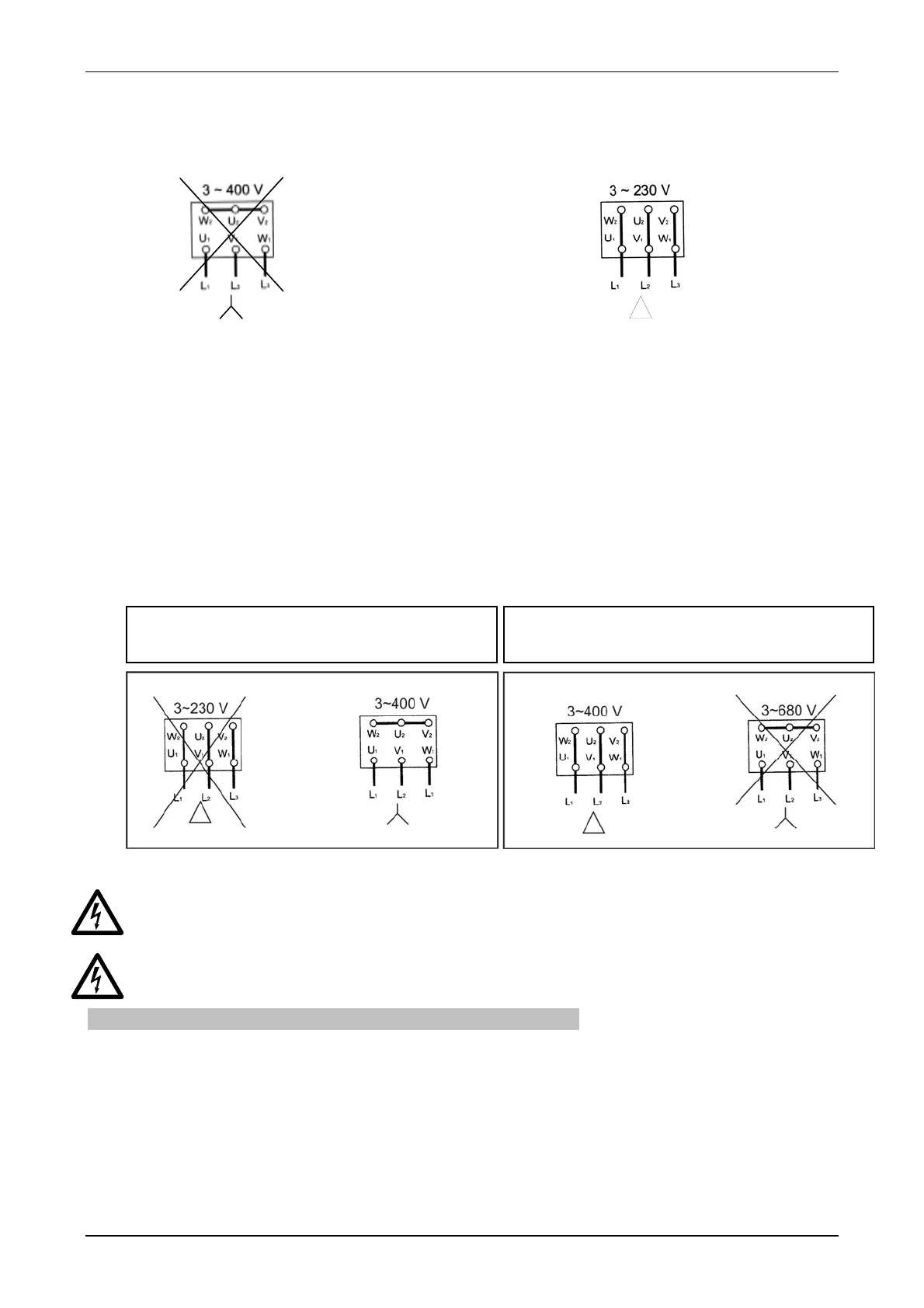

Рисунок 2: Неправильное соединение Рисунок 1: Правильное соединение
Collegamento tipico per macchine di potenza
inferiore a 5,5 kW
Типичное соединение оборудования с
мощностью менее 5,5 кВт
Типичное соединение оборудования с
мощностью, равной или превышающей 5,5 кВт
Рисунок 3: соединения двигателя A.D. T/T
