DAB ACTIVE DRIVER M/T 1.0 - Funzionamento Tastiera

ITALIANO
8
o2
o1
J 14
1
4
2
3

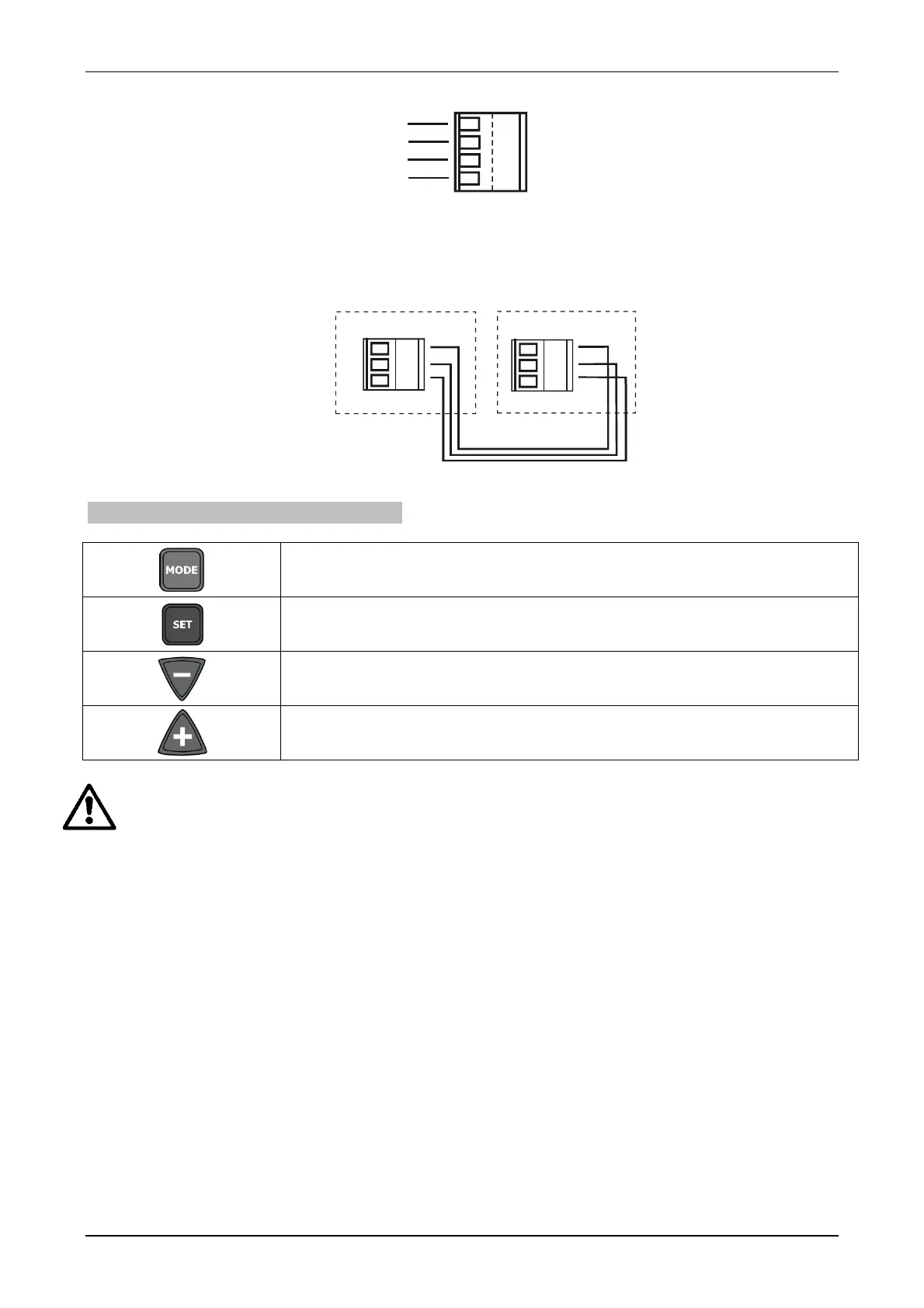

Figura 5: connettore J14 per le uscite O1 e O2
Per funzionalità e programmazione, vedi Tabella 3 Assegnamento dei parametri che associano funzioni alle
uscite digitali OUT1; OUT2
1.9 FUNZIONAMENTO TASTIERA
Il tasto MODE consente di passare alle voci successive all’interno dei singoli menù
Il tasto SET consente di uscire dal menù corrente e tornare al menù iniziale
Premerlo per decrementare il parametro corrente, se modificabile.
Ogni volta che si preme, il valore della grandezza viene visualizzato per almeno 5 secondi,
dopodiché compare il parametro per 1 secondo
Premerlo per incrementare il parametro corrente, se modificabile.
Ogni volta che si preme, il valore della grandezza viene visualizzato per almeno 5 secondi,
dopodiché compare il parametro per 1 secondo
Alla pressione del tasto + o del tasto – la grandezza selezionata viene modificata e salvata
immediatamente. Lo spegnimento anche accidentale della macchina in questa fase non causa la
perdita del parametro appena impostato. Il tasto SET serve soltanto per tornare alla visualizzazione
dello stato della macchina. Non è fondamentale premere il tasto SET per salvare le modifiche fatte.
3
2
1
3
2
1
J 9
J 9
Figura 6: Collegamento fra 2 ACTIVE DRIVER J9-J9
ACTIVE
DRIVER
Primario
ACTIVE
DRIVER
Secondario
