ESPAÑOL
29

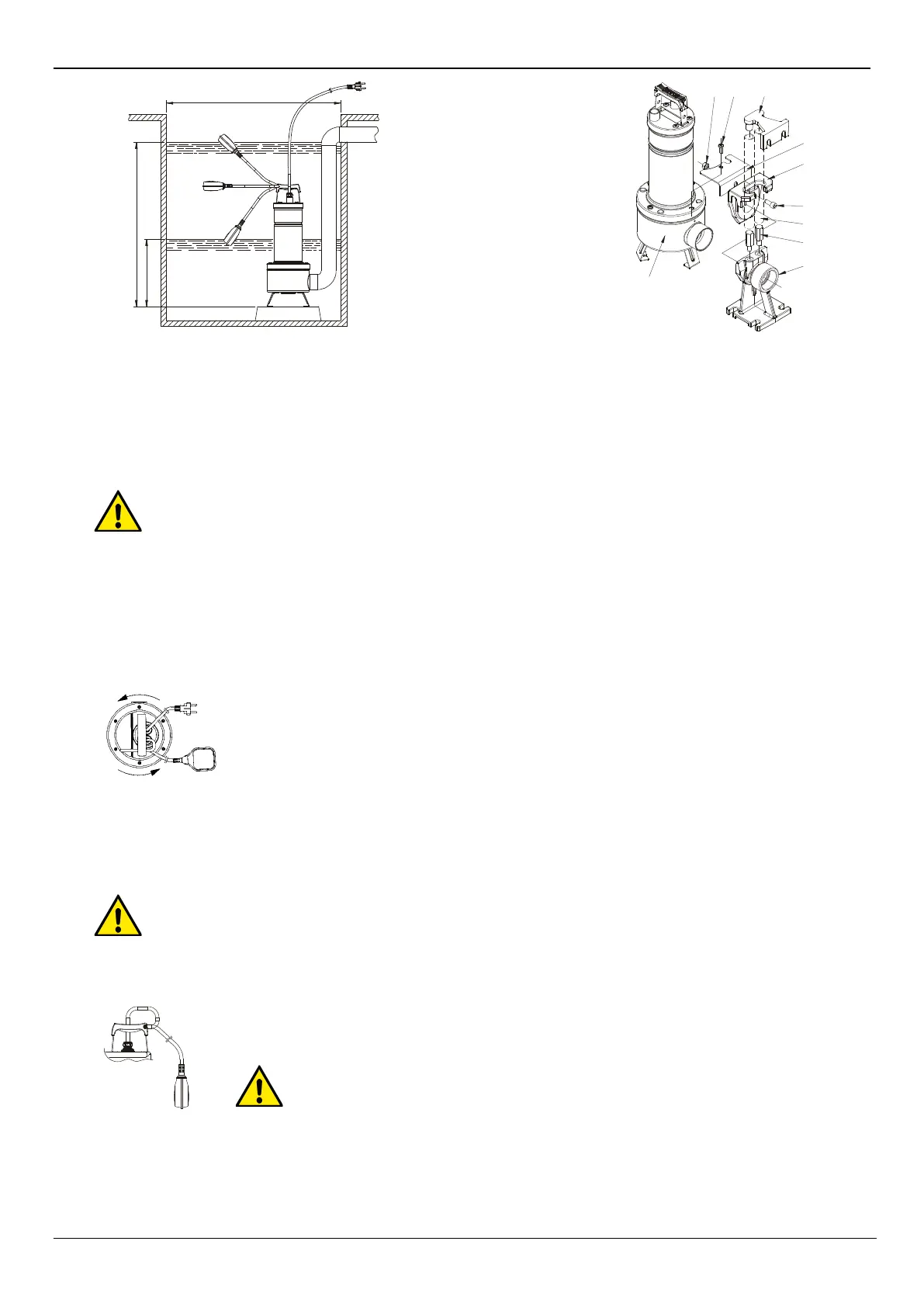

A. Estribo de fijación de tubos
B. Tubos de 3/4” (no suministrados)
C. Corredera
D. Columnas de guía del tubo
E. Pie de apoyo
F. Tornillo TCEI M10X25
G. Estribo de base
H. Tuerca M10
I. Tornillo brida
L. Bomba
El pie de apoyo se coloca en el fondo del tanque y se fija con tornillos de expansión, a dimensionar oportunamente.
El estribo guía tubo se coloca en la parte alta del pozo y se inserta en el extremo de dos tubos de 3/4” (no suministrados), que sirven de
corredera. Los dos
tubos empalman el estribo al pie de apoyo. Colocar el estribo de base en contacto con el filtro de la bomba, en
proximidad de la boca de impulsión, fijándolo con dos tornillos, previstos para bloquear la tapa del filtro.
Extraer el tornillo superior de la brida del lado de impulsión ( I ). Ensamblar el estribo antirrotación ( G ). Volver a montar el tornillo ( I ).
Extraer la corredera del pie de acoplamiento y empalmarla a la boca de impulsión de la bomba. Fijar la corredera a la bomba como se
indica en la figura, por medio del tornillo ( F ) y de la tuerca ( H ). Volver a colocar el conjunto corredera/bomba en el pie (Fig.2)
¡Cuidado!: Observar las normas de seguridad!
Los motores monofásicos están provistos de protección termo-amperimétrica incorporada, y se pueden conectar directamente a la red.
NB: si el motor se sobrecarga, se para automáticamente.
Una vez que se haya enfriado, vuelve a arrancar automáticamente, sin
necesidad de intervenciones manuales.
Hay que proteger las bombas trifásicas con los correspondientes salvamotores, calibrados oportunamente con arreglo a los datos
nominales de la bomba a instalar. El enchufe de la bomba deberá conectarse a una tom
a de corriente CEE, provista de interruptor
seccionador y fusibles.
No dañar ni cortar el cable de alimentación. De suceder esto, acudir para su reparación o sustitución a personal especializado y cualificado.
6. CONTROL DEL SENTIDO DE ROTACIÓN (para motores trifásicos)
Cada vez que se realice una nueva instalación, se deberá controlar el sentido de rotación.
Para ello, hay que hacer lo siguiente (Fig.3):
1. Colocar la bomba en una superficie plana.
2. Arrancar la bomba y pararla inmediatamente.
3.
Observar atentamente el contragolpe en el momento del arranque, mirando la bomba desde el lado del
motor. El sentido de rotación es correcto, o sea, en el sentido de las agujas del reloj, si el casquete de
protección se mueve como en el dibujo (sentido contrario a las agujas del reloj).
De no poder efectuar las operaciones anteriores, porque la bomba está ya instalada, efectuar el control siguiente:
1. Arrancar la bomba y controlar el caudal de agua.
2. Parar la bomba, desconectar la tensión e invertir entre sí dos fases de la línea de alimentación.
3. Arrancar otra vez la bomba y volver a controlar el caudal de agua.
¡El sentido de rotación correcto será aquel al que corresponden los caudales y absorciones eléctricas MÁS BAJAS!
Los modelos provistos de interruptor de flotador se ponen en funcionamiento automáticamente al subir el nivel de agua; para poner en función
los modelos sin flotador, se utiliza el interruptor situado antes de la toma de corriente (no suministrado).
Regulación del interruptor de flotador
Alargando o acortando el tramo de cable entre el flotador y el punto fijo (ojal previsto en la manilla - Fig.4), se
regula el nivel de habilitación (START) y/o el nivel de deshabilitación (STOP) de la bomba. Prestar atención a que
el flotador se mueva libremente.
FEKA VS-VX 550-750 Nivel mínimo de parada 370 mm del fondo.
FEKA VS-VX 1000-1200 Nivel mínimo de parada 400 mm del fondo.
El filtro de aspiración estará siempre presente durante el funcionamiento de la bomba.
La bomba no estará sujeta a más de 20 arranques/hora, con el fin de no someter el motor a esfuerzos térmicos excesivos.
PELIGRO DE HELADAS: Cuando la bomba permanece inactiva a temperatura inferior a 0°C, es necessario comprobar que no queden
residuos de agua, pues al helarse, crean grietas en los componentes de la bomba.
