中文
44
A. 管道固定支架
B. 3/4" 管 (未提供)
C. 滑道
D. 管道导向杆
E. 底座
F. TCEI M10X25 螺丝
G. 底座架
H. M10 螺帽
I. 泵法兰螺栓
L. 泵
底座要用相应尺寸的可调螺丝固定在污水箱的底部。管路的导向 支架必须固定在井或泵坑的顶部，嵌在两根
3/4"
管路（未提 供）的末端起滑道作用。通过两个管路把支架和底座连接起来。 把底座架同泵输水口处的吸入滤网连
接，用提供的螺丝 封闭滤网盖和其它。取下出液端 ( I ) 法兰的上螺栓。装上防旋转套 ( G )。装上螺栓 ( I )。从耦合
脚中抽出导轨，将其与泵出液口相连。按照图 中所示方式借助螺栓 ( F ) 和螺帽 ( H ) 将导轨固定在泵上。重新将导
轨
/
泵总成放置在基脚上
(图 2)
。
5. 电路连接
注意！必须遵循安全守则。
5.1
单相电机带有内置热过载保护装置可以直接连接到主电源。注意：如果电机过载，泵 会自动停止运行。
待到冷却，无需手动泵会自动重启。
5.2
三相电泵必须有三相保护装置，要求其数值以要安装电泵数据盘上的数值为准。电泵插头必须连接带有绝缘开关
和保险丝的欧共体插座。
5.3
不要损坏或切割电源线。如果意外损坏，必须由合格的技术熟练人员进行维修或更 换。
6. 检查电机旋转方向（限三相电机）
每次重新安装水泵都必须检查电机的旋转方向。方法如下
(图 3):
1. 把水泵放置在一个平面上。
2. 启动泵，然后迅速停止。
3. 启动时从电机方向仔细观察水泵的反冲。顺时针方向为正确 的旋转方向，保护罩移动
如图所示（逆时针方向）。
如果泵已安装完毕不能如上所述检查，可按如下方法进行
:
1. 启动水泵观察水的流速。
2. 停止水泵，关闭电源并调换电线两相位。
3. 重新启动水泵，再次检查水流速。
4.
停止水泵。
正确的旋转方向是最低流量和耗电量的对应的旋转方向！
7. 调整浮子开关
加长或减短浮子和固定点（把手上的凹槽
-图 4
）之间的浮子电线部分，调整水泵启动或停止
的水位。保证浮子开关活动自如。
FEKA VS-VX 550-750 最低停止位距离底部 370 毫米
FEKA VS-VX 1000-1200 最低停止位距离底部 400 毫米
8. 注意事项
8.1
水泵运行过程中必须装好入口滤网。
8.2
水泵一个小时之内启动次数不要超过
20
次，以防止电机过热。
8.3
霜冻危险：
当不工作的水泵长时间处在
0
℃ 以下时，以避免形成会导致水泵输水量减少的沉淀物或 水垢。
8.4
如果水泵被用于输送含有易沉积物质的水，使用后请用强水流冲刷，以避免沉淀物或水垢的形 成，而沉淀物和
水垢会减小水泵的输水量。
H
I
A
G
C
F
B
D
E
L
700x700
ON
OFF

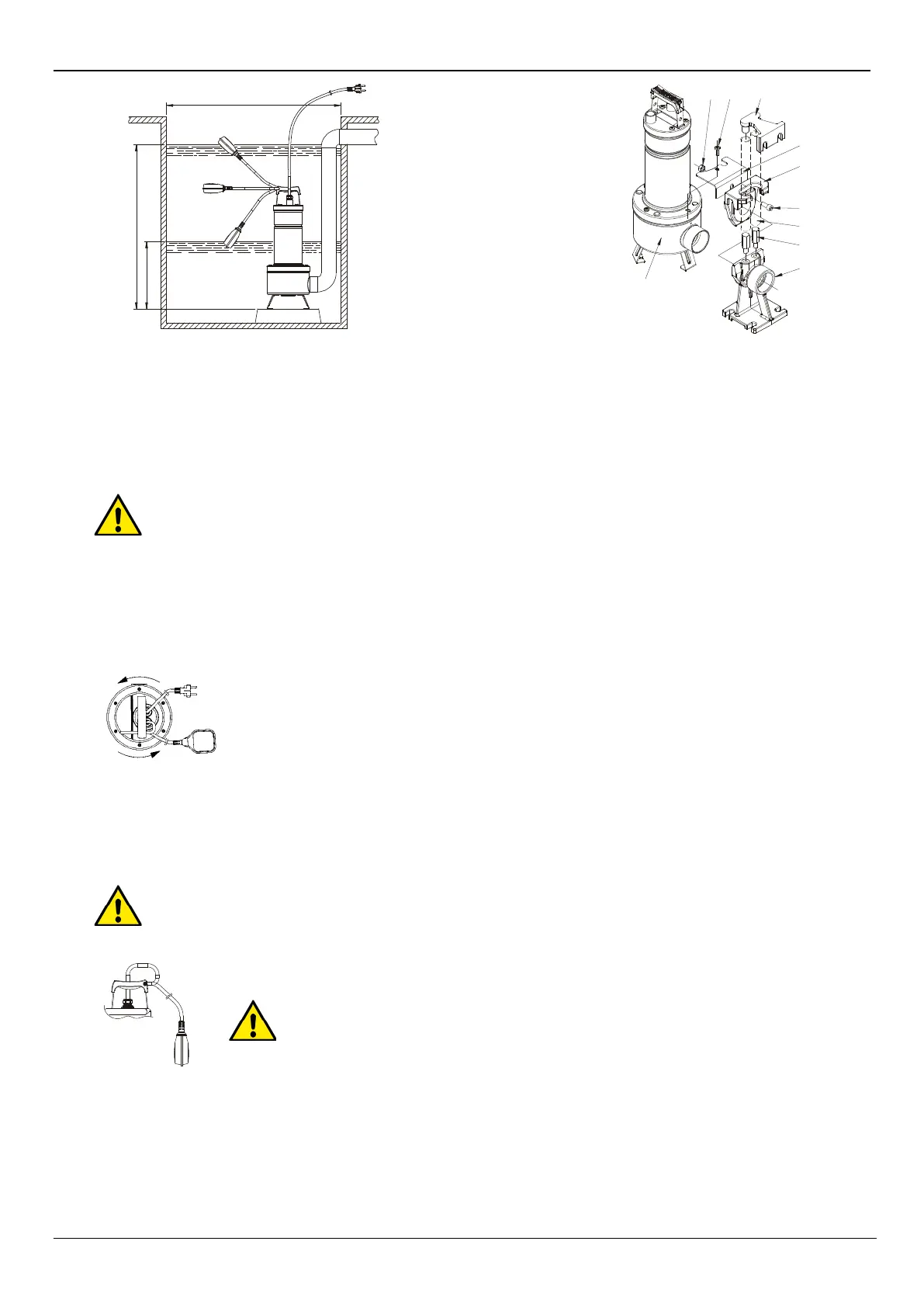

图 1
图 2
图 3
图 4
