E2+E4MV03~10A6
Bausatz des motorisierten Ventils ON/OFF
4PW17554-4
Installationsanleitung
2
Technische Eigenschaften
Aktion/Kontrolle Proportional (0...10 V, 0...5 V oder 5...10 V)
Maximaler Hub 4 mm
Versorgung 50/60 Hz 24 VAC ±15%
Eingangsimpendenz 80 k.
Sichtbarer Verbrauch 2.7 VA versorgt - aktiviert 2 W
CTRL
COM
M
24V -
RD
BK
BU
WH
{
COM = Herkömmlich
RD = Rot
BK = Schwarz
BU = Blau
WH = Weiß
Versorgung rot (RD) + 24V und allgemein (CM).
Nennkraft
120 N +30%
Zeit Hub
15 s/mm
Schutz
IP40 (EN 60529)
Material Abdeckung/Welle
PA66-
Glas
+(30% Kelon A FR CETG/300-V0)
Material Ring Messing CuZn40Pb2
Kopplung
M30 x 1,5
Farbe Abdeckung
RAL 7035
Umgebungsbetriebsbedingungen 0-50 °C ohne Kondenswasserbildung
Lagerungsbedingungen -20 + 65 °C ohne Kondenswasserbildung
Max. Flüssigkeitstemperatur
95 °C
Elektrische Anschlüsse Flexibles Kabel 2 Meter Ø 4,5 mm
Betriebszustand
LED
Geräuschpegel
<30 dB(A)
Gewicht
0,15 kg
Installation
Niemals den Stellantrieb als Montagehebel verwenden (Abb. 6d)

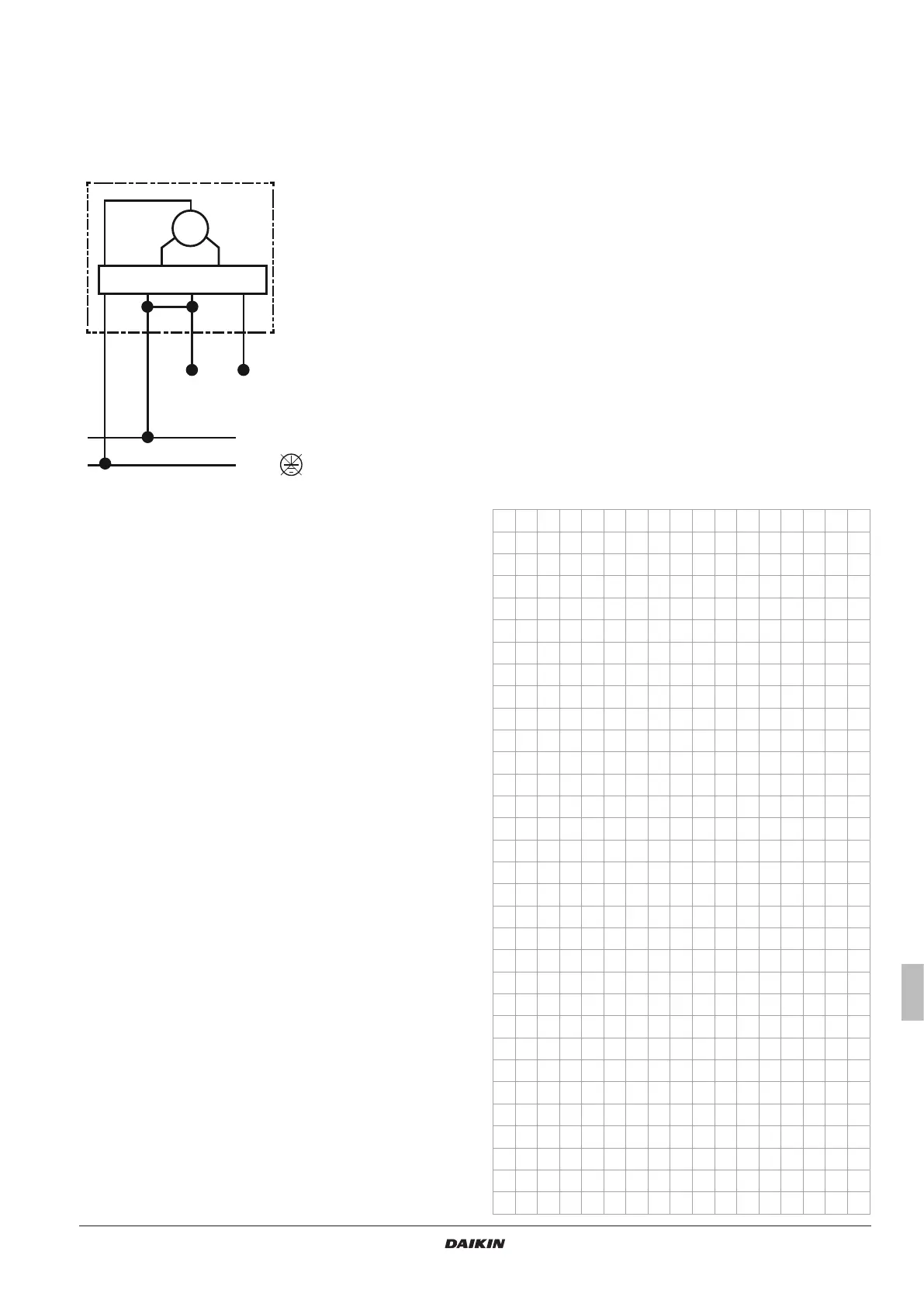

Elektrikanschlüsse
Der elektrische Schaltplan wird außen an der Motorabdeckung
aufgeführt.
Die Farben der Kabel können variieren; siehe Etikett am elektrischen
Schaltplan oder an den dem Motor beiliegenden Anweisungen.
Für proportionalen Stellantrieb 0-10 V:
Signal positive Steuerung (+) weißes Kabel;
Signal negative Steuerung (+) schwarzes Kabel;
Anweisungen für den Anschluss
Für die Montage oder die Wartung sicherstellen, dass:
! Die Versorgung abgetrennt ist, um mögliche Schäden am Gerät
bzw. Verletzungen von Personen zu verhindern;
! Niemals Leiter berühren, anschließen oder abtrennen, wenn die
Versorgung angelegt ist.
Während der elektrischen Anschlussphase folgende Anweisungen
beachten:
! Vor dem Anschluss sicherstellen, dass die Versorgung
abgetrennt oder unterbrochen ist, um mögliche Schäden an
Materialien bzw. Verletzungen an Personen zu verhindern.
! Sicherstellen, dass die Versorgung mit den Angaben auf der
Abdeckung des Stellantriebs übereinstimmt.
Alle Anschlüsse müssen gemäß der geltenden Gesetzesvorschriften
des Nutzerlandes erfolgen und von Fachpersonal ausgeführt werden.
HINWEIS
! Das Steuersignal geht von Bedientafel FWEC3A aus:
Konsultieren Sie das Handbuch für die Anweisungen und die
elektrischen Anschlüsse.
! Die Einheiten Daikin sind nicht mit Transformator 230V-24V
ausgestattet. Sorgen Sie für eine unabhängige Speisung.
hinWeis
