Daikin E2MV03B6 - Caratteristiche Tecniche; Collegamenti Elettrici

E2+E4MV03~10A6
Kit della valvola ON/OFF motorizzata
4PW17554-4
Manuale d’installazione
2
Caratteristiche tecniche
Azione/Controllo Proporzionale (0...10 V, 0...5 V or 5...10 V)
Massima corsa 4 mm
Alimentazione 50/60 Hz 24 VAC ±15%
Impedenza d’ingresso 80 k.
Consumo Apparente 2.7 VA alimentato - Attivo 2 W

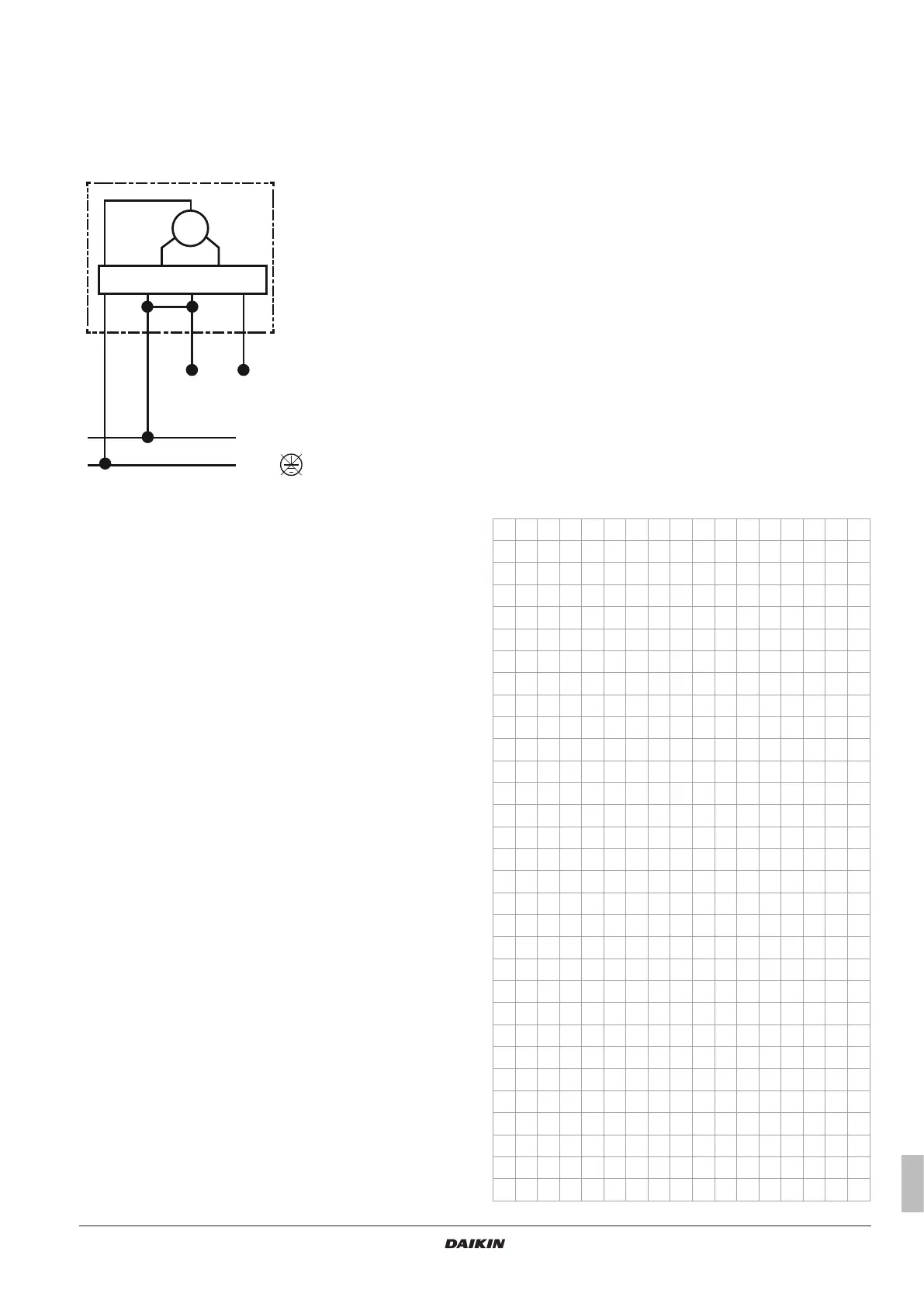

CTRL
COM
M
24V -
RD
BK
BU
WH
{
COM = Comune
RD = Rosso
BK = Nero
BU = Blu
WH = Bianco
Alimentazione Rosso (RD) + 24V e Comune (CM).
Forza nominale 120 N +30%
Tempo corsa 15 s/mm
Protezione IP40 (EN 60529)
Materiale coperchio/albero PA66- Vetro +(30% Kelon A FR CETG/300-V0)
Materiale ghiera Ottone CuZn40Pb2
Accoppiamento M30 x 1,5
Colore del coperchio RAL 7035
Condizioni operative ambiente 0-50 °C senza condensa
Condizioni magazzinaggio -20 + 65 °C senza condensa
Temperatura massima uido 95 °C
Connessioni elettriche Cavo essibile da 2 metri Ø 4,5 mm
Stato di funzionamento LED
Rumorosità <30 dB(A)
Peso 0,15 kg
Installazione
Non usare mai l’attuatore come leva di montaggio (gura 6d).
Collegamenti elettrici
Lo schema elettrico è riportato all’esterno del coperchio motore.
I colori dei cavi possono variare; fare riferimento all’etichetta dello
schema elettrico od al foglio di istruzioni allegato al motore.
Per attuatore proporzionale 0-10 V:
Segnale comando positivo (+) cavo Bianco;
Segnale comando negativo (-) cavo Nero.
Istruzioni di collegamento
In caso di montaggio o di manutenzione assicurarsi che:
! L’alimentazione sia interrotta per evitare possibili danni
all’apparecchio e alle persone.
! Non toccare, collegare o scollegare conduttori con l’alimentazione
inserita.
Durante la fase di collegamento elettrico osservare le seguenti
istruzioni:
! Prima di collegare assicurarsi che l’alimentazione sia scollegata
o interrotta per evitare possibili danni al materiale o alle persone.
! Assicurarsi che l’alimentazione coincida con quanto specicato
sul coperchio dell’attuatore.
Tutti i collegamenti devono essere conformi a leggi e norme in vigore
e devono essere eseguiti da personale specializzato.
NOTE
! Il segnale di comando viene da il pannello comando FWEC3A:
consultarne il manuale per le istruzioni ed i collegamenti elettrici.
! Le unità Daikin non sono provviste di trasformatore 230V-24V.
Prevedere un’alimentazione indipendente.
