E2+E4MV03~10A6
Kit de la válvula ON/OFF motorizada
4PW17554-4
Manual de instalación
2
3 Introduzca el casquillo en el agujero colocado detrás del panel
lateral galvanizado de la unidad (véase gura 2).
4 Haga pasar el cable del actuador a través de ese agujero,
jándolo a las abrazaderas del cable colocadas en el alojamiento
del ventilador hasta alcanzar el lado de las conexiones eléctricas
(el lado opuesto al de la junta hidráulica) (véase la gura 3).
5 Conexiones eléctricas hasta el controlador
! Consulte el esquema eléctrico del respectivo controlador.
! Para la conexión con el controlador FWEC1A, FWEC2A,
FWEC3A y FWECSA, coloque el sensor de la temperatura del
agua en la posición correcta. Consulte el manual de instalación y
uso del controlador en cuestión.
6 Cuando se utiliza el intercambiador de calor estándar, aísle
siempre el kit de válvula con el material aislante que se entrega
ya perlado.
! Asegúrese de que todas las tuberías que podrían contener agua
refrigerada (incluyendo los racores del intercambiador de calor)
estén bien aisladas.
! Utilice la cinta aislante de suministro para cerrar la parte aislante
ya perlada para enrollar cualquier parte que podría crear
condensado.
El kit de válvula + aislamiento de suministro están
optimizados para la instalación lateral izquierda.
7 Vuelva a instalar el bastidor externo de cobertura.

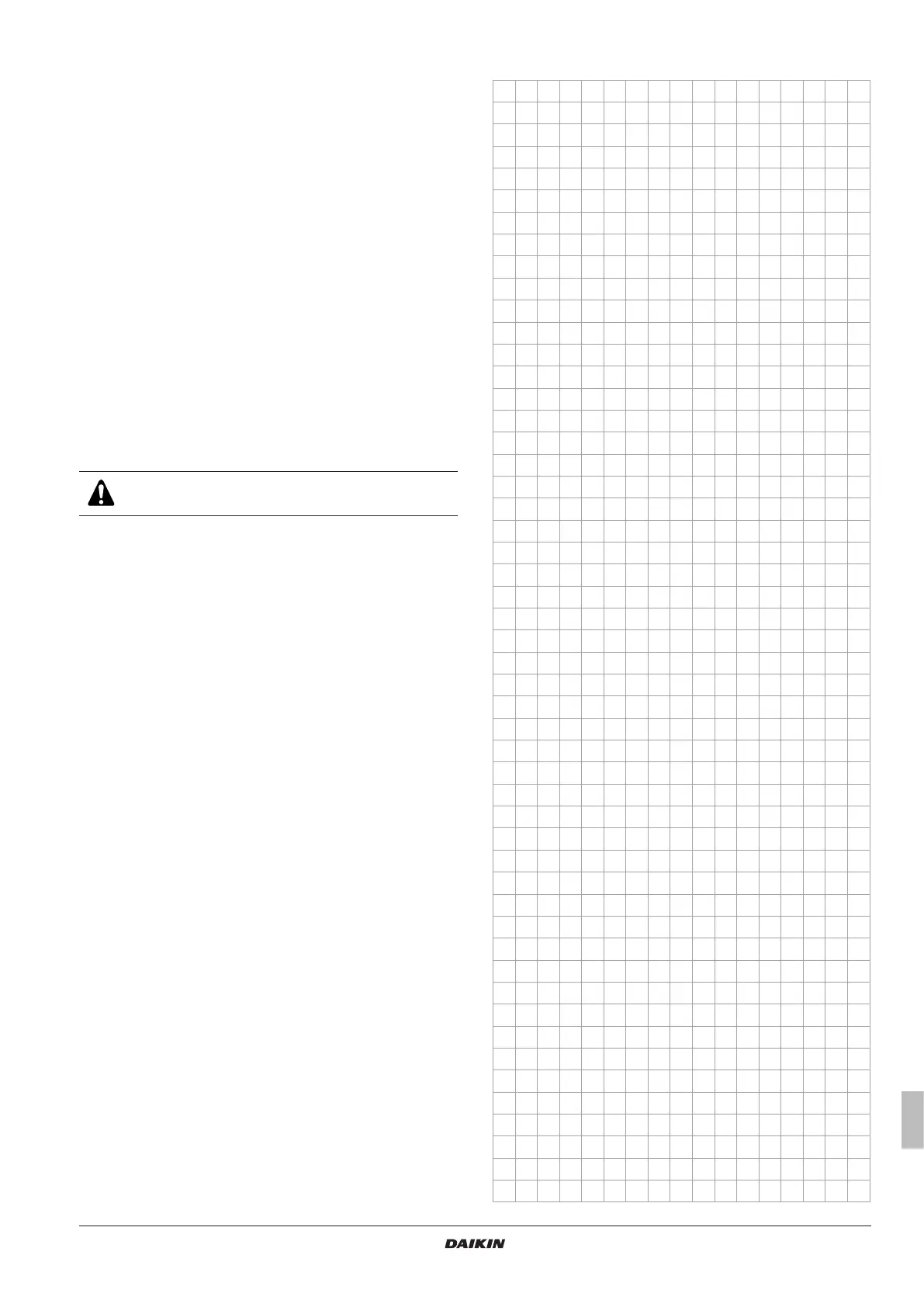

notas
