Daitsu ASD7UC - Pièces et Fonctions

FRANÇAIS
37
ASD7UC ( DS-7UC DOS-7UC )
ASD9UC ( DS-9UC DOS-9UC )
ASD12UC ( DS-12UC DOS-12UC )
Unité extérieure
SORTIE
ARRIVÉE
RACCORDEMENT DES TUYAUX ET CÂBLAGE ÉLECTRIQUE
TUYAU D'ÉCOULEMENT
41
1
2
3
4
2
3
4
1
2
2
3

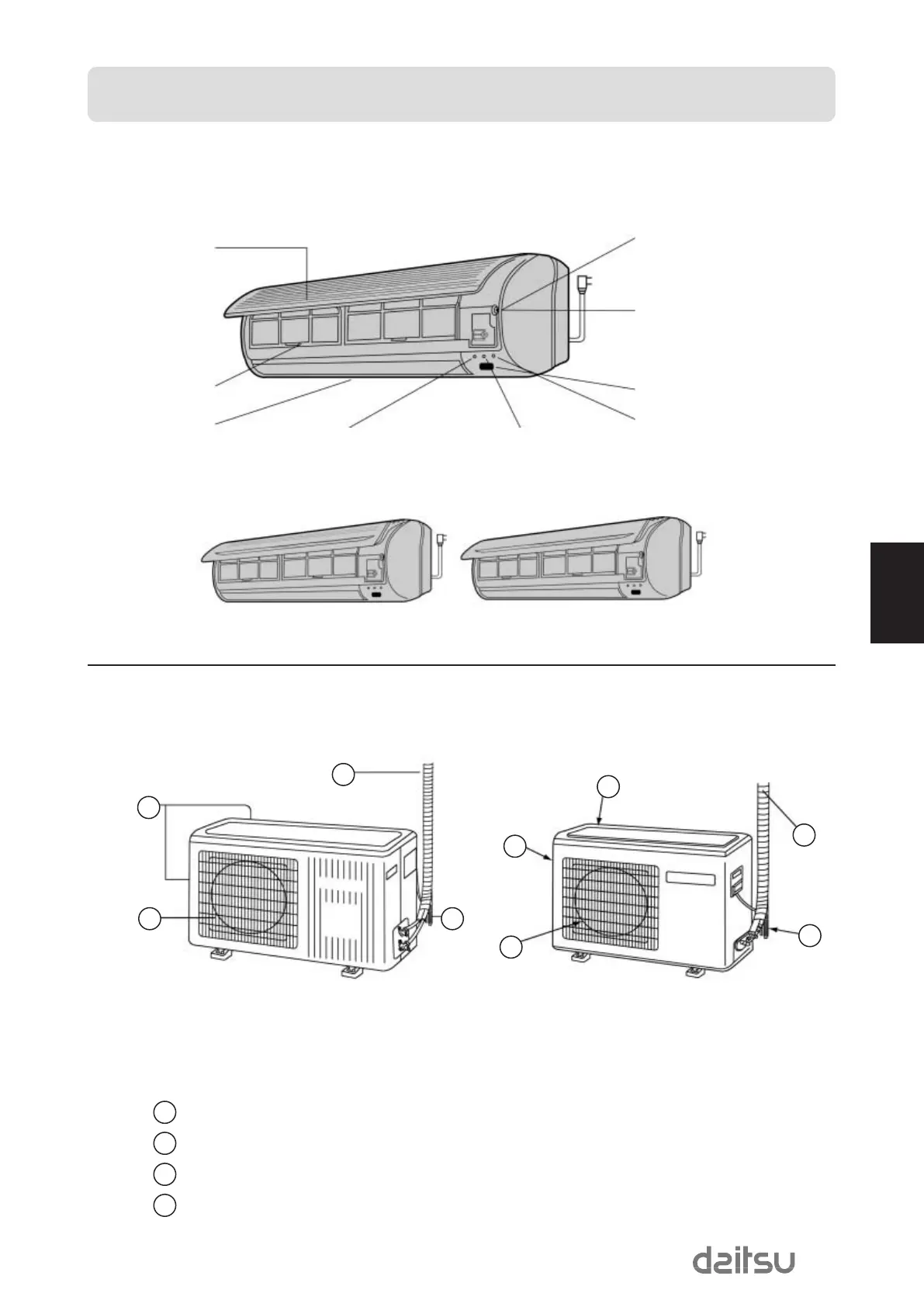

Unité intérieure
Grille d'admission
Filtre d'air
Volet vertical
Utilisez la télécommande
pour ajuster le flux d'air.
(Ne pas régler manuelle-
ment.)
Indicateur de puissance
S'allume lorsque l'unité se
met en route.
Indicateur du mode timer
S'allume lorsque le mode timer est
sélectionné.
Bouton de test de fonctionnement
(manuel)
Utilisé pour les tests de fonctionnement
de la climatisation lorsque la temp.
ambiante est inf. à 16ºC. Ne pas utiliser
en mode normal.
Bouton d'urgence (manuel)
Utilisé en cas de perte ou de défaut de
la télécommande. L'unité fonctionne
temporairement.
Récepteur des signaux de la
télécommande
Un bip est émis lorsque la télécomman-
de reçoit un signal.
Indicateur de mode de
fonctionnement
S'allume lorsque le compresseur
est en route.
L’esthétique de la grille d’aspiration varie en fonction du modèle.
PIÈCES ET FONCTIONS
