ASD7UC ( DS-7UC DOS-7UC )
ASD9UC ( DS-9UC DOS-9UC )
ASD12UC ( DS-12UC DOS-12UC )
Unidad exterior
SALIDA
ENTRADA
TUBOS DE CONEXIÓN Y CABLEADO ELÉCTRICO
MANGUERA DE DRENAJE
41
1
2
3
4
2
3
4
1
2
2
3

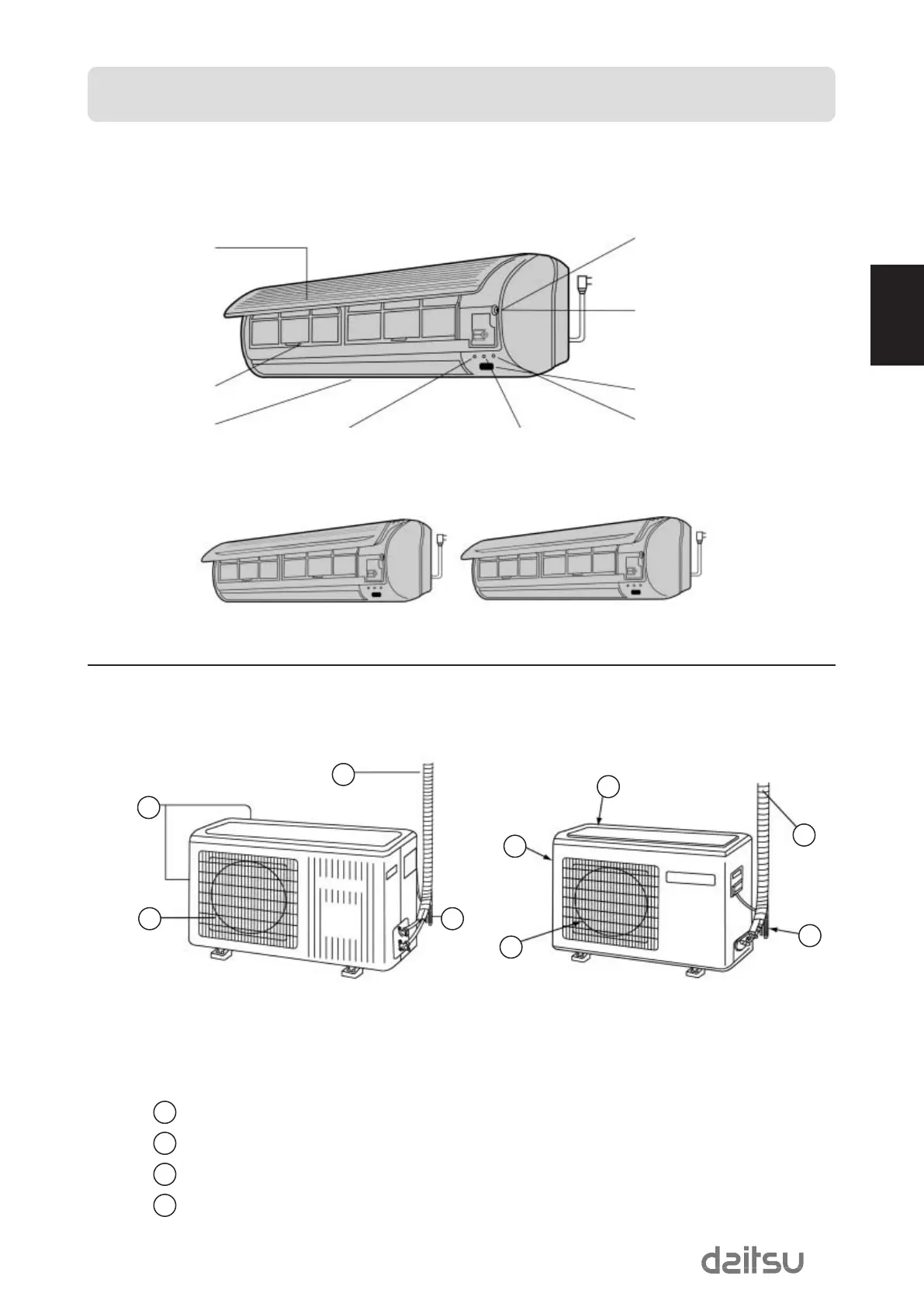

Unidad interior
Rejilla de entrada
Filtro de aire
Lama vertical
Utilice el telemando para
ajustar hacia arriba y
abajo el flujo de aire.
(No ajustar manualmente).
Indicador de encendido
Se ilumina cuando la unidad
se pone en marcha.
Indicador del modo de
temporizador
Se ilumina cuando se selecciona el
funcionamiento con temporizador.
Interruptor de funcionamiento de
prueba (manual)
Sólo se utiliza para el funcionamiento
de prueba en el modo refrigeración
cuando la temperatura ambiente es
inferior a 16ºC.
No utilizar en funcionamiento normal.
Interruptor de emergencia (manual)
Se utiliza cuando el telemando se ha
perdido o es defectuoso. La unidad
funcionará temporalmente.
Receptor remoto de señales
Se oye un pitido cuando se recibe una
señal del telemando.
Indicador del modo de
funcionamiento
Se ilumina durante el funcionamiento
del compresor.
La estética de la rejilla de aspiración cambia en base al modelo.
