* Désigne le matériel supplémentaire fourni dans un sac séparé.

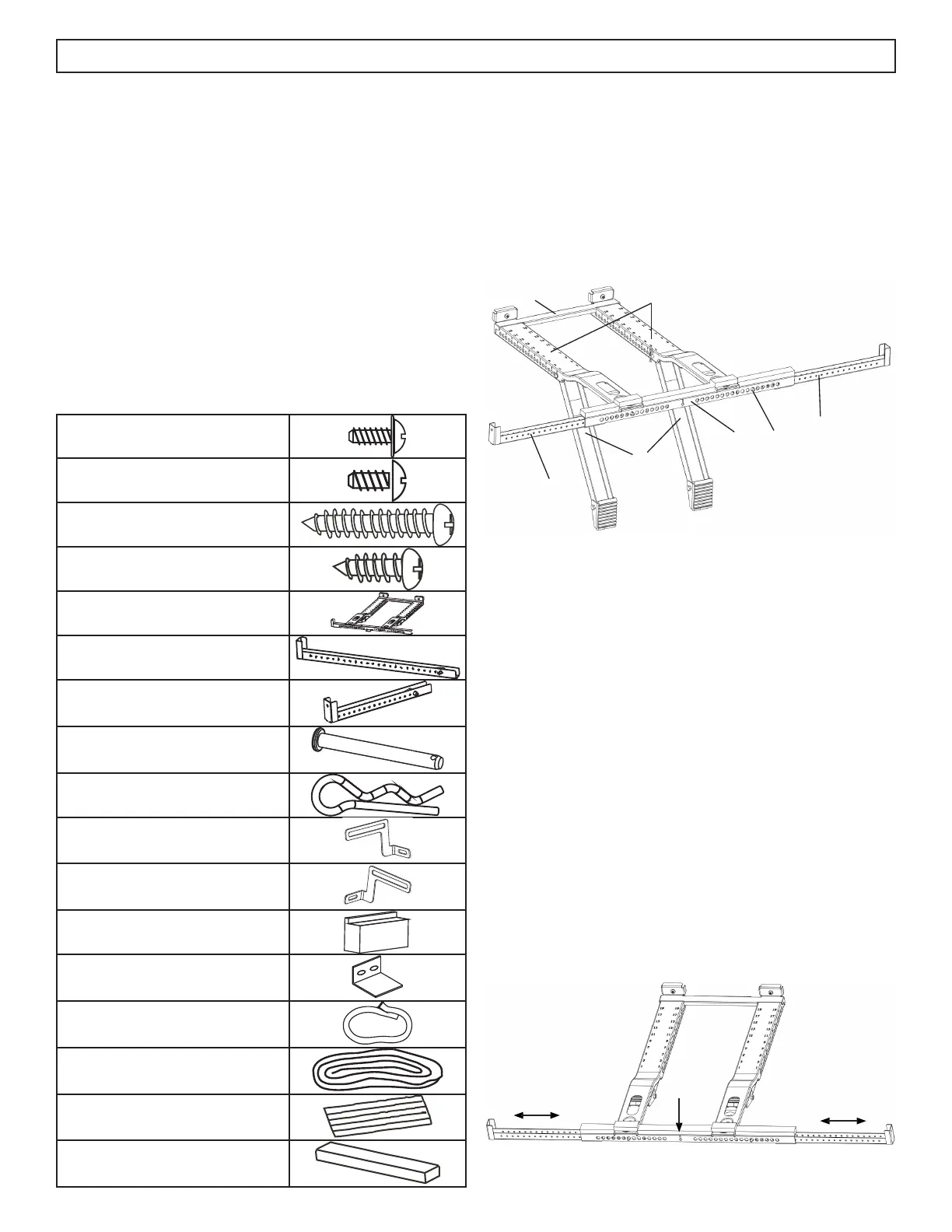

DÉTAILS DU SUPPORT
1. Croisillon arrière
2. Support principal
3. Bras d’extension gauche
4. Bras de support inclinés
5. Support horizontal
6. Goupille à ressort
7. Bras d’extension droit
OUTILS REQUIS
• Tournevis cruciforme
• Tournevis à tête plate
• Crayon
• Mètre ruban
• Niveau de menuisier
• Perceuse et mèche de 1/8 po
Remarque: conservez le carton d’expédition et les
matériaux d’emballage pour un stockage ou un
transport ultérieur. Veuillez vérifi er le contenu des
sacs d’accessoires par rapport à la liste de contrôle
ci-dessous avant l’installation.
ACCESSOIRES INCLUS
Vis de type B 1/2” (x2) *
Vis 1/4” type B (x2) *
Vis de 1” type A (x2) *
Vis de type A 1/2” (x3) *
Support de fi xation
Bras d’extension droit
Bras d’extension droit
(court)
Broche de support
principale (x2) *
Goupille fendue (x2) *
Support de fenêtre ouvert à
droite
Support de fenêtre ouvert à
gauche
Mousse de bras latéral (x2)
Verrou de châssis de
fenêtre
Mousse de châssis de
fenêtre
Mousse d’étanchéité de
fenêtre
Mousse d’étanchéité du
support
Mousse de bras latéral
supplémentaire
1
2
3
4
5
6
7
PRÉPARER LE SUPPORT
1. Trouvez le centre du rebord de la fenêtre et
marquez-le légèrement avec un crayon.
2. Mesurez la largeur de la fenêtre.
3. Ajustez le bras d’extension gauche, puis
installez et ajustez le bras d’extension droit à la
largeur correcte en appuyant sur les goupilles
à ressort. Notez que le support peut être
légèrement décalé vers la gauche du centre
lorsqu’il est placé dans la fenêtre.
4. Appliquez la mousse d’étanchéité du support au
bas des bras d’extension gauche et droit..
Important :
• Les fenêtres d’une largeur comprise entre 26 et
36 po doivent utiliser le bras d’extension droit.
Les fenêtres d’une largeur comprise entre 26 et
26 po doivent utiliser le bras d’extension droit
court
INSTRUCTIONS D'INSTALLATION
