ETS 25B:
32.5 mm / 128 in.
ETS 50:
32.5 mm / 1.28 in.
ETS 100:
36mm / 1.42 in.
27 mm / 1
1
/
16
in.
50 Nm / 36 ft-lbf (30°)
27 mm / 1
1
/
16
in.
Danfoss
34G63.13

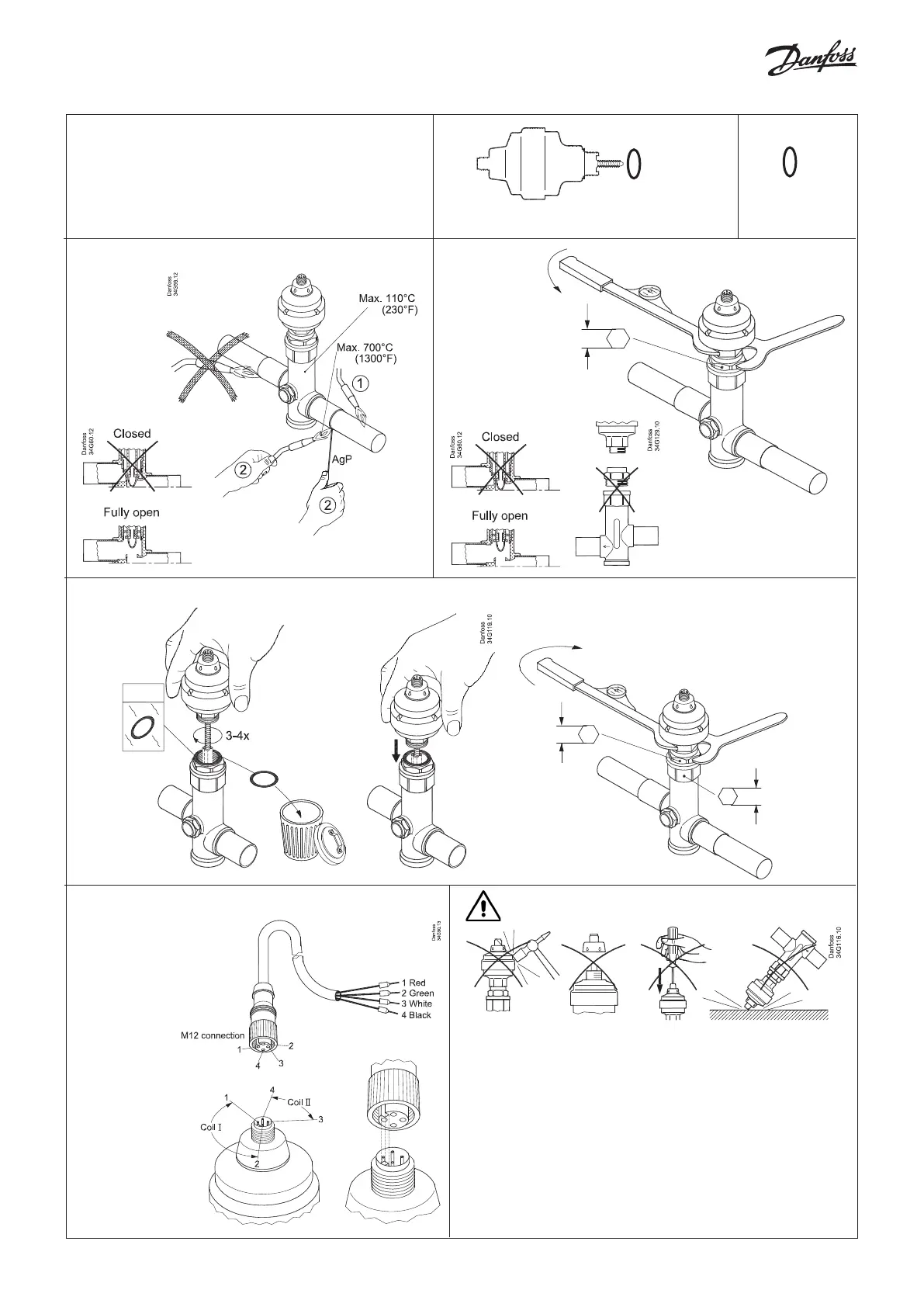

Brazing
Löten
Soudure
Soldadura
焊接
Danfoss 34G61.13
M12 Connector cable
Disassembling
Zerlegung
Désassemblage
Desmontaje
拆卸
Assembling
Zusammenbau
Assemblage
Montaje
安装
New
Danfoss
34G118.13
Connection
Anschluss
Raccordement
Conexión
链接
Electrical check of stepper
motor and wiring.
Coil I = 52 Ω
Coil II = 52 Ω
• Do not connect directly to AC/DC power source. Connect valve
to appropriate controller/driver only. Do not operate valve while
assembling or disassembling.
• Bitte den ETS nicht direkt mit einer Spannungsquelle (Gleich-
oder Wechselstrom) verbinden. Schließen Sie das Ventil nur an
geeignete Regler/ Steuergeräte an. Ventil bitte nicht in zerlegtem
Zustand ansteuern.
• Ne pas raccorder directement le moteur à une alimentation AC /
DC. Raccorder la vanne au régulateur approprié. Ne pas actionner
la vanne pendant le montage ou le démontage.
• No aplicar tensión directamente a la válvula. Conectar la válvula
a un controlador/driver adecuado. No haga funcionar la válvula
durante el montaje o desmontaje.
• 请仅将阀门连接于合适的控制器/控制器，勿直接与交流或直流电源连
接。 在安装和拆卸阀门时请勿操作电子膨胀阀。
Warning! / Achtung! / Attention! / Advertencia! / 警告
For service only / Nur für Service-Zwecke /
Pour l’entretien uniquement /
Sólo para mantenimiento / 仅供维修之用
034G2087
034G2344
