C
F
IP 54
(2) R134a
R513A
(2) 23 bar
(2) 5 bar
OP-MPXM034MLP00G
114X4261
Refrigerant (1) R404A R507 R448A/R449A
R407A/R407F/R452A
Voltage 230 V ~ 1N ~ 50Hz
M.W.P. HP (1) 28 bar
M.W.P. LP (1) 7 bar
Serial No. 123456CG2816
xxxxxxxxxxxxxx
LRA 60 A MCC 19 A
118UXXXXXX
MADE IN INDIA
Danfoss A/S, 6430 Nordborg, Denmark
OIL INSIDE POE 46
EAN No.
Application MBP
Optyma
™
Plus
OP-LPQM, OP-MPYM, OP-MPXM,
OP-MPGM, OP-MPBM, OP-LPOM

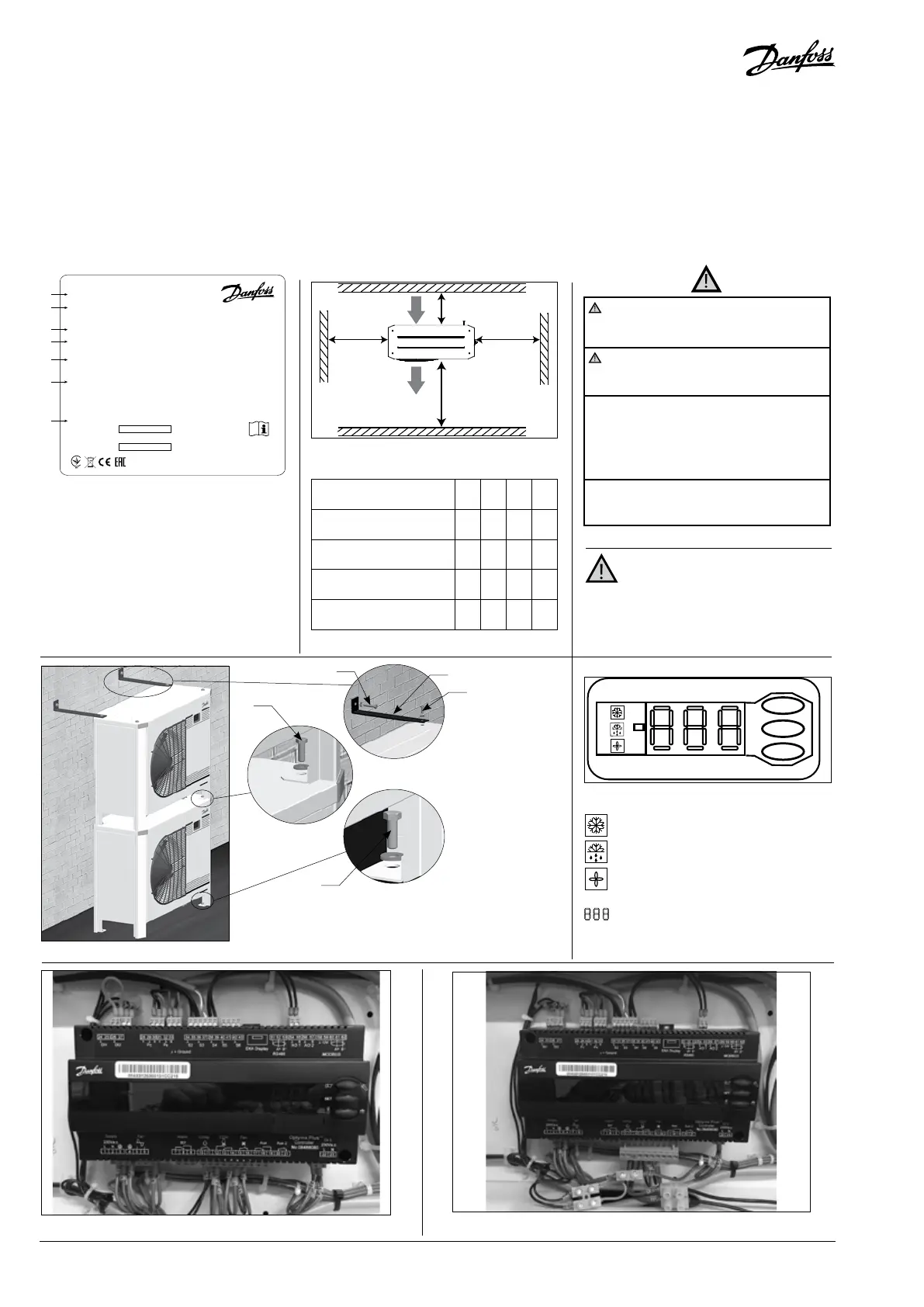

Typenschild
Montage und Wartung der Verflüs-
sigungssätze sollten ausschließlich
qualifiziertem Fachpersonal überlassen wer-
den. Befolgen Sie diese Anleitung sowie die
allgemein anerkannten Regeln für Einbau,
Inbetriebnahme, Wartung und Instandhal-
tung von kältetechnischen Anlagen.
A: Typ
B: Bestellnummer
C: Anwendung
D: Kältemittel
E: Zul. Betriebsüberdruck
F: Versorgungsspannung, Stromaufnahme bei
blockiertem Rotor, maximale Stromaufnahme
G: Seriennummer und Barcode
Verdichter in Betrieb
Kurbelwannenheizung in Betrieb
Lüfter in Betrieb
Temperaturwert für den Saugdruck. Untere
Taste drücken, um zum Temperaturwert für
den Verflüssigungsdruck zu wechseln.
Bild 3: Display des elektronischen Reglers
W
Q
R
X
ZY
Q: Lufteintritt R: Luftaustritt
Einheit
B
[mm]
X
[mm]
Y
[mm]
Z
[mm]
Gehäuse 1
(Bestellnr.°114X31-- bzw. 114X41--)
250 550 456 456
Gehäuse 2
(Bestellnr. 114X32-- bzw. 114X42--)
250 650 530 530
Gehäuse 3
(Bestellnr. 114X33-- bzw. 114X43--)
250 760 581 581
Gehäuse 4
(Bestellnr. 114X34-- bzw. 114X44--)
250 900 700 700
Bild 1: Mindestmontageabstände
Der Verflüssigungssatz darf nur für den
vorgesehenen Zweck und im entsprechenden
Anwendungsbereich eingesetzt werden.
Die Bestimmungen gemäß EN378 (und alle
anderen in Ihrem Land geltenden Sicherheitsvor-
schriften) müssen unbedingt eingehalten werden.
Bei Lieferung ist der Verflüssigungssatz mit
gasförmigem Stickstoff gefüllt, der unter ei-
nem Druck von 1 bar steht. In diesem Zustand
darf der Verflüssigungssatz nicht angeschlos-
sen und betrieben werden. Näheres hierzu
erfahren Sie im Abschnitt „Montage“.
Der Verflüssigungssatz muss in vertikaler Posi-
tion montiert werden (maximale Abweichung
von der Senkrechten: 15 °)
14 | AN18658643414604-001401 - 118U3276C
© Danfoss | DCS (CC) | 2020.06
Bild 4: Normale Verdrahtung Bild 5: Vorläufige Verdrahtung für Notbetrieb
T: Befestigungskonsole für die Stapelmontage (nicht im
Lieferumfang enthalten)
U: Bolzen (M8) für die Stapelmontage (im Lieferumfang
enthalten)
V: Befestigungsbolzen (nicht im Lieferumfang enthalten)
T
U
U
V
V
Bild 2: Stapelmontage
Anleitung
