A
B
D
E
G
C
F
IP 54
(2) R134a
R513A
(2) 23 bar
(2) 5 bar
OP-MPXM068MLP00E
114X4311
Refrigerant (1) R404A R507 R448A/R449A
R407A/R407F/R452A
Voltage 230 V ~ 1N ~ 50Hz Max Ref Qty 5.4 kg
M.W.P. HP (1) 28 bar
M.W.P. LP (1) 7 bar
Serial No. 064119CG1517
xxxxxxxxxxxxxx
LRA 60 A MCC 19 A
118U3415
MADE IN INDIA
Danfoss A/S, 6430 Nordborg, Denmark
Danfoss Ltd., 22Wycombe End, HP9 1NB, GB
Імпортер:ТОВ з іі "Данфосс ТОВ" 04080, Київ 80, п/с 168, Україна
OIL INSIDE POE 46 RLA 8.3 A
PS
HP
28 bar
EAN No.
Application MBP

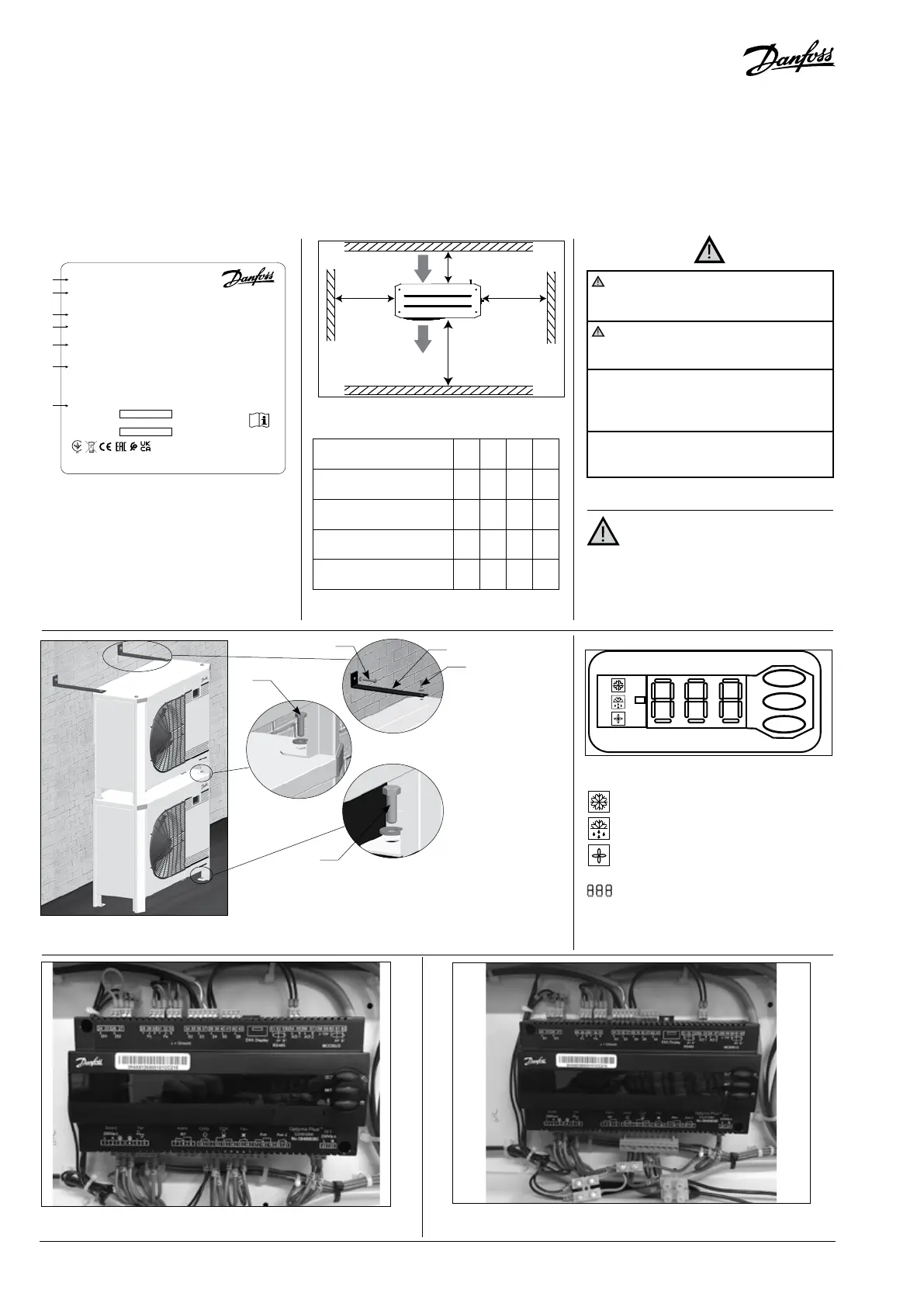

Typeskilt
Optyma
™
Plus
OP-LPQM, OP-MPYM, OP-MPXM,
OP-MPGM, OP-MPBM, OP-LPOM
Kondenseringsaggregatet må kun
monteres og serviceres af uddannet
personale. Følg denne vejledning og almin-
delig køleteknisk praksis i forbindelse med
montering, idriftsættelse, vedligeholdelse
og servicering.
A: Model
B: Kodenummer
C: Applikation, Beskyttelse
D: Kølemiddel
E: Arbejdstryk i kompressorhus
F: Forsyningsspænding, Ampere ved blokeret
rotor, Maksimalt strømforbrug
D: Serienummer og stregkode
Kompressoren kører
Krumtaphusvarme til
Ventilatoren kører
Temperaturværdi for sugetryk. Tryk på
den nederste knap for at skifte til tempe-
raturværdien for kondenseringstrykket
Billede 3: Elektronisk regulatordisplay
W
Q
R
X
ZY
Q: Luft ind R: Luft ud
Enhed
W
[mm]
X
[mm]
Y
[mm]
Z
[mm]
Hus 1
(Kodenr. 114X31-- eller 114X41--)
250 550 456 456
Hus 2
(Kodenr. 114X32-- eller 114X42--)
250 650 530 530
Hus 3
(Kodenr. 114X33-- eller 114X43--)
250 760 581 581
Hus 4
(Kodenr. 114X34-- eller 114X44--)
250 900 700 700
Billede 1: Minimumsafstande ved montering
Kondenseringsaggregatet må kun anven-
des til det/de formål, det er beregnet til, og
inden for dens anvendelsesområde.
EN378 (og andre gældende lokale sikker-
hedsbestemmelser) skal altid overholdes.
Kondenseringsaggregatet leveres med et
nitrogengastryk (1 bar), og kan derfor ikke
umiddelbart tilsluttes. Se afsnittet «monte-
ring» for yderligere oplysninger.
Kondenseringsaggregatet skal håndteres op-
rejst med forsigtighed (maks. hældning fra
vertikal: 15 °)
8 | AN18658643414604-001701 - 118U3276G
© Danfoss | Climate Solutions | 2022.02
Billede 4: Normal ledningsføring Billede 5: Midlertidig ledningsføring
T: Monteringsbeslag til stablet montering
(medfølger ikke)
U: M8 bolte til stablet montering (medfølger)
V: Monteringsbolte (medfølger ikke)
T
U
U
V
V
Billede 2: Stablet montering
