ESPAÑOL
68
  

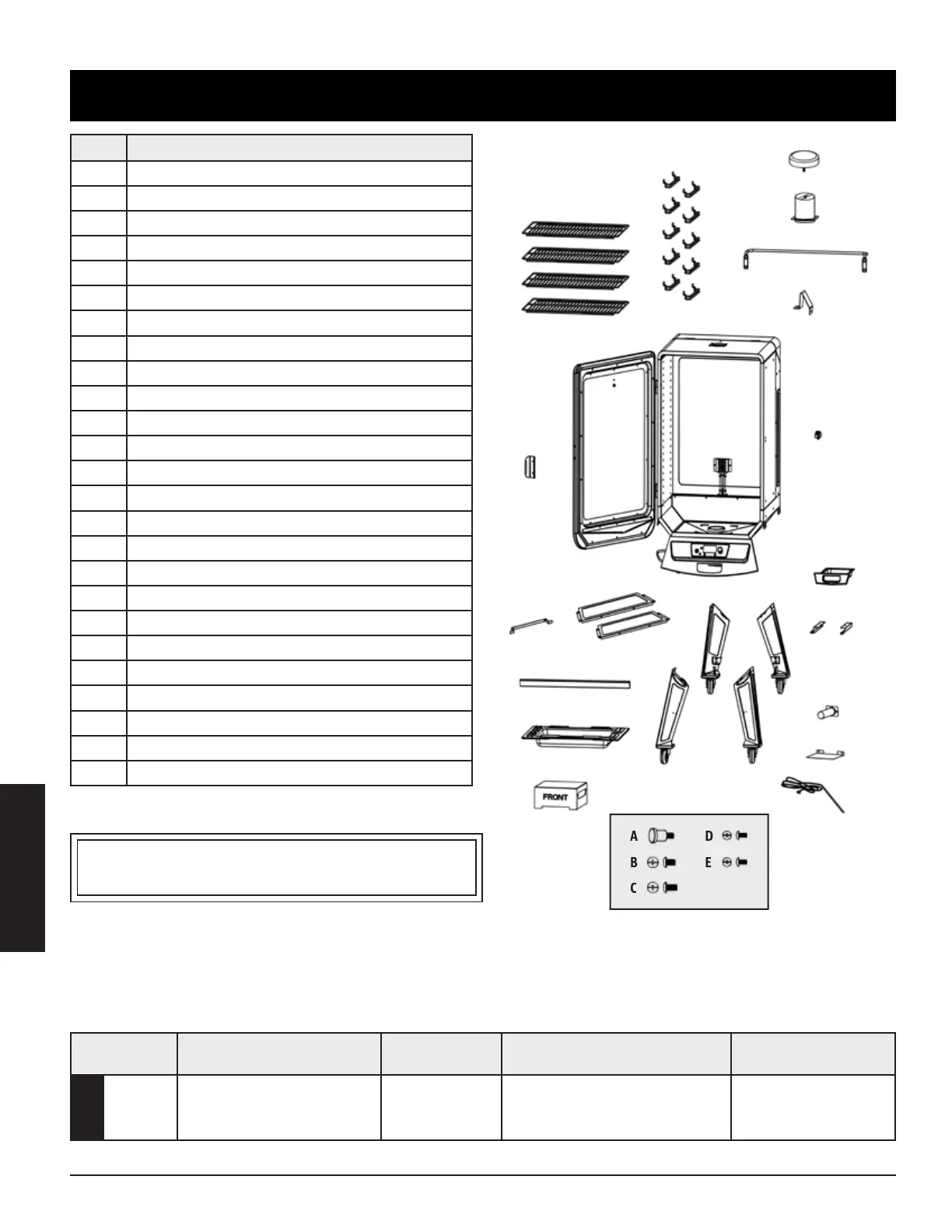

Descripción
1 Rejillas de cocción (x4)
2 Suportes para rejilla de cocción (x10)
3 Tapa de chimenea (x1)
4 Chimenea (x1)
5 Manija trasera (x1)
6 Tope de tapa (x1)
7 Gabinete principal (x1)
8 Manija de puerta del gabinete (x1)
9 Pestillo para puerta del gabinete (x1)
10 Suporte para cable de alimentación (x1)
11 Panel de suporte (x2)
12 Barra de suporte (x1)
13 Bandeja para agua (x1)
14 Difuor de llamas (x1)
15 Pata de suporte con rueda (x4)
16 Bandeja para grasa (x1)
17 Suportes de bandeja para grasa (x2)
18 Tubo de escape para grasa (x1)
19 Protector de calor (x1)
20 Sonda para carne (x1)
A Perilla de puerta (x1)
B Tornillo #20-6,3 mm x 1,27 cm (x12)
C Tornillo #20-6,3 mm x 1,58 cm (x4)
D Tornillo #10-24 mm x 1,27 cm (x32)
E Tornillo #10-24 mm x 0,83 cm (x2)
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Servicio al Cliente si le faltan partes al ensamblar la unidad.
     
110120, 60 , 250 ,
  3   
1
2
12
13
15
17
16
9
7
8
14
151
152
153
154
171 172
5
3
4
6
11
19
20
18
10
MODELO UNIDAD ENSAMBLADA
(An. x Al. x Prof.)
PESO DE LA
UNIDAD
ÁREA DE COCCIÓN  


31
555  1,339  640 
/ 21 ¾  52 ¾  25 .
45.0 
/ 99.0 
  0.08 
3
/ 2.8 
3
  4,650  / 721 
65215°
/ 150420°
